前言

说起无屏电视投影产品，不少人都听过极米，坚果，酷乐视等等品牌。对于这些投影产品也多少有过接触使用。尤其是极米HIS的发布，号称白天都可以使用的投影产品，改变了人们对投影产品全新的认知。最近小米也涉及了投影领域打出了一款激光投影神器。很有发展前景，不过那价格一般人只能望而兴叹。

今天给大伙带来的是大众可消费接受的投影产品------神画小媚S1智能AR投影。相比起市面上林林总总的投影仪这款都有哪些亮点呢？之前体验过几款投影，流明数较低，亮度方面有所欠缺，加上需要手动调焦，很显然在使用过程中稍有不便。而神画小媚的出现弥补了上述若干缺点，加入了自主研发的双镜头自动调焦技术，2秒即可极速调焦。别小看了这项技术，就算是大品牌的投影也是不带这个自动调焦功能哦！另外，为了让用户获得更多人性化便捷操控体验，还加入了神笔虚拟触控技术，遥控器变得更加智能了。值得一提的是神画小媚S1加入了投影AR增强现实黑科技，成为全球第一款搭载AR技术的投影。对于一款无屏电视，便携式微投产品而言，这款神画小媚总体来说无论是颜值还是性价比，跟同类产品相比具有不少优势。三大创新亮点，独步投影界的神奇魅力。下面我将带领你一起进入这款可以装入口袋的投影世界吧！

开箱部分

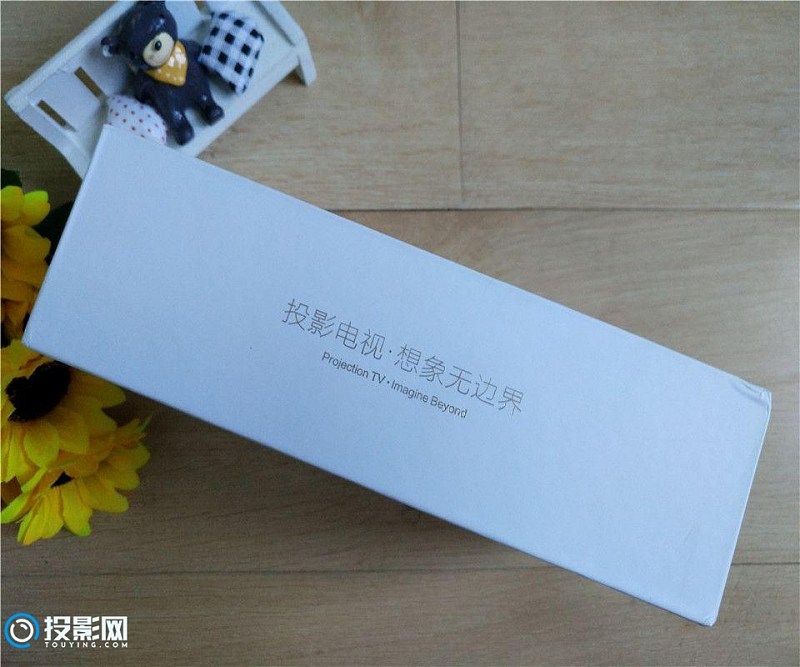

作为一款无屏电视的神画小媚S1，外包装非常的小巧，跟智能手机的包装盒大小差不多。包装盒正面印着神画小媚的外形和宣传语：神画小媚青春投我所好。简约但不简单！

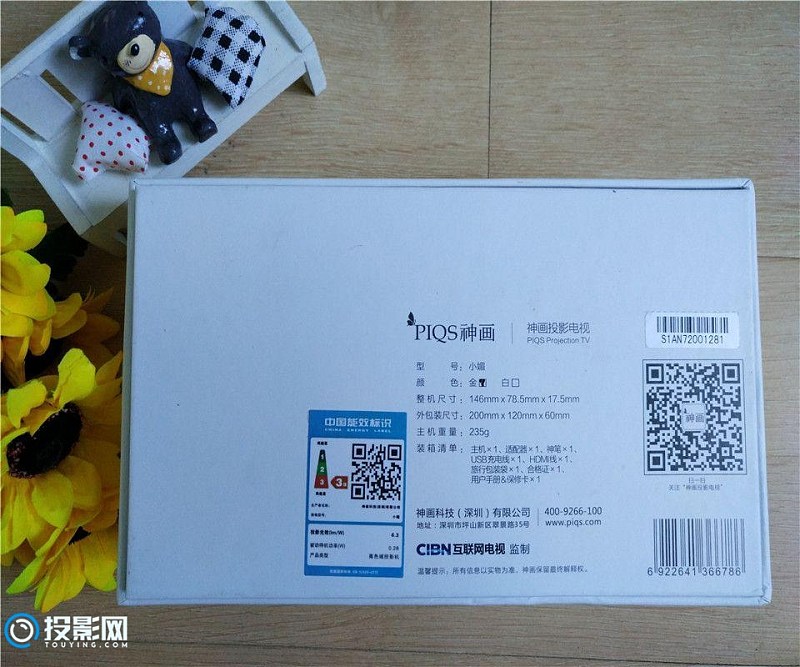

底部标注出神画小媚的一些基本信息，146mm×78.5mm×17.5mm，主机重量235g。CIBN互联网电视监制。这个响当当的CIBN互联网电视是跨屏、跨界、跨境的互联网电视综合服务运营商，整合多家互联网内容提供多平台海量资源节目。

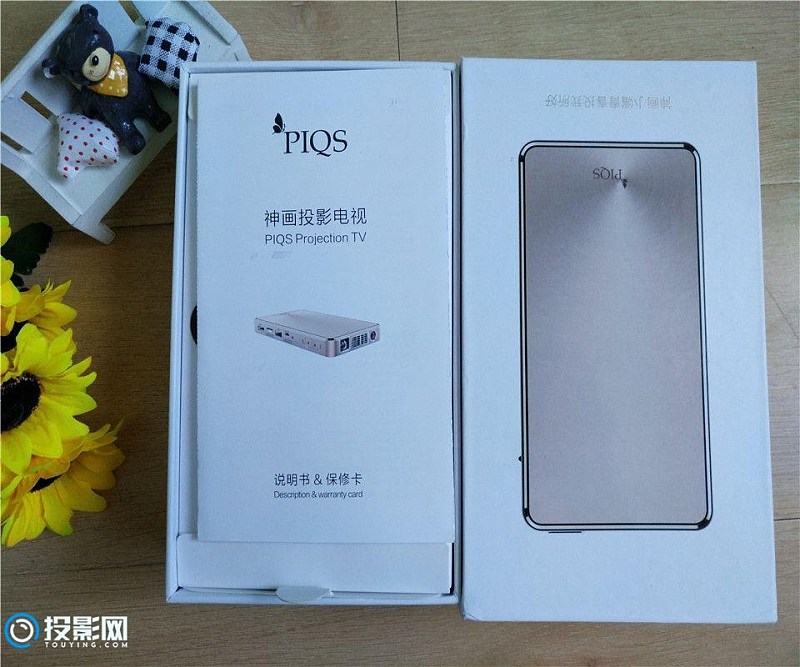

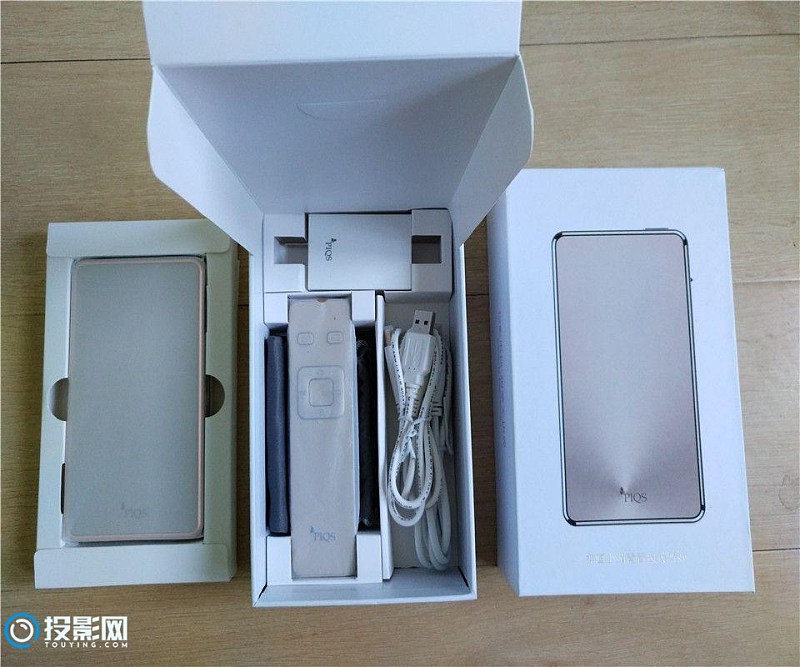

神画小媚采用上下分层独立包装，上方是神画小媚主机，下方是遥控器、USB充电线、电源适配器、HDMI线以及说明书等。

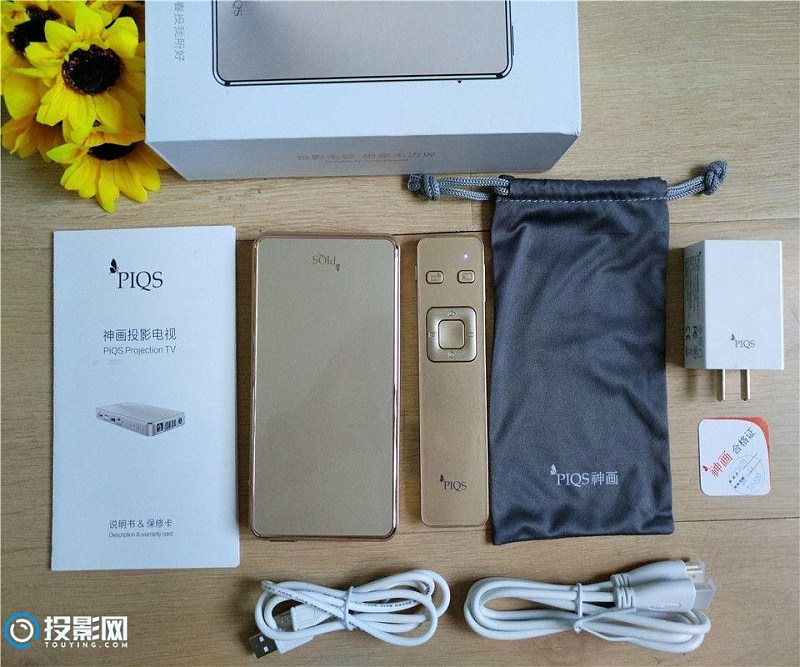

整机包装内容物如下所示：

外观介绍

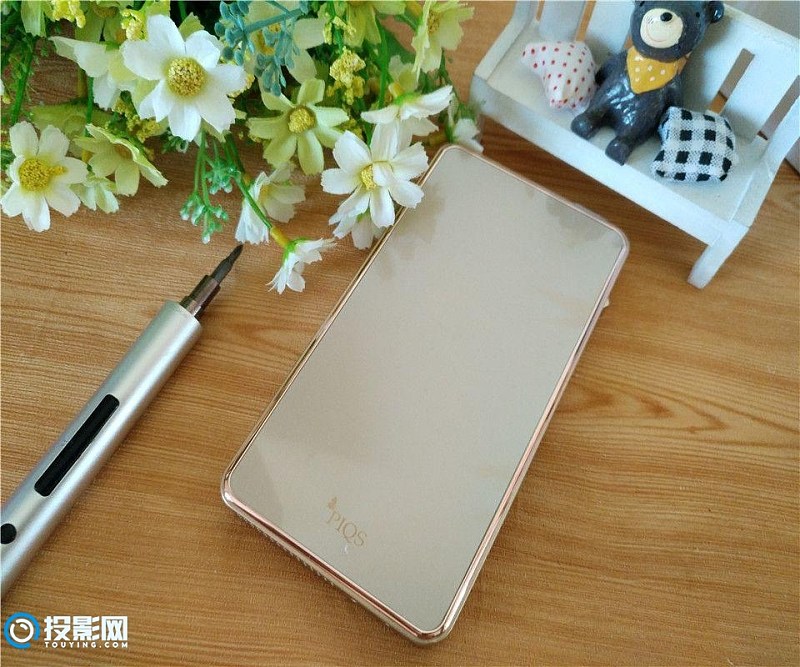

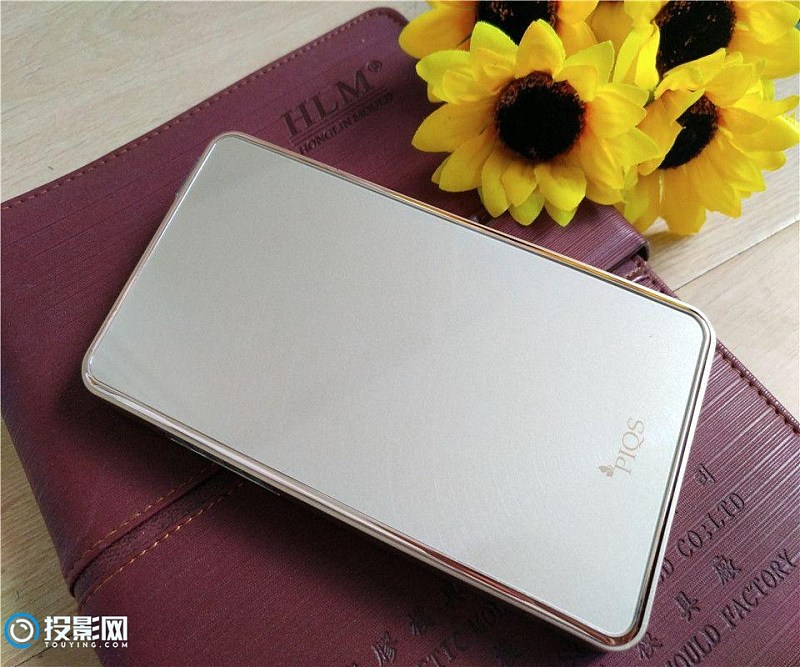

神画小媚的主机外观和做工都比较靓丽顺眼，顶盖使用了纳米级UV面板和光学镀膜工艺，具有防指纹、防刮花以及防污渍腐蚀的特点，香槟金颜色视觉上很大气，正下方是这款产品的LOGO标志

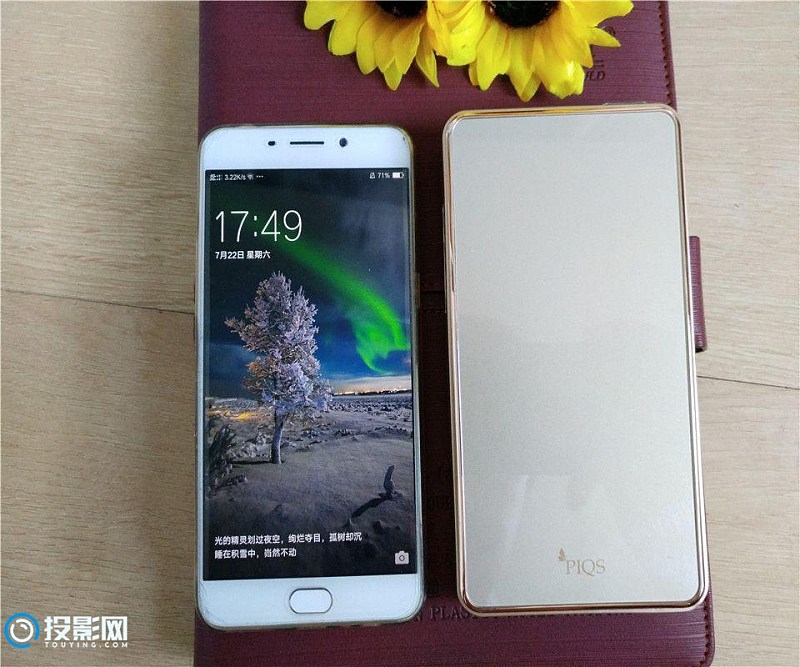

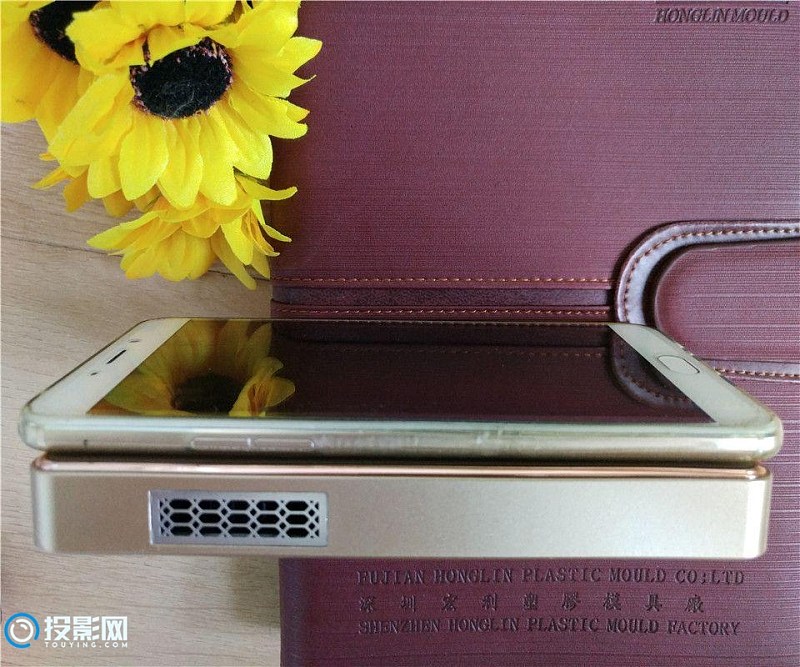

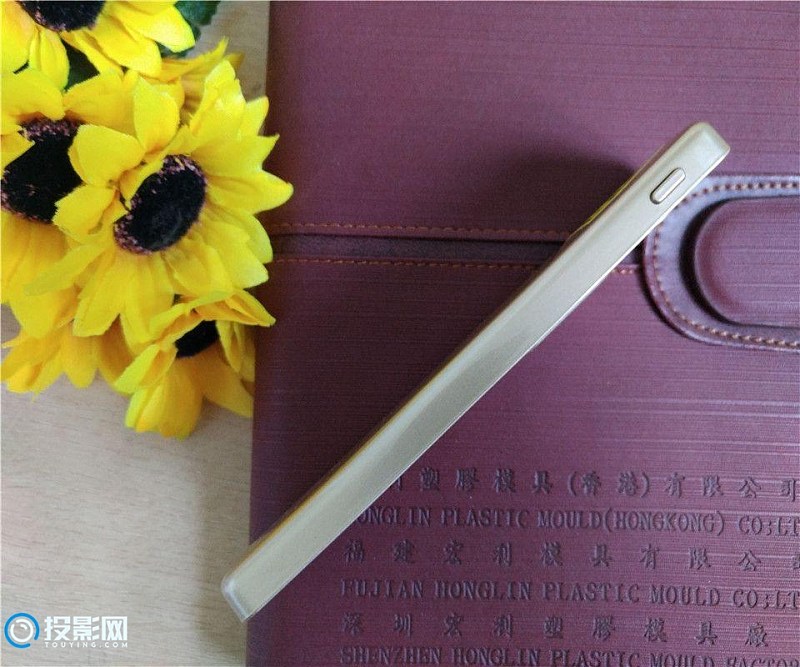

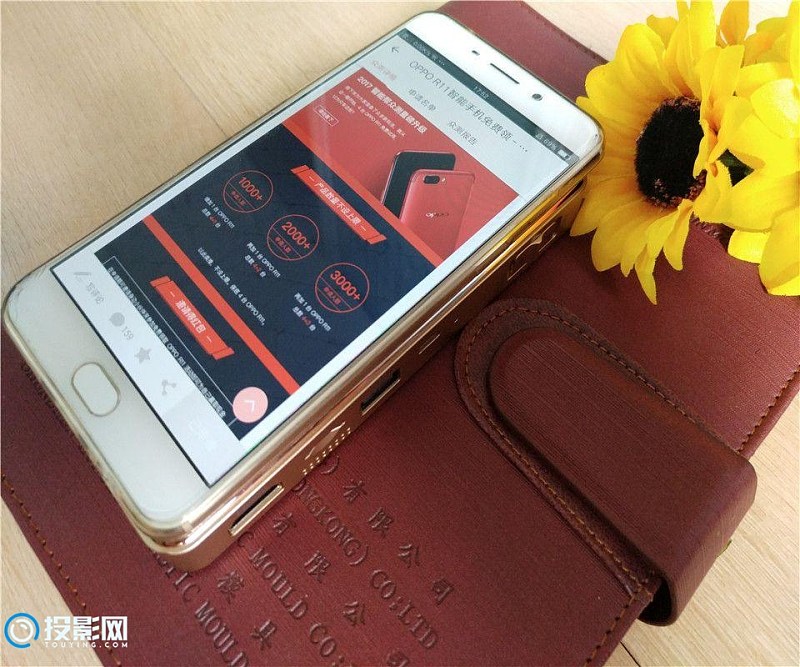

整机尺寸非常的迷你，跟5.5寸手机比较了一下，厚度方面稍微厚了一点而已。无论是家庭使用，办公场所还是外出携带都是非常的贴心小巧。

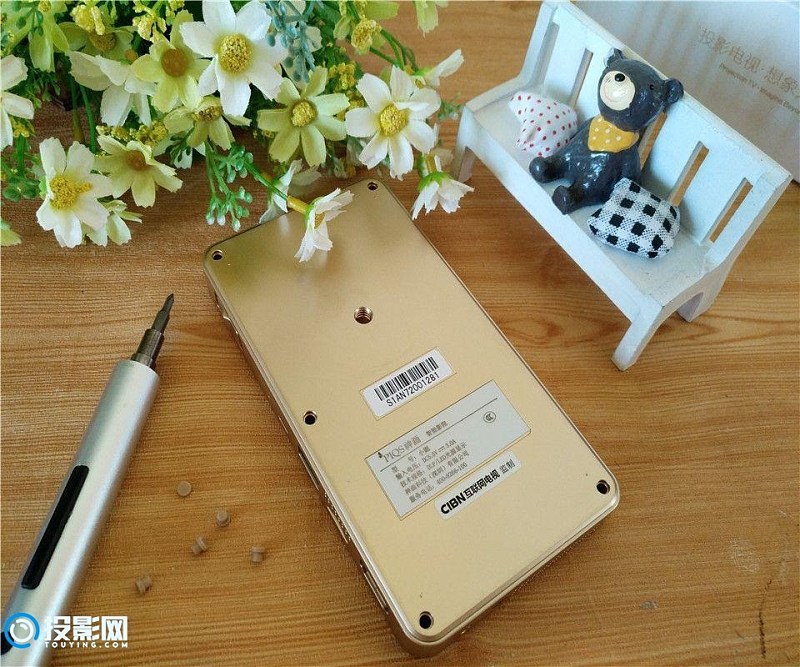

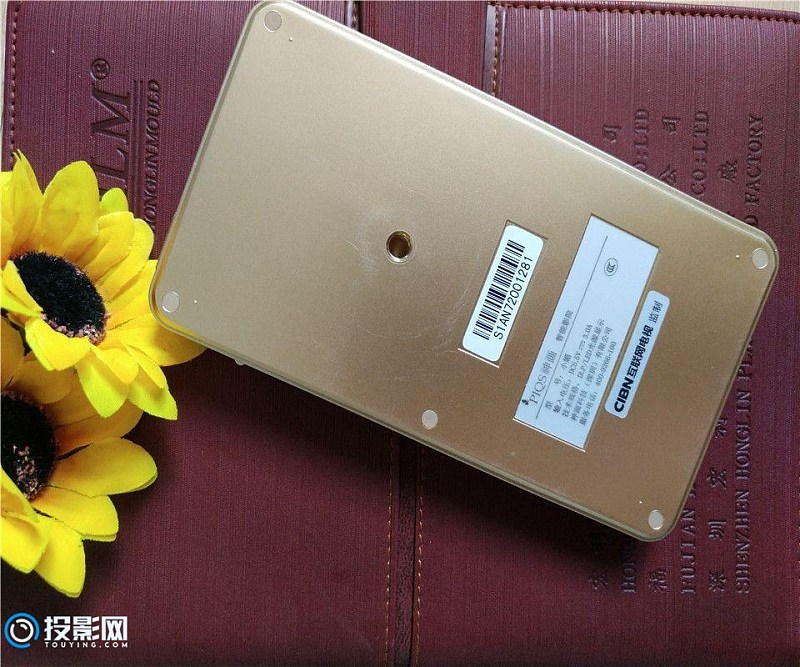

背面贴附有部分参数说明：5.5V/3A的电压输入，通过后面的实际评测发现使用普通的手机适配器给神画进行充电较慢，且充不满。中间位置还有一个螺纹口。用来固定小媚投影支架使用。四周还有五处螺丝孔的橡胶塞。

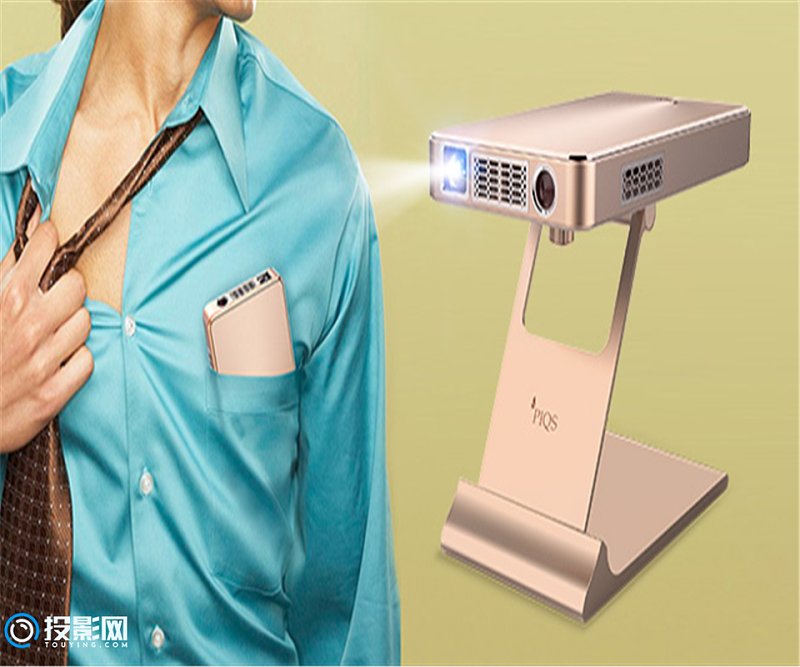

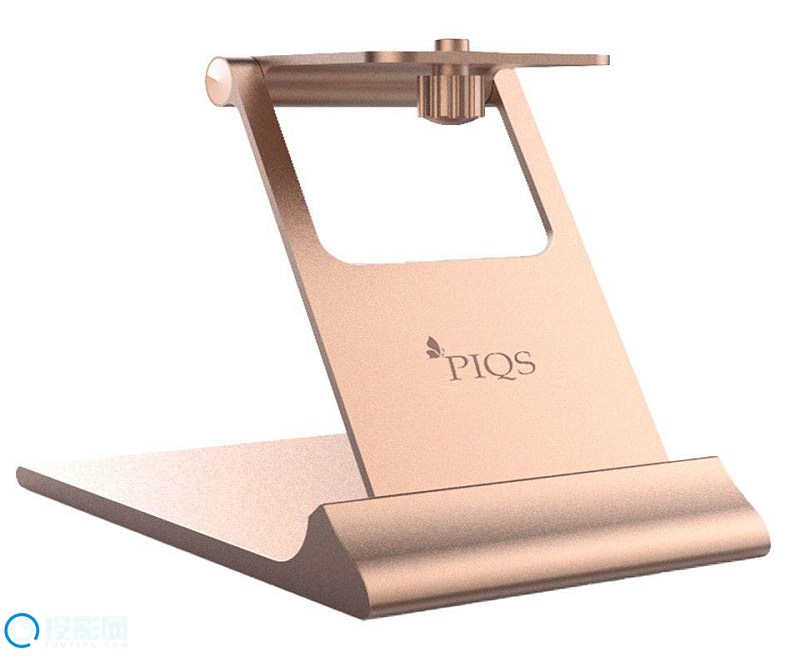

神画小媚标配的支架官方售价99元，支架分为两个部分，一个底座，一个固定小媚的副支架可以任意角度调节。无论是水平投放还是天花板模式都可以轻松应对。

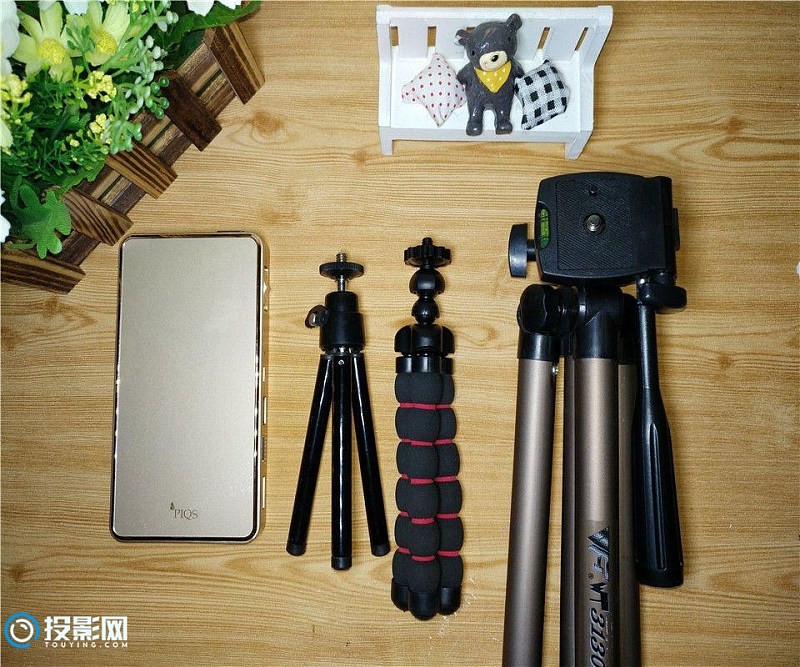

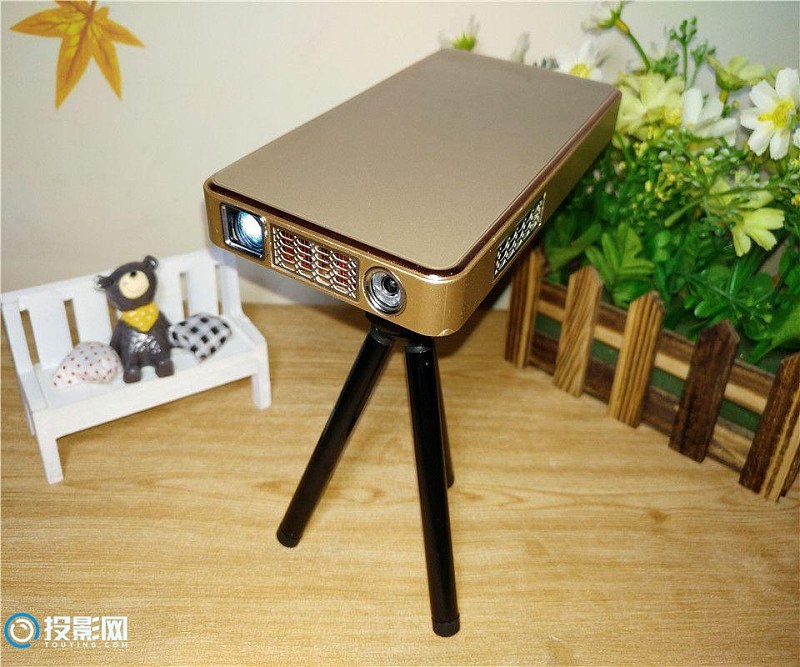

如果家中有类似的迷你支架，三角架一样可以安装在神画小媚通用的螺纹孔上面。

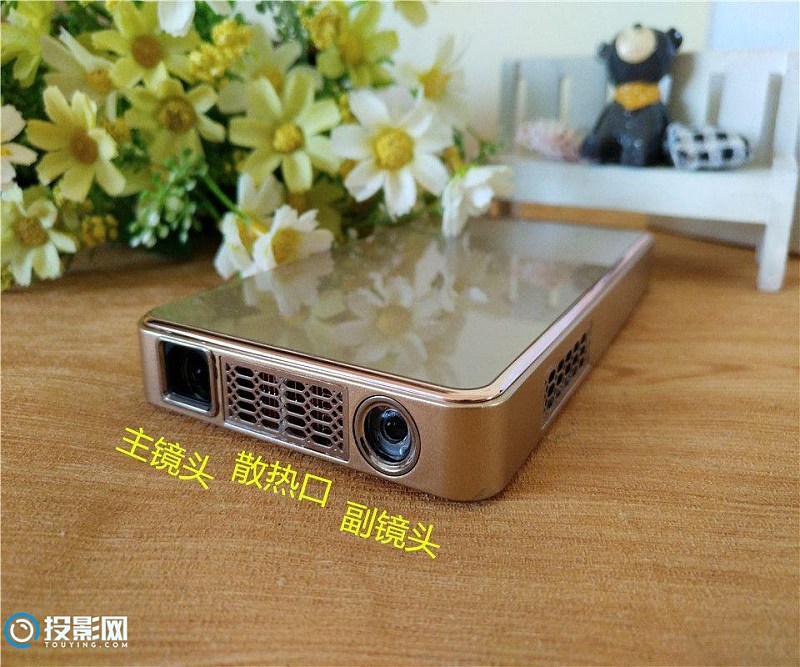

前端镜头部分，神画小媚采用了双镜头动态调焦设计。在对焦成像和AR互动画面发挥了出色的作用，通过主镜头（成像镜头）投射画面，利用副镜头（互动镜头）捕捉画面，再通过数据处理调整焦距，使得神画小媚的自动调焦时间缩短到2秒以内。比起手动调焦更加精准无误。无论放大到多大尺寸依旧保持四周与中心同等的清晰，应该说这个自动调焦是神画小媚的第一大亮点。

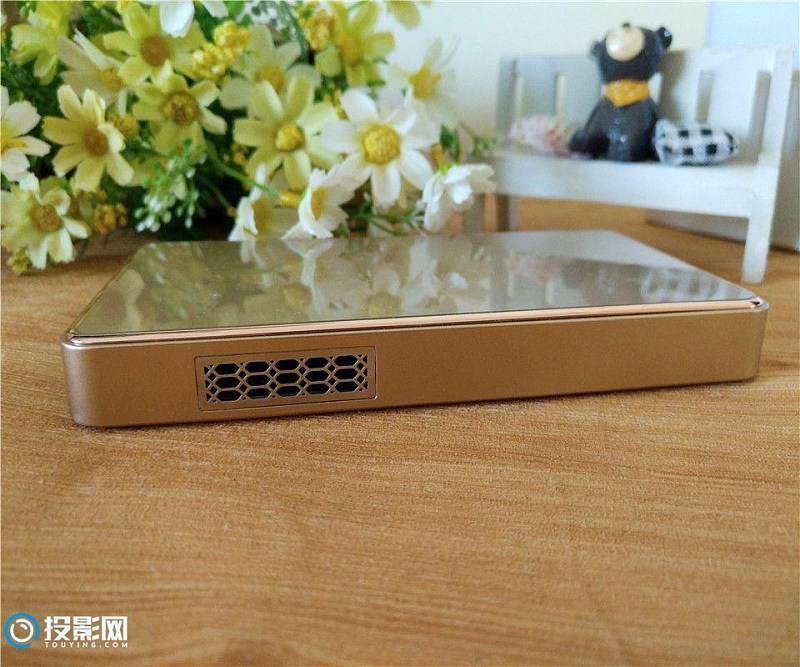

左侧面有一个风扇排热口，将内部主要的热量通过这个小孔排放出去，平时使用这个风扇噪音还算不错，低噪音无异响。

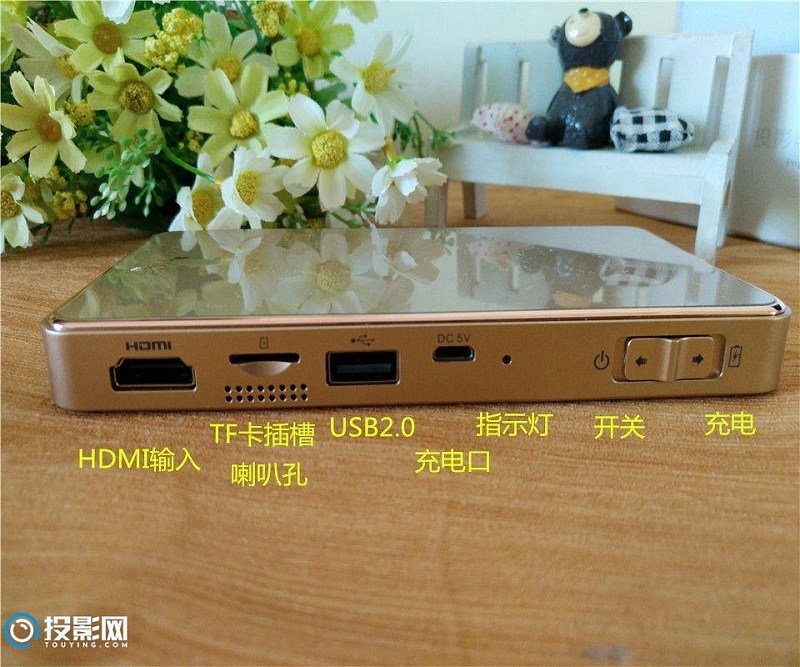

右侧面是神画投影的主要功能接口，其中有三个信号接入方式：HDMI接口，TF卡接口，USB接口。充电接口采用的是常见的Micro-USB接口，开关按键有两档选择：推动到开关键标识，按住3秒以上启动开机（关机同样操作），开机后按键自动回到原位。拨动到电池处开启快速充电模式。

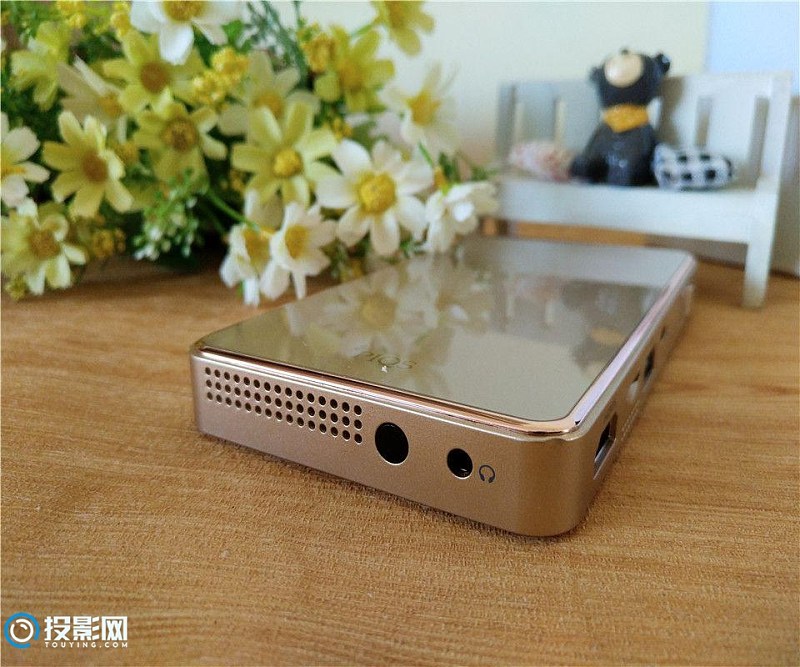

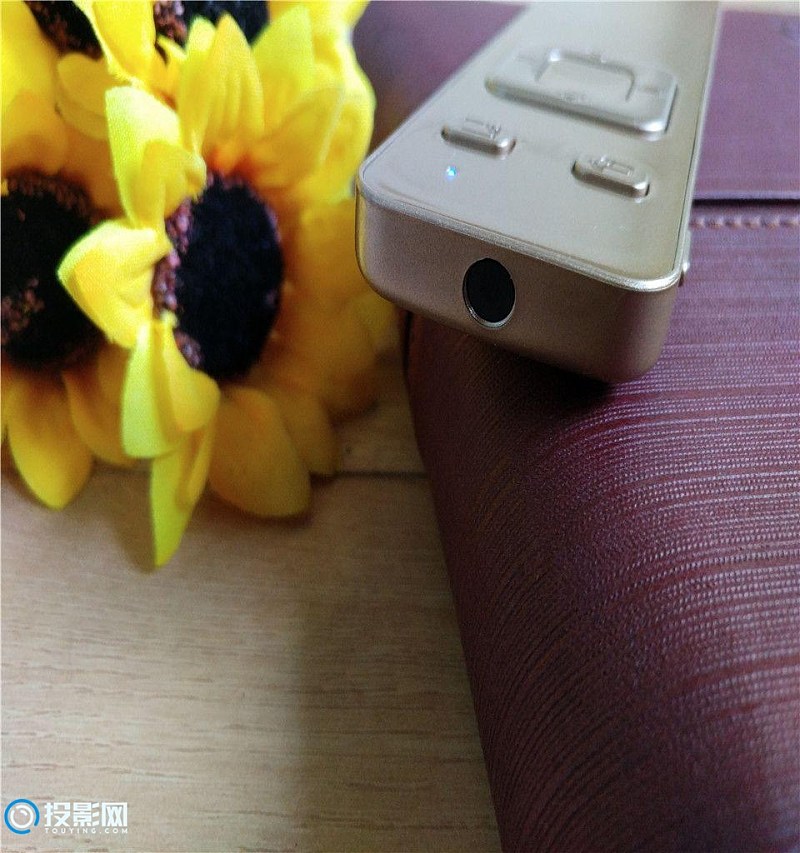

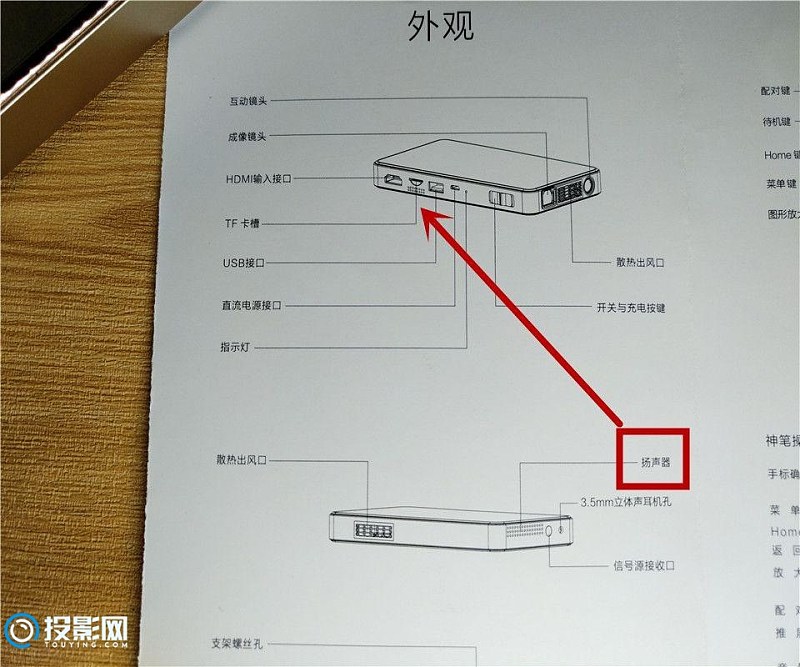

后端有气流通道空气进气口以及信号源接收口，并且配置了一个3.5mm音频耳机接口。需要指出的是官方说明书描述有误，这里的小孔并非是喇叭孔。误导了不少评测界大神都以为这里是喇叭孔位。你问我咋知道，后面拆机环节就会一清二楚。

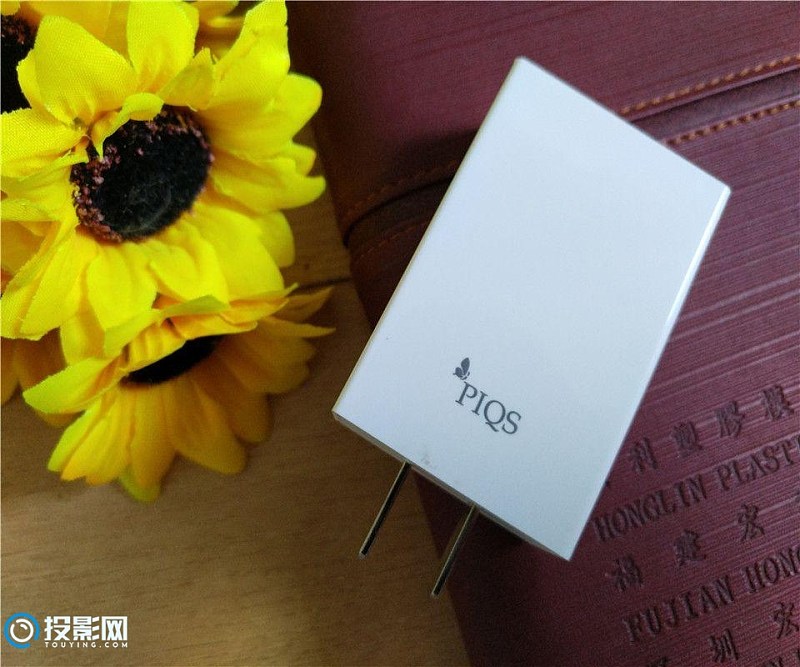

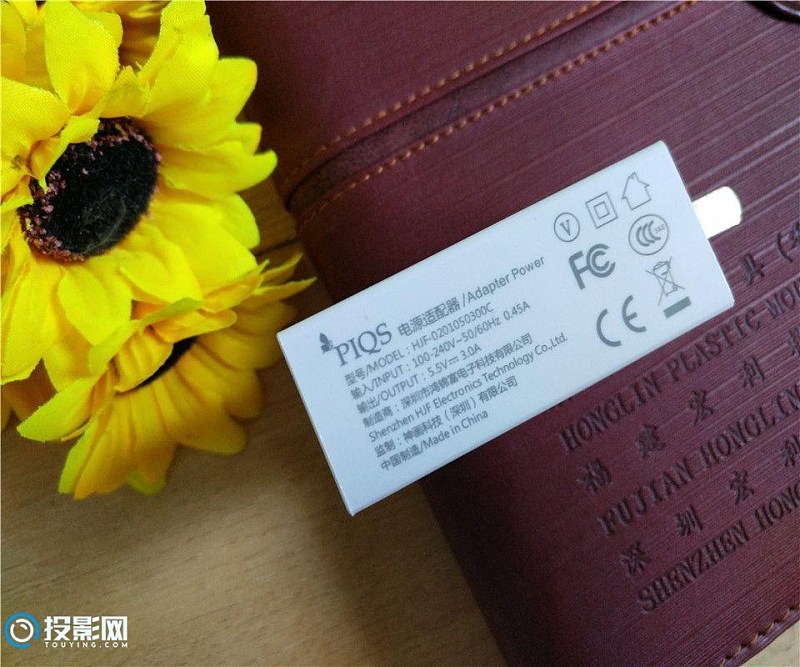

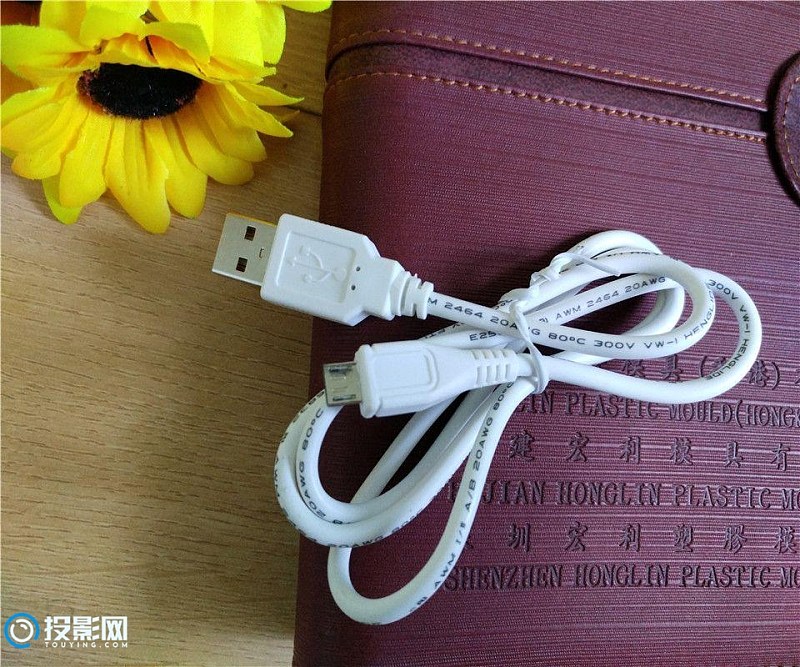

电源适配器采用的是分体式设计，输出功率为5.5V/3A。充电数据线相当粗，长度为80cm。

一次充满电需要2个小时左右时间，充电时显示红灯充满后显示蓝灯。

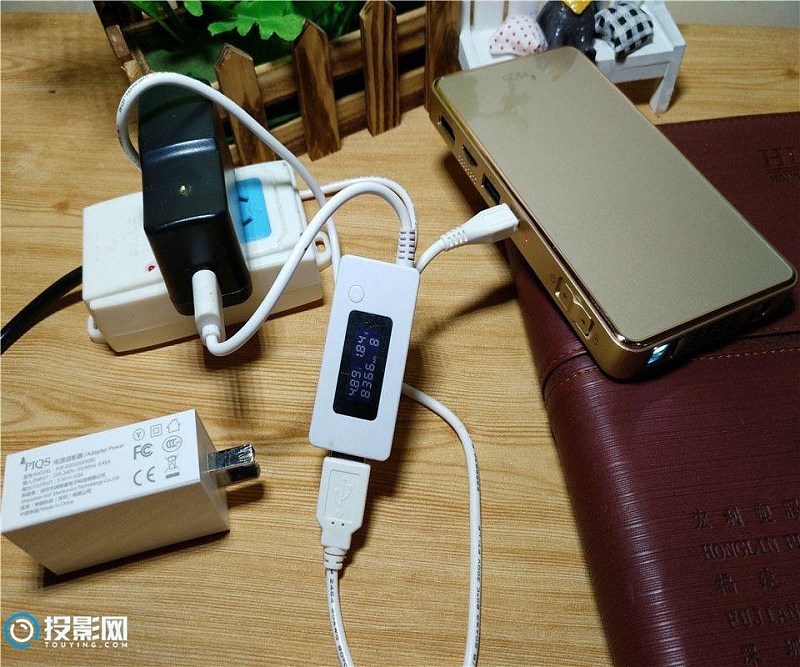

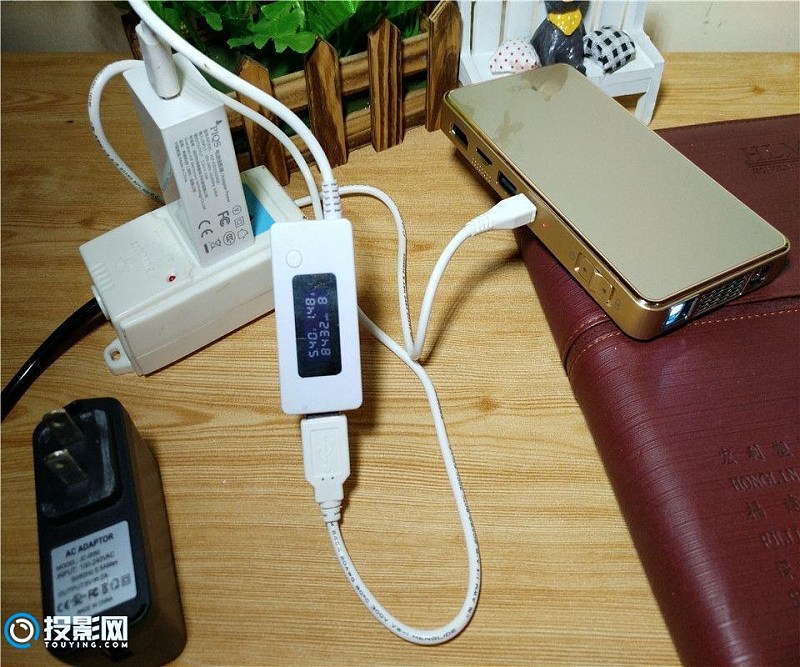

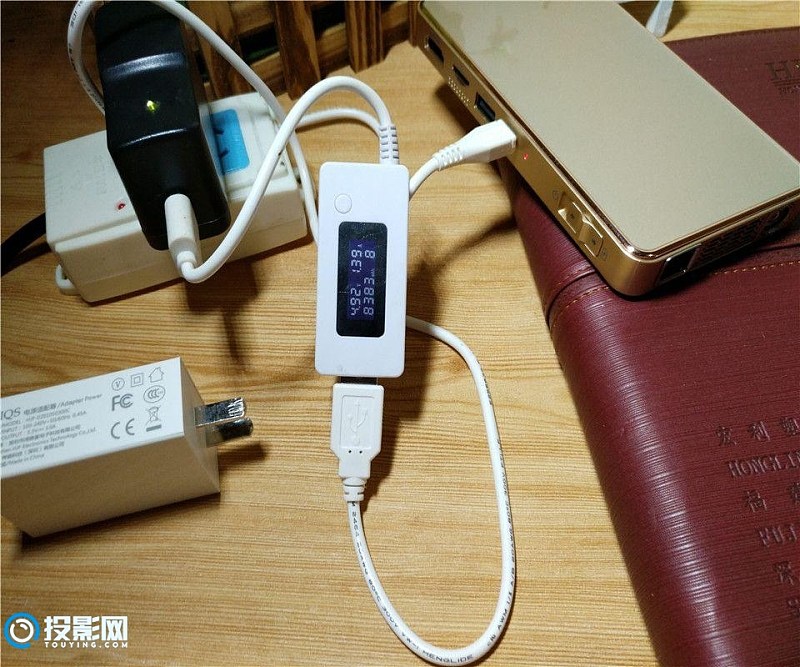

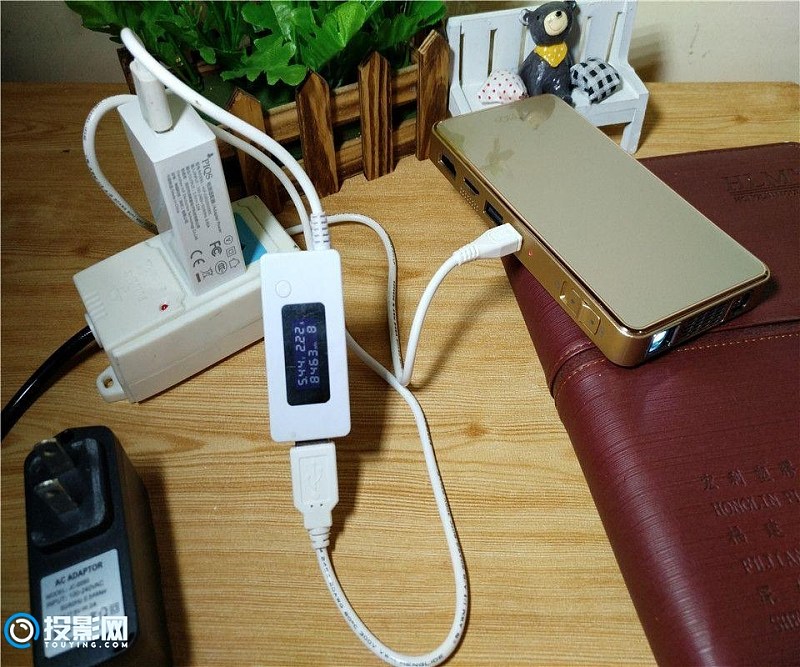

另外，我做了个测试，发现使用普通的手机适配器5V/2A对神画进行充电，无法正常转灯变蓝，应该是神画小媚电源设计的原因，需要有5.5V的工作电压方可正常进行充满变灯。快充模式下神画适配器输出可以达到2.2A左右。使用普通的适配器有1.8A左右大小。

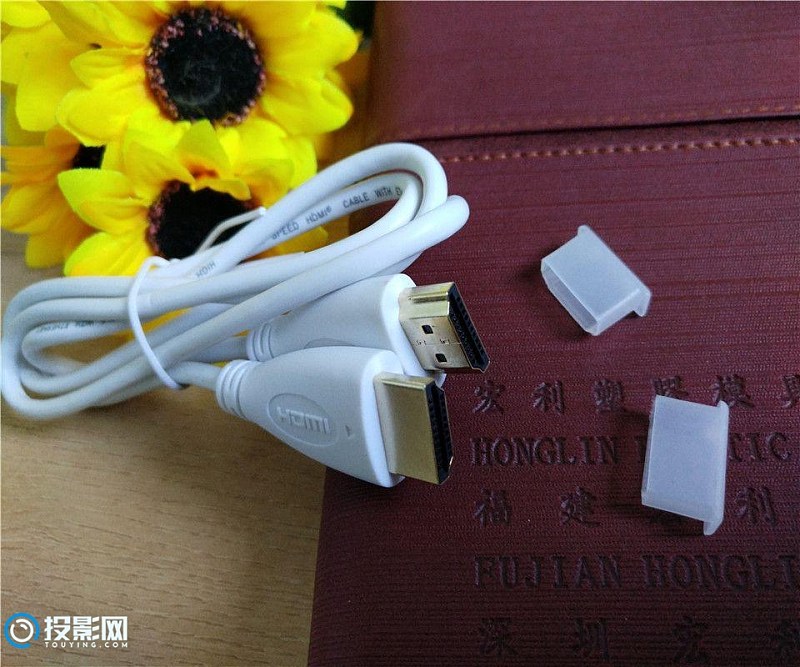

随机赠送的HDMI线材长约1米，通过这个高清线可以将信号输入到神画小媚进行同步高清播放。

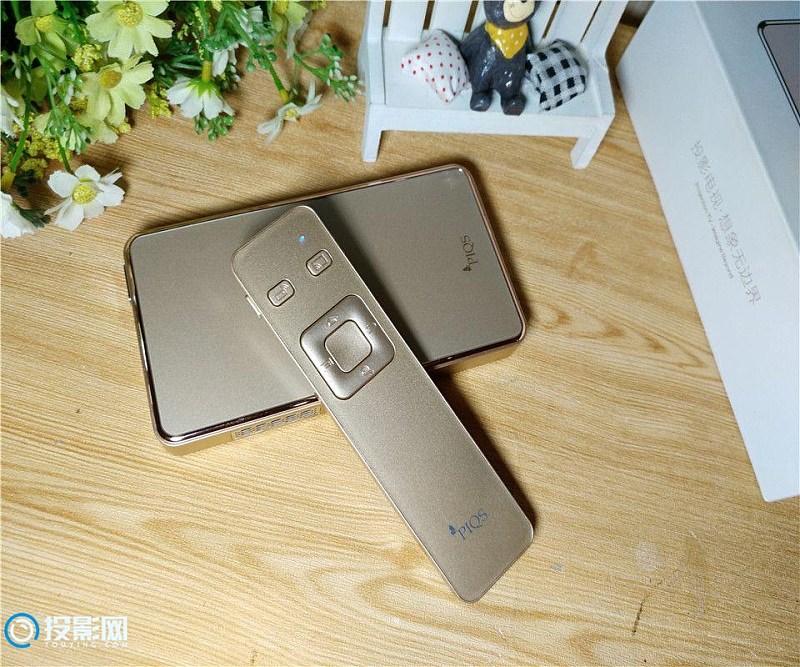

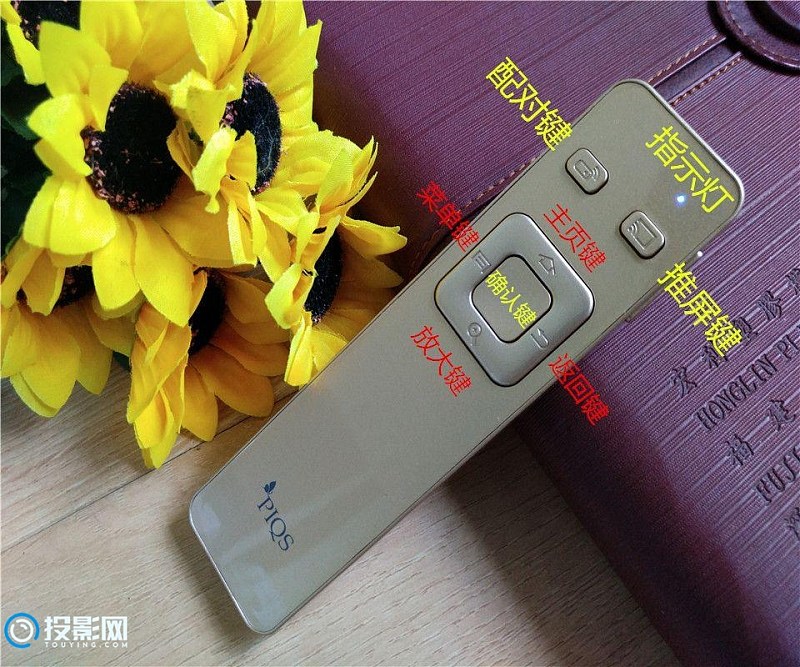

神画小媚使用的遥控器（神笔）设计有点特色，按键较少，操控简单。内置可充电电池，省去更换电池的麻烦，一次充电可以连续使用60小时，正常待机长达一个星期。神笔没有独立的开关键，它是根据触动自动开机，无动作后（1分钟）自动关机。初次使用神笔，需要跟神画小媚保持5-10cm的距离，长按遥控器上左上角配对键，画面会有配对成功提示。

左侧面为待机键，可以点击进行待机，重启，关机选项。

右侧面为音量加减键。

顶部为红外发射口。

尾端就是遥控器充电口，通过Mirco-usb接口的适配器进行充电。

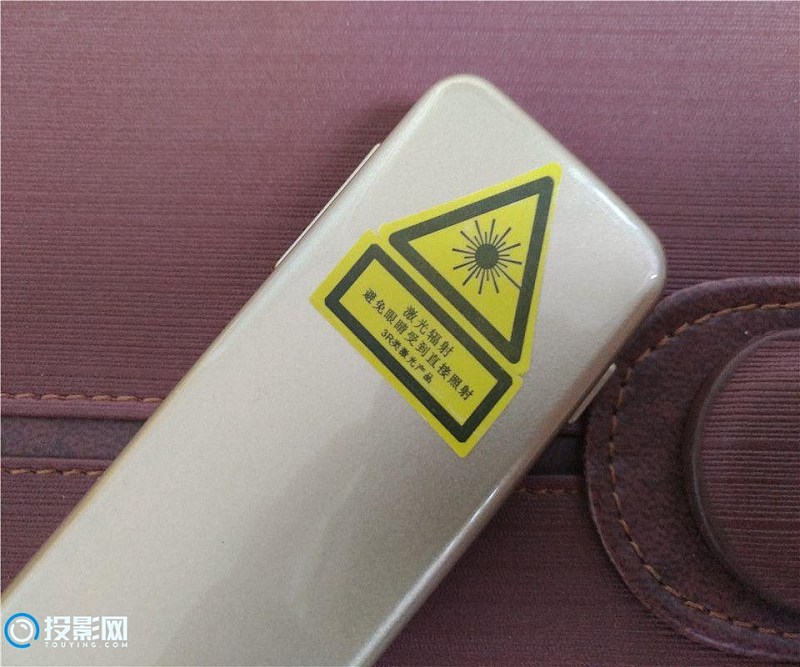

神画小媚工作中镜头发出耀眼的灯光，使用时请勿近距离直视以免眼球受损，视力降低。

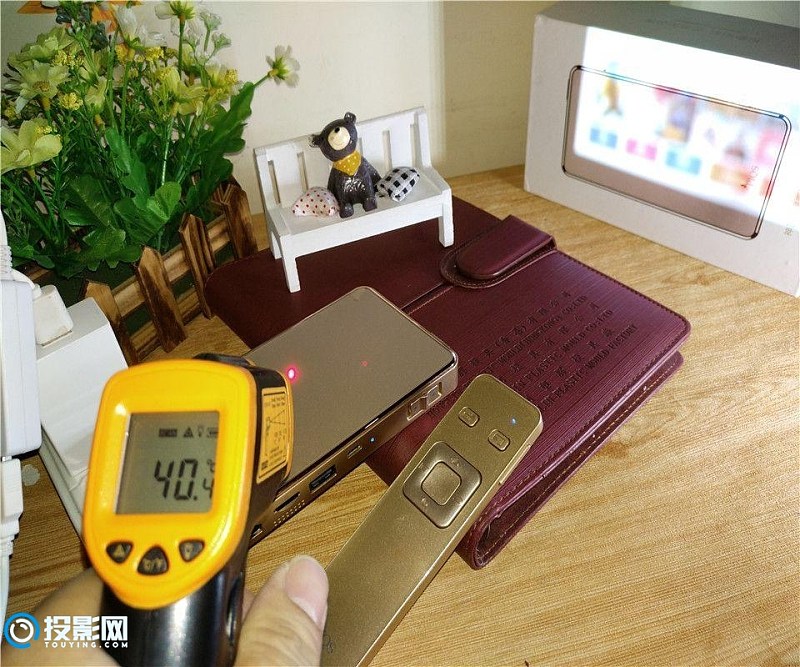

通过测量长时间工作的神画小媚功耗较大，一次充满电量可以维持60~80分钟的播放时间，触摸外壳发热较大，温控散热不是很理想。

拆机环节

动动手进行拆机部分可以进一步了解这款微投内部构造。拆机有风险，下手需谨慎。

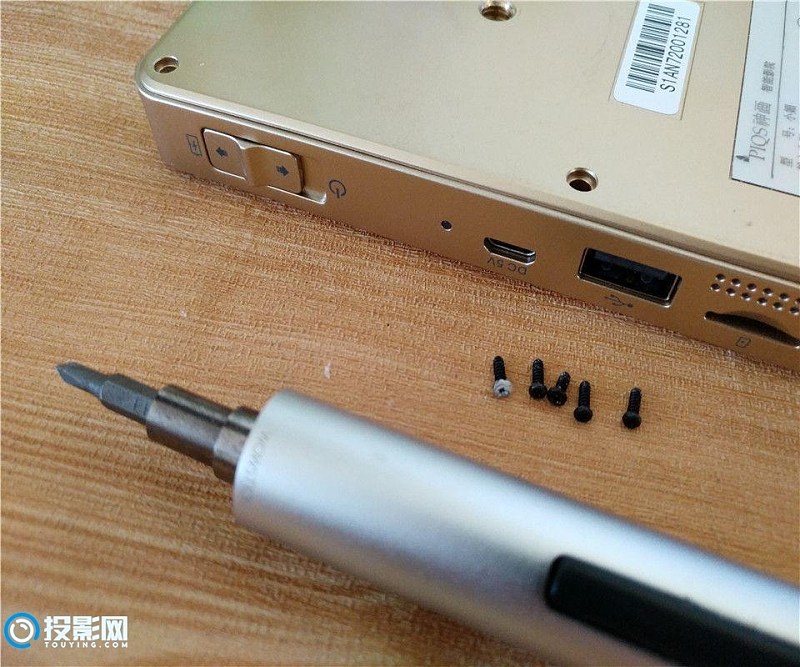

首先去掉底部的橡胶垫，旋开固定螺丝进行后壳拆解。带有防拆标签的螺丝，你可要想清楚了，这一拆售后就无法保修了。

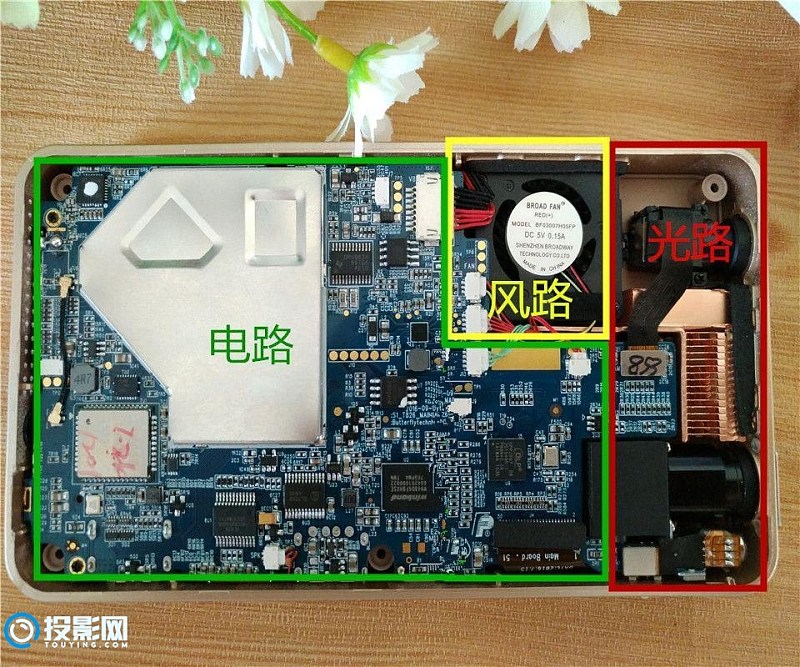

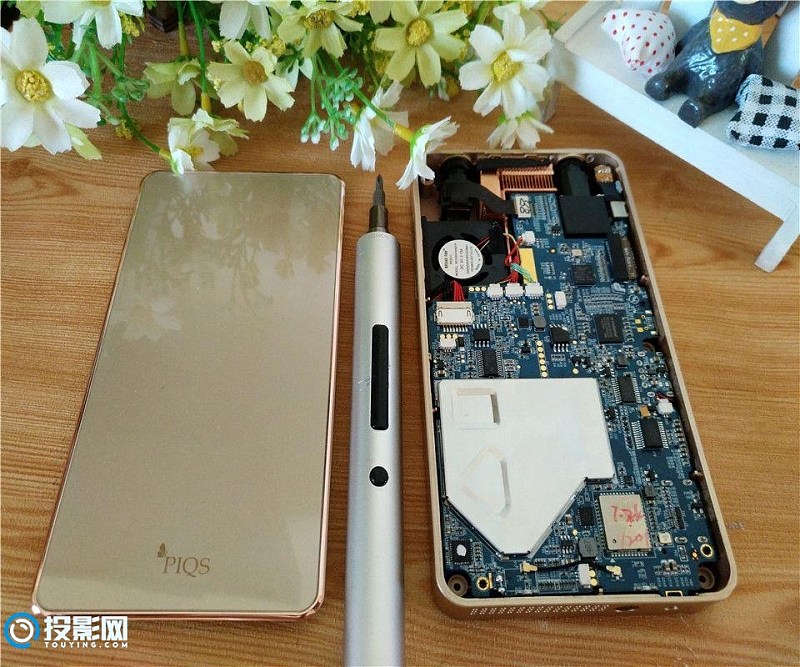

顶盖没有卡勾机构，非常轻松的拆解分离。内部的机构线路板可分为三大部分讲解。

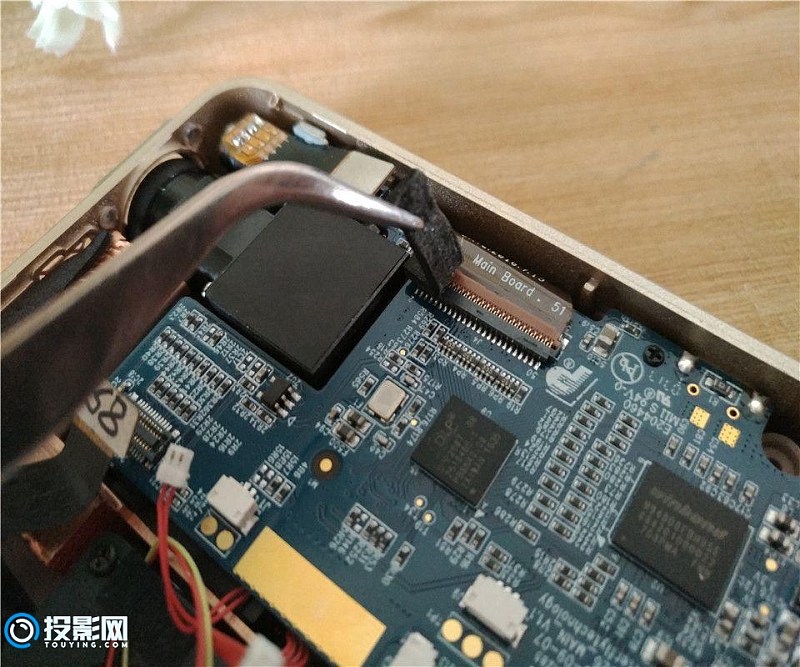

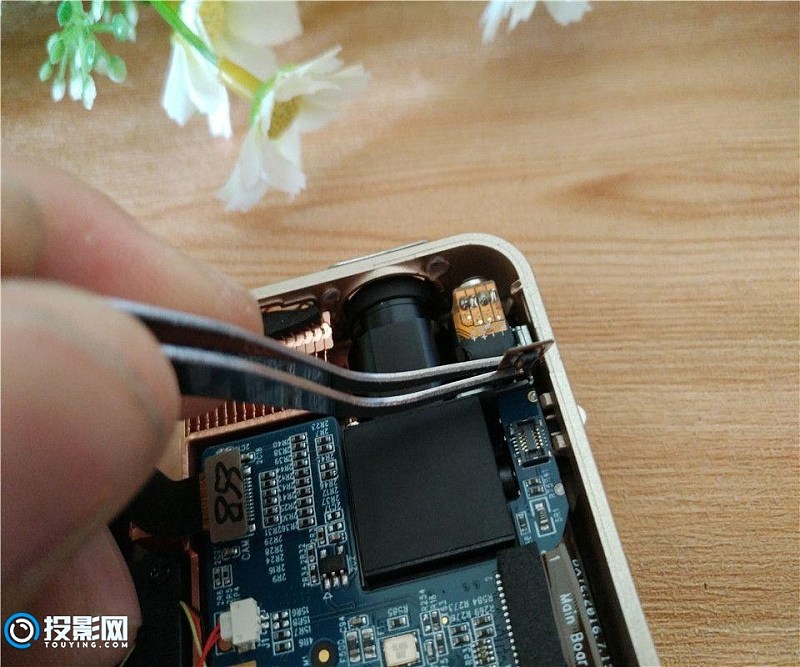

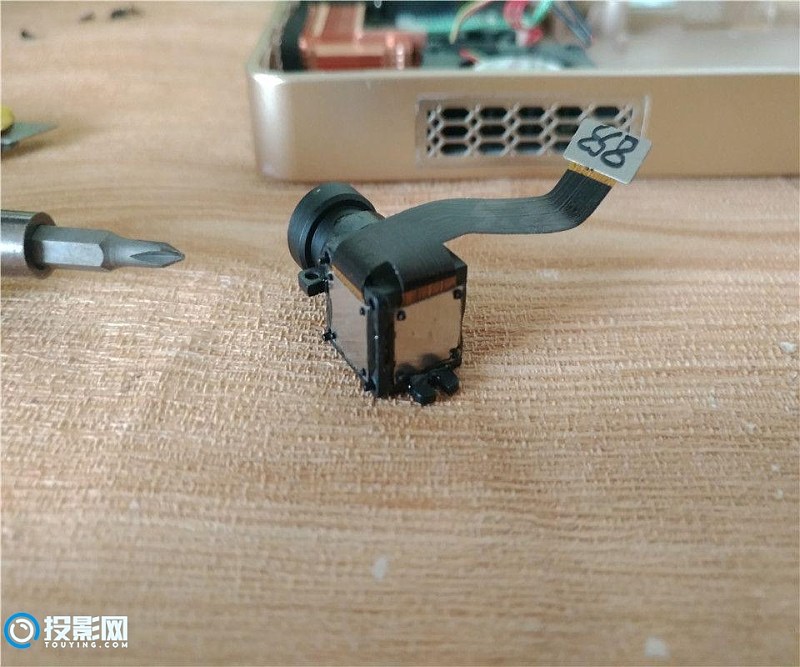

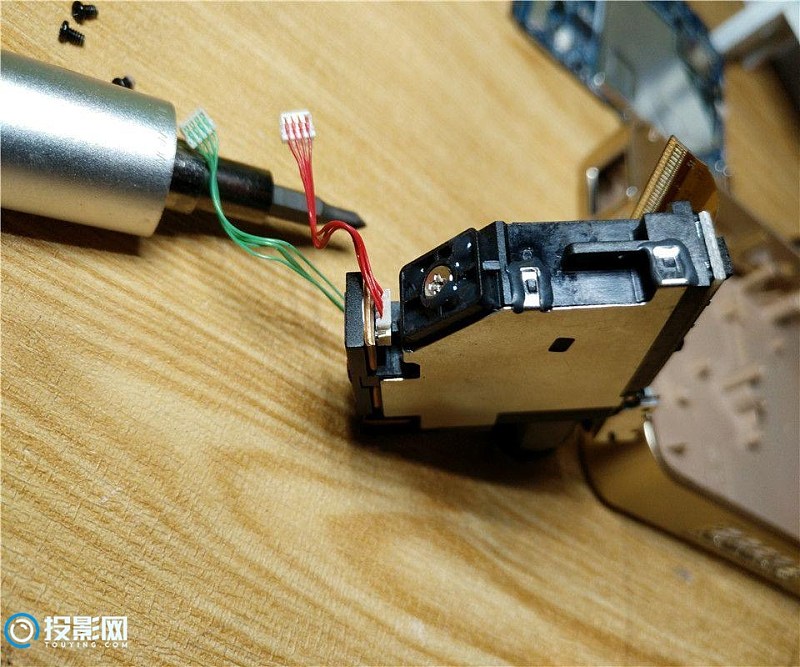

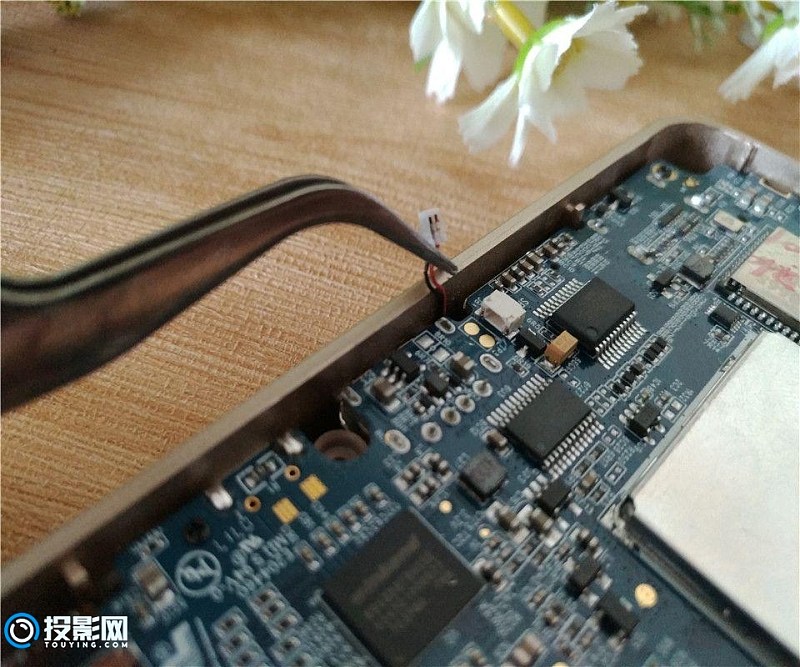

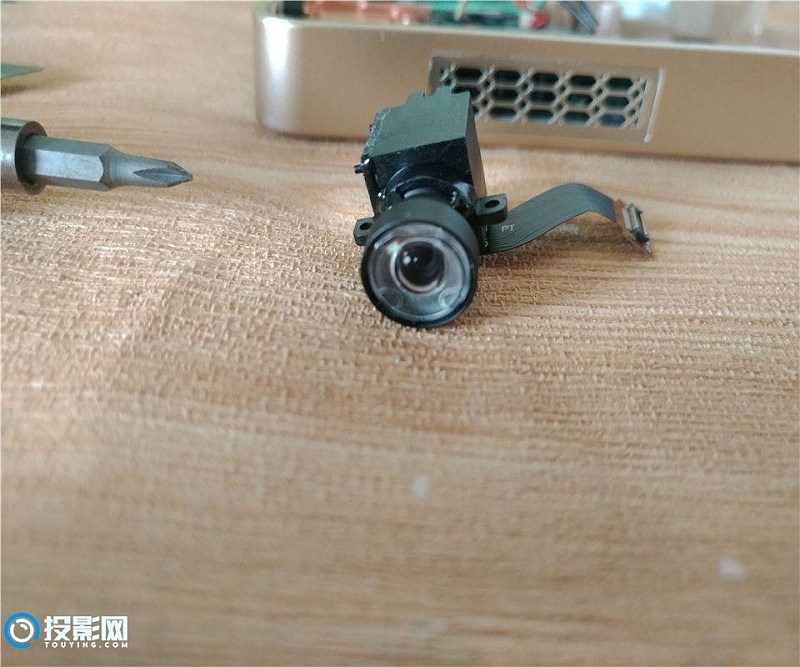

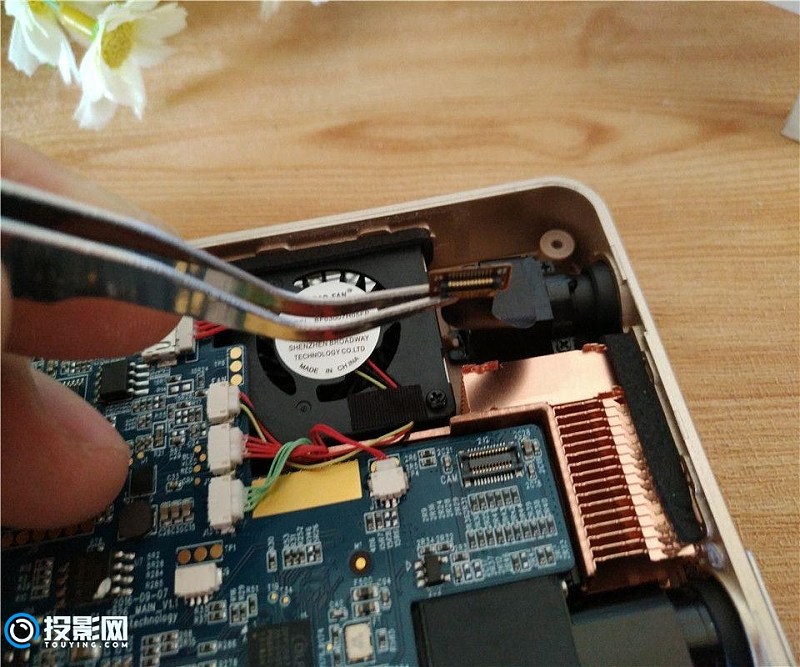

拆解光路部分的副镜头，拔出副镜头与主板的连接PIN。

同样的手法拔掉位于主镜头旁边的一个微动电机连接PIN。

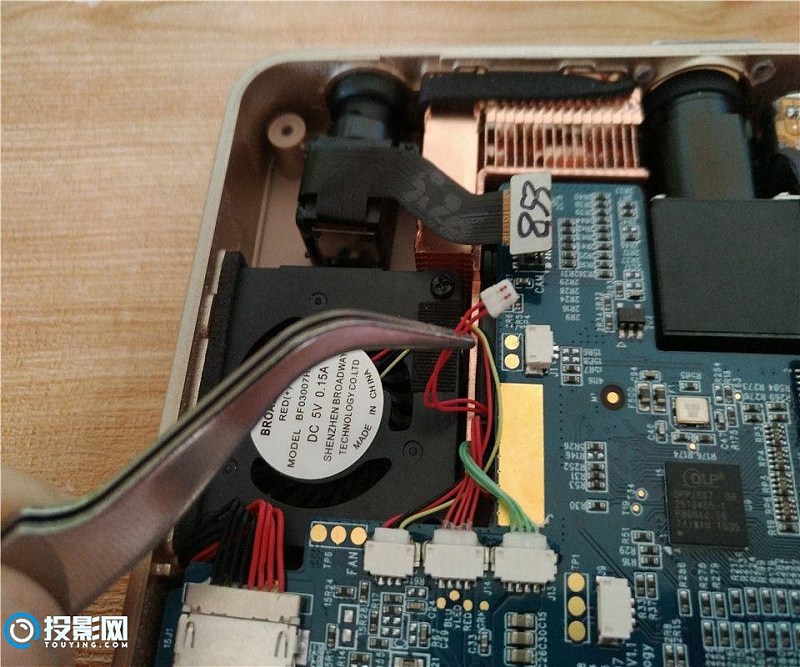

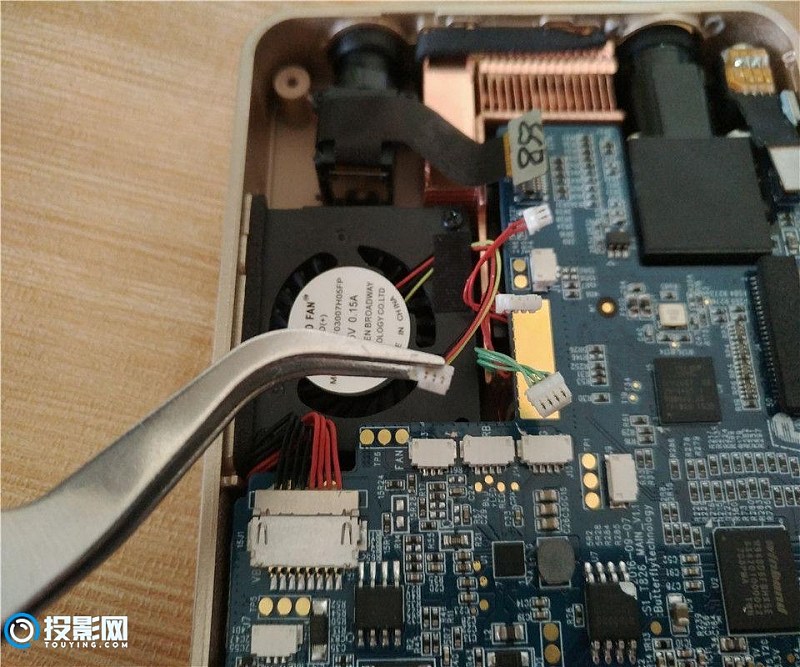

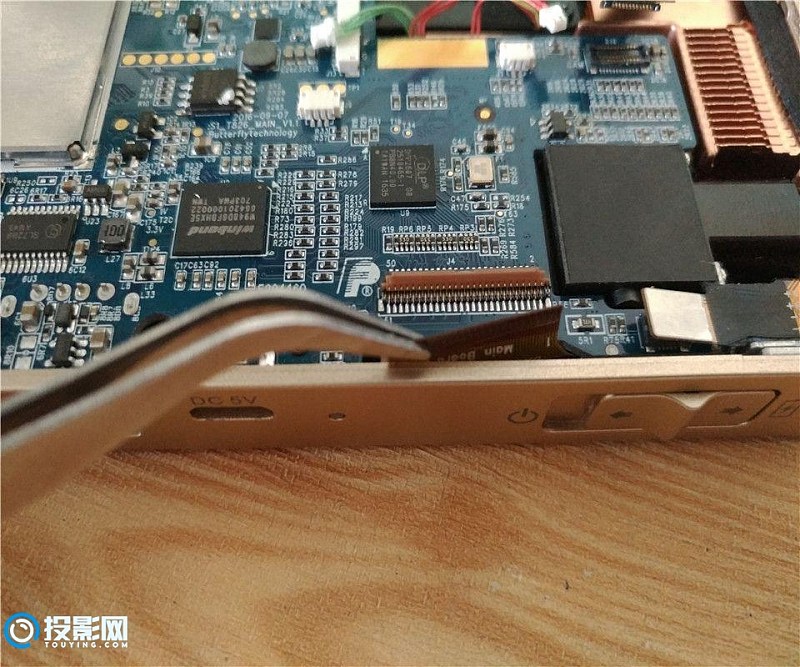

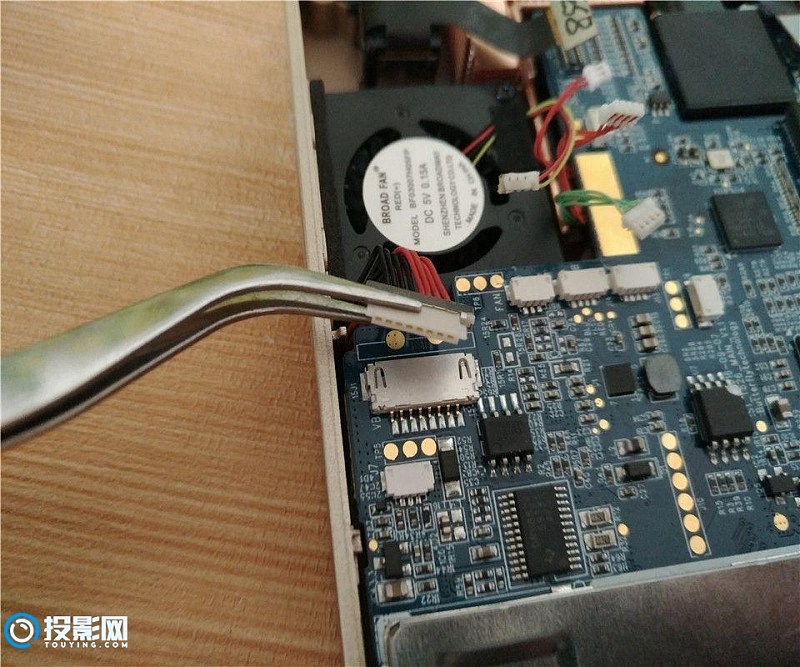

拆解电路部分的连接PIN，接口均使用了透明的固定胶进行点胶处理，紧密性较好不容易松脱。拆解时需要刮掉胶状物，依次拔掉主板上的温控器连接PIN，RGBLED光源连接PIN,风扇连接PIN,锂电池连接PIN,喇叭连接PIN。

接着移除主镜头与主板的连接PIN。

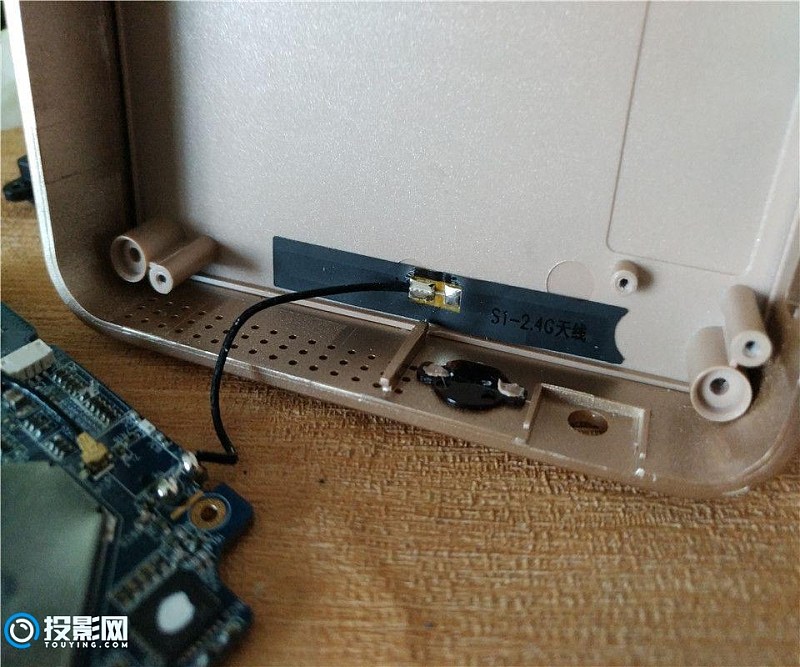

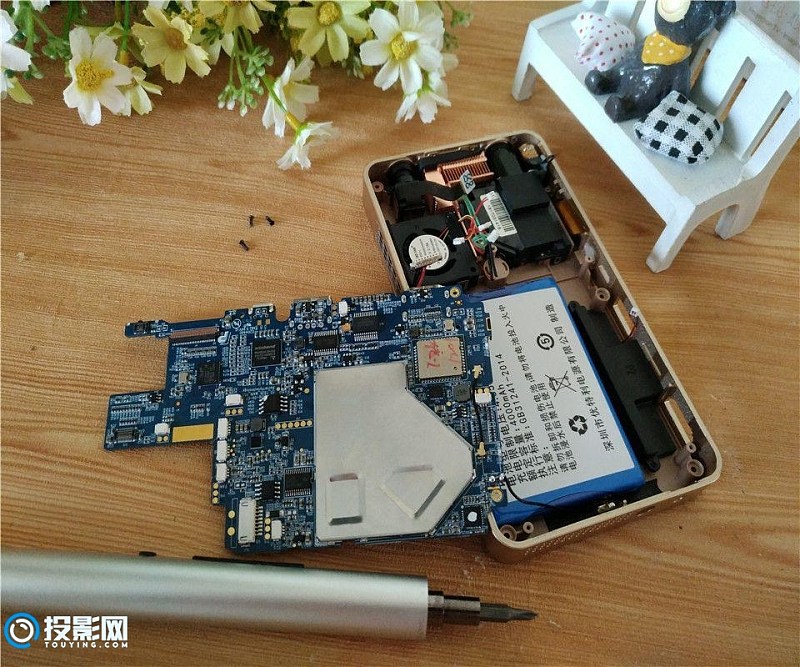

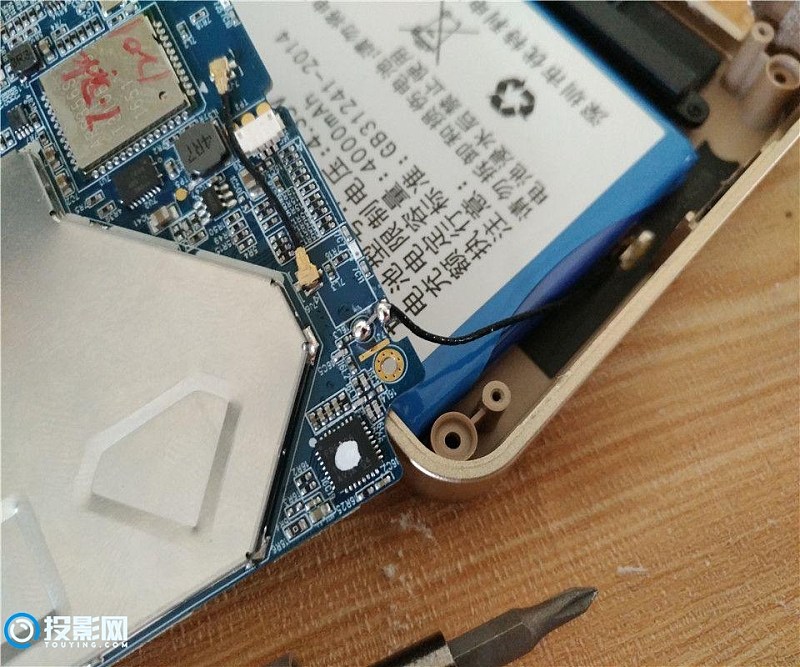

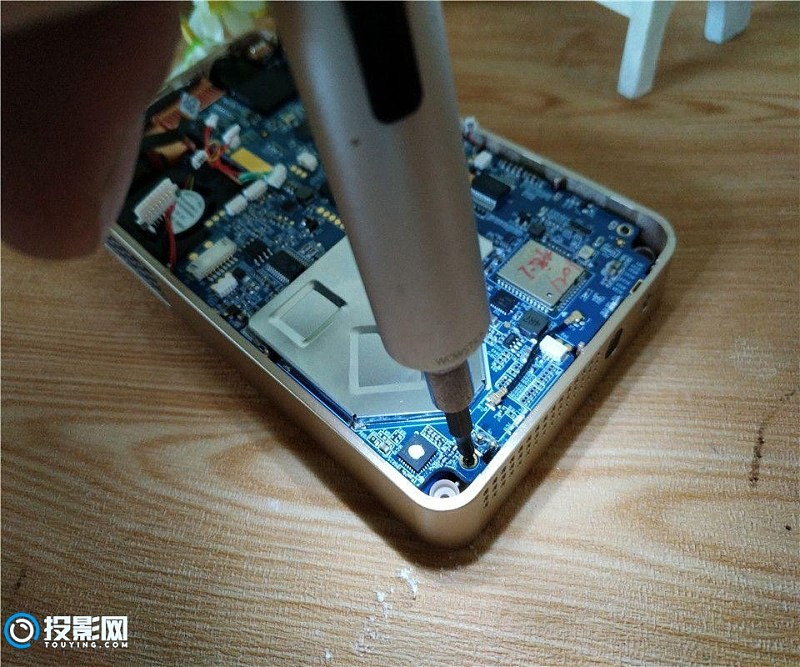

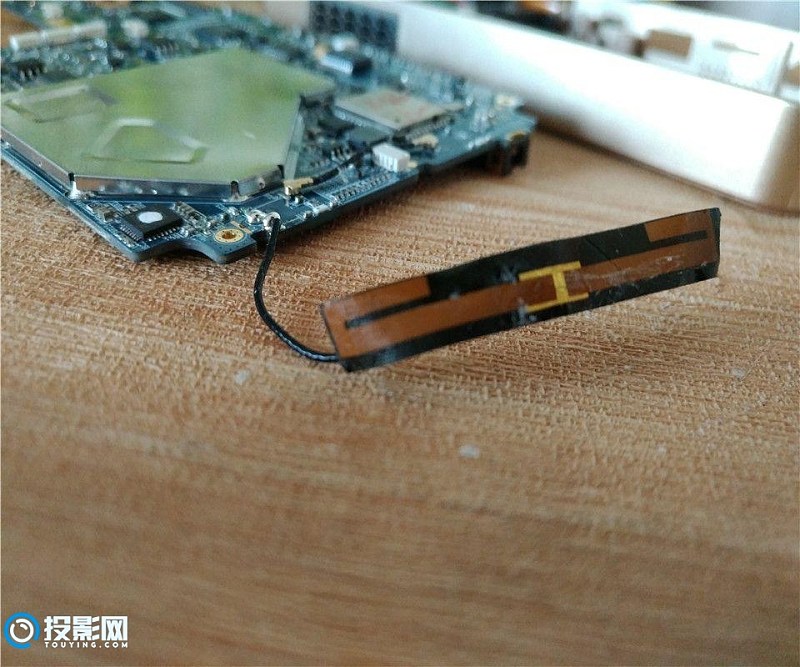

松开固定主板的3颗螺丝就可以取出上方的主板了。在拆解过程中需要注意的是下方有一个遥控器接收天线。尽量不要用烙铁去焊开这根细细的天线，因为焊接比较麻烦。直接将贴附在壳子内的隐形天线背胶撕下来就行。

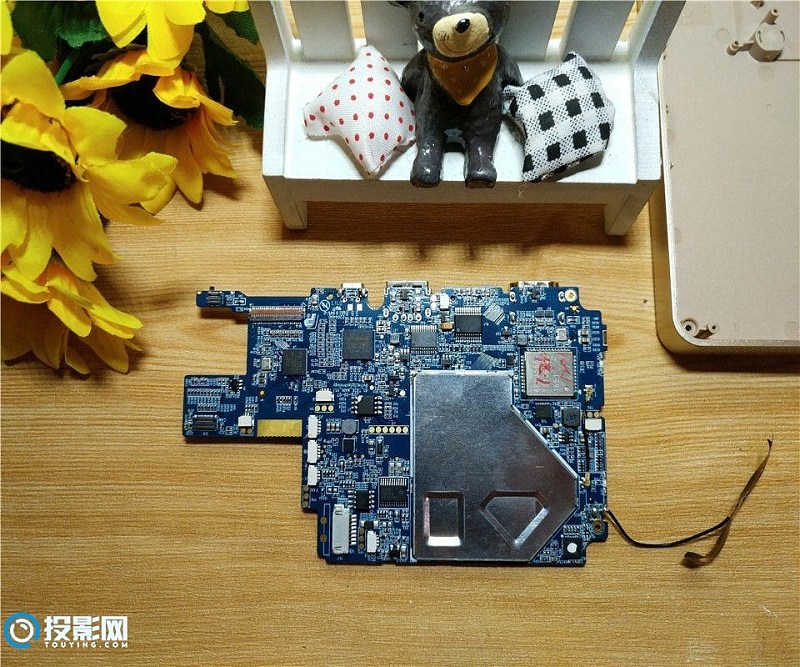

主板正面密密麻麻的芯片遍布各处。挑几个有代表意义的芯片一同分享吧！

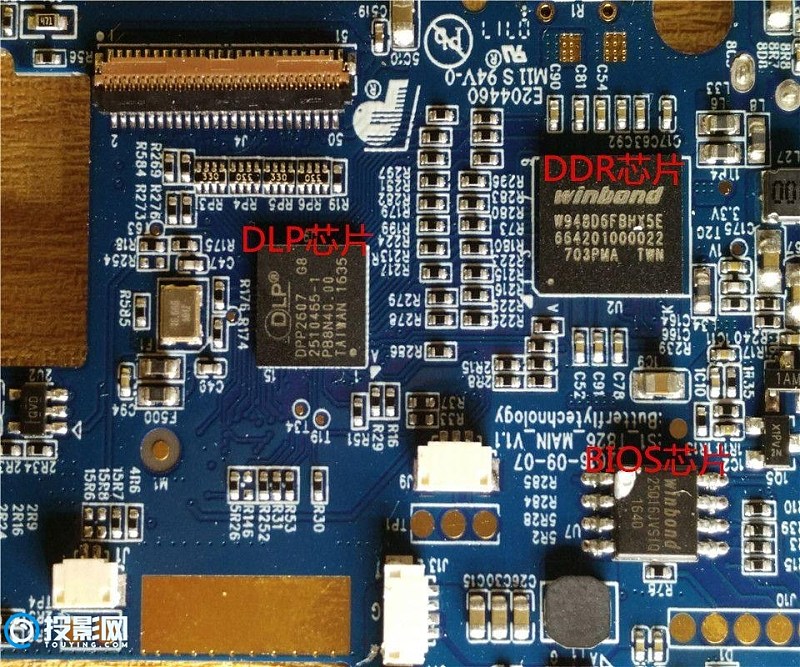

主板正面的BIOS闪存芯片和256M的DDR3芯片组均来自华邦品牌厂商。DLP(Digital Light Procession)数字光处理，采用了TI的DPP2607芯片组。DLP是一项广泛运用在投影仪和背投电视中的显像技术，通过这种技术把影像信号经过数字处理，然后再利用光投影出来。DLP技术最早是由德州仪器开发的，至今仍然是此项技术的主要供应商。

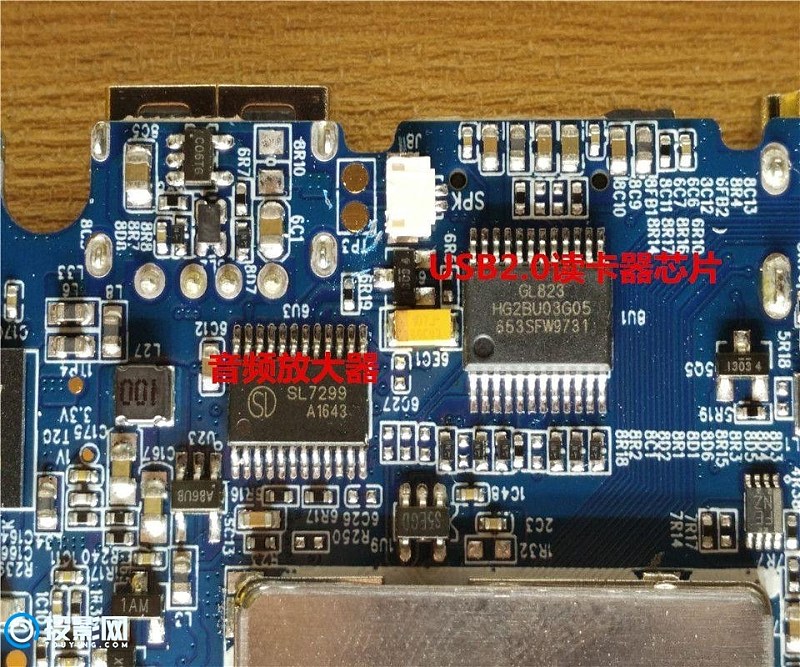

音频处理器SL7299芯片选用三通道选一立体声功率放大器最大可输出2.5W。旁边一颗GL823为USB2.0接口数据处理芯片。

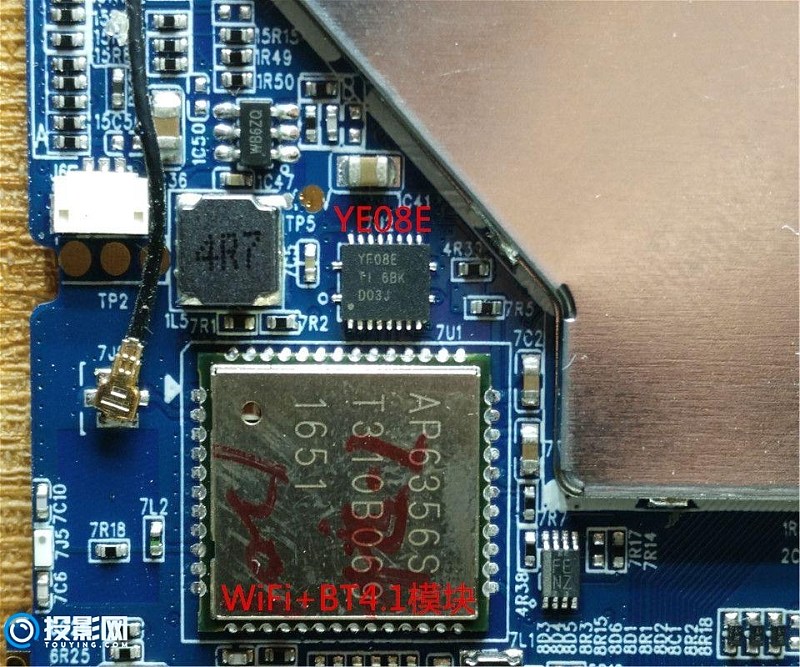

AP6356S 是 Ampak 基于 Broadcom BCM4356 芯片制作的(2.4G+5G)WiFi +Bluetooth4.1 模块。YE08E芯片提供双向电压电平转换器的功能。

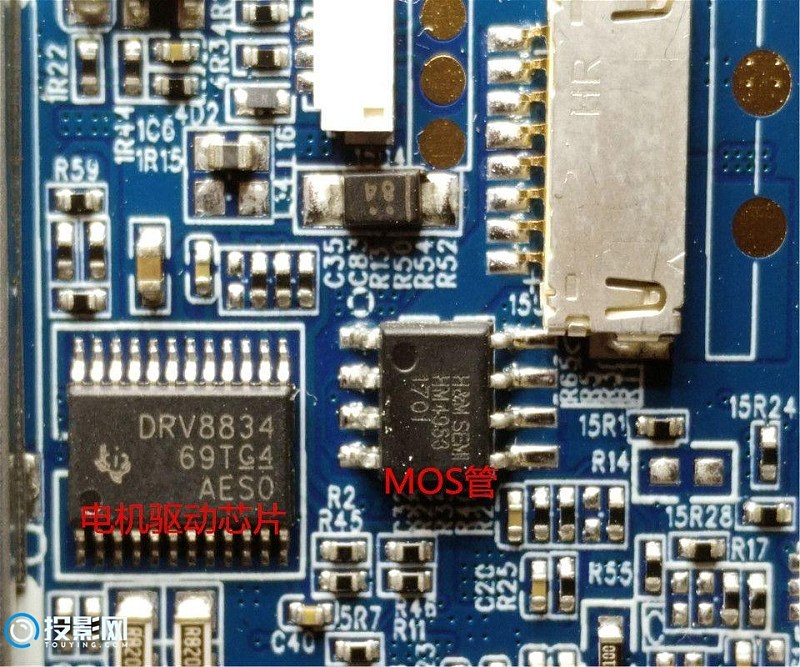

DRV8834是一颗低压步进器芯片用来驱动位于主镜头旁边的微动电机。右边一颗大功率MOS管HM4963用于驱动LED光源电压输出。（RGB）LED三灯驱动，应该有三个这样的MOS管，等会再找找看还藏哪里了。

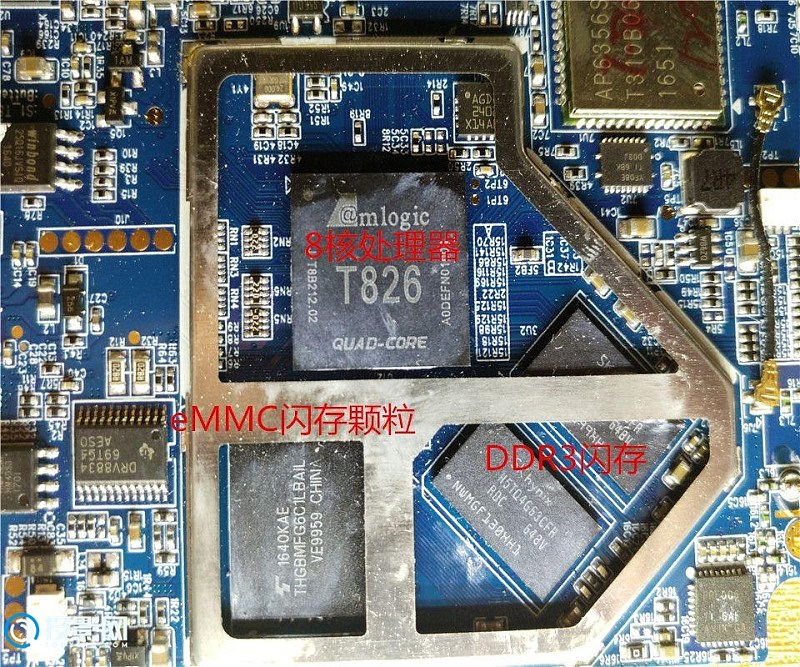

接下来拆解这款微投的核心部件CPU,GPU,RAM,ROM 。打开外层屏蔽罩，让我们近距离观察一下这款8核处理器: AMLOGICT826，A5架构1.5GHz四核CPU,Mail-450MP6四核GPU。ROM：东芝内嵌式eMMC闪存颗粒8GB容量。RAM：海力士H5TQ4G63CFR内存芯片512MB，双颗结构共1G大小容量。

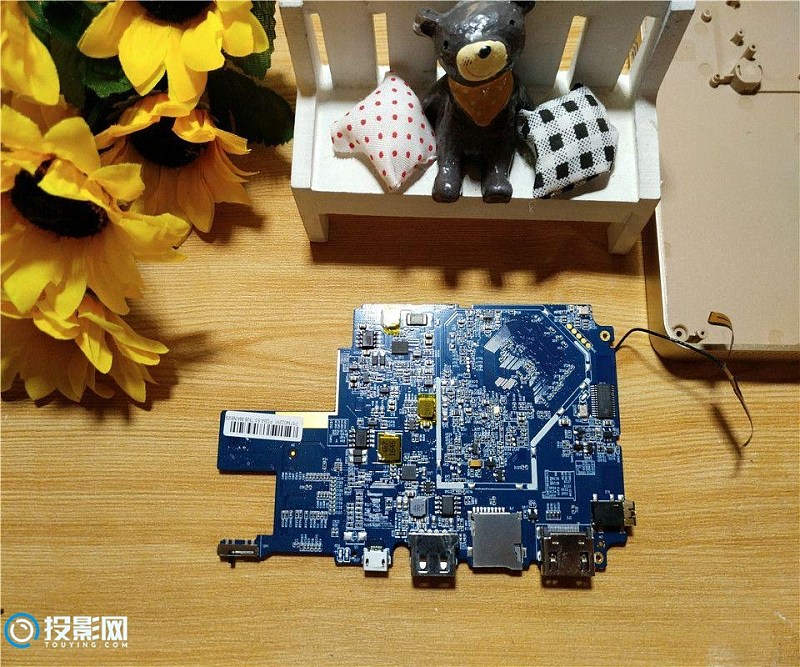

主板背面线路，零件，功能接口也是相当复杂。

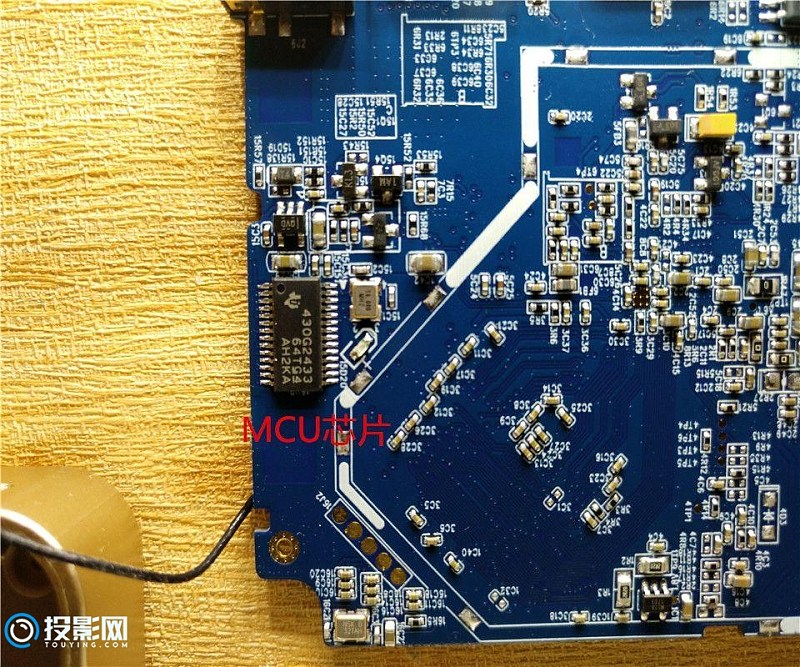

MSP430G2433是一颗低功耗微处理器MCU，负责多种外设混合信号处理。

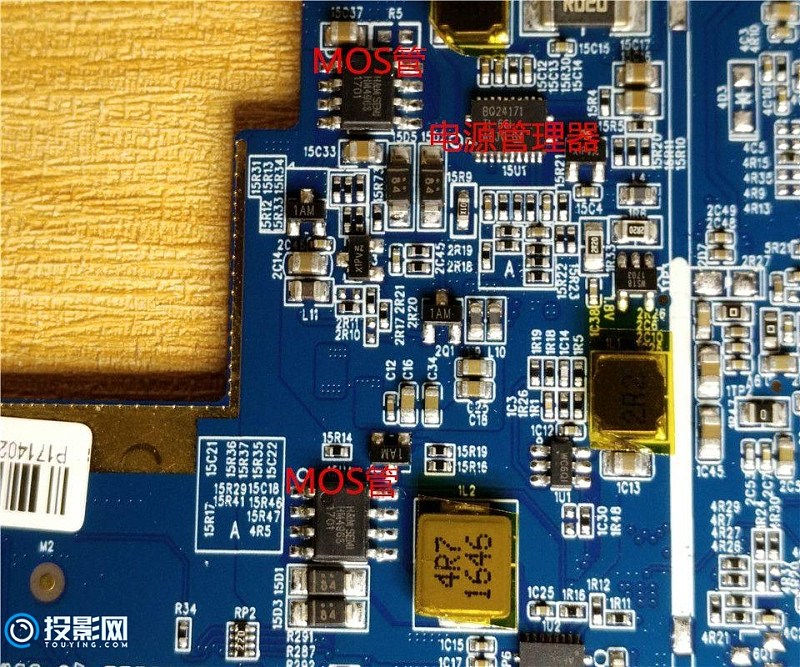

在主板背面又发现另外的两颗大功率MOS管，很显然这也是提供LED光源的电压输出模块。以及一颗锂电池充电电源管理器BQ24171芯片。

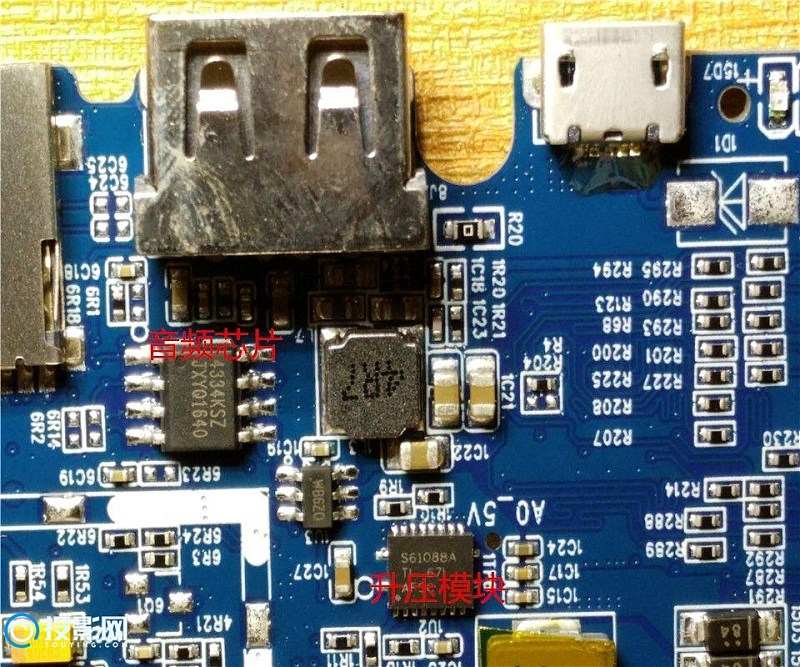

音频立体声DAC解码芯片4334KSZ芯片。以及一颗同步升压芯片S61088A，负责将锂电池低电压4.2V进行升压转换到稳定的5V工作电压，提供给板载上的光源，风扇，电机等其它芯片使用。

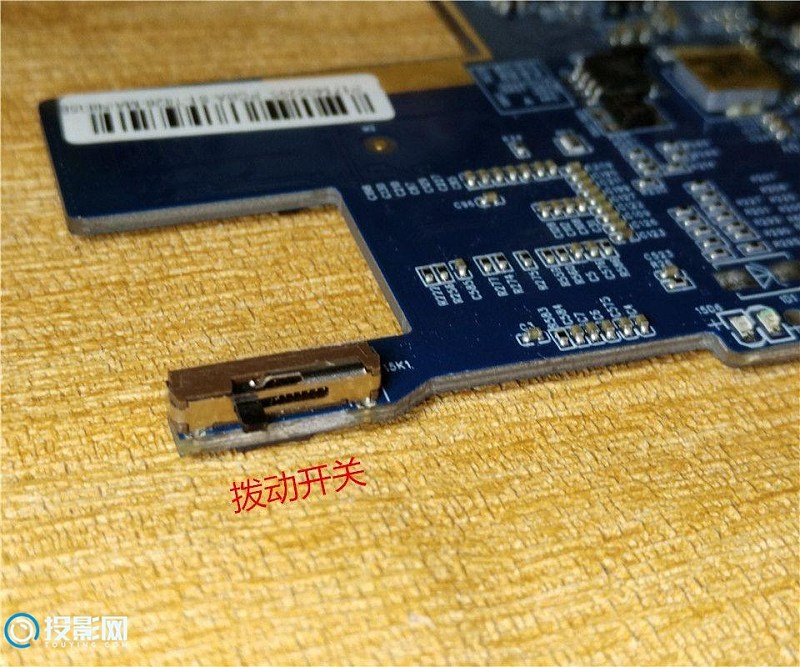

位于左侧的多功能开关键。

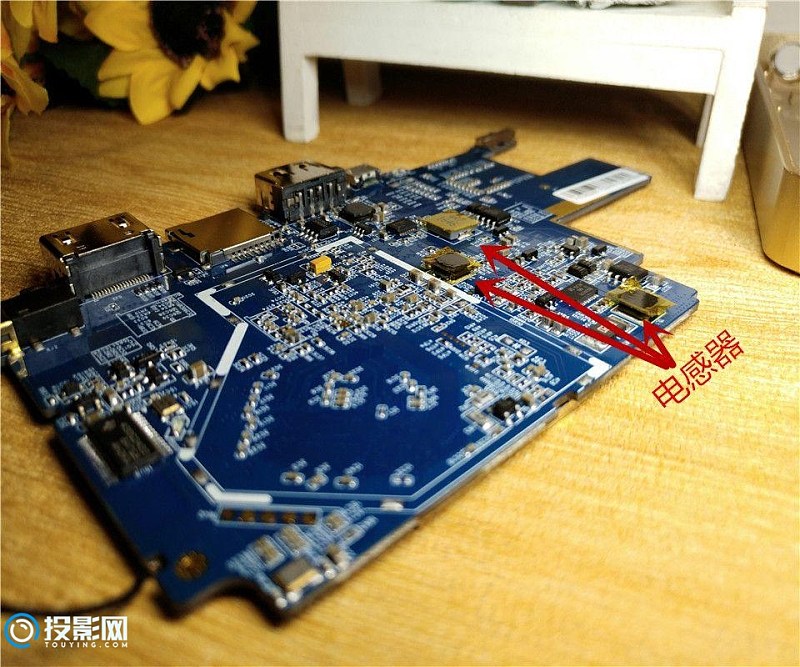

中间区域体积较大的电感器外层贴附有黄色高温绝缘胶布，防止上方的锂电池工作中发热对其有影响。

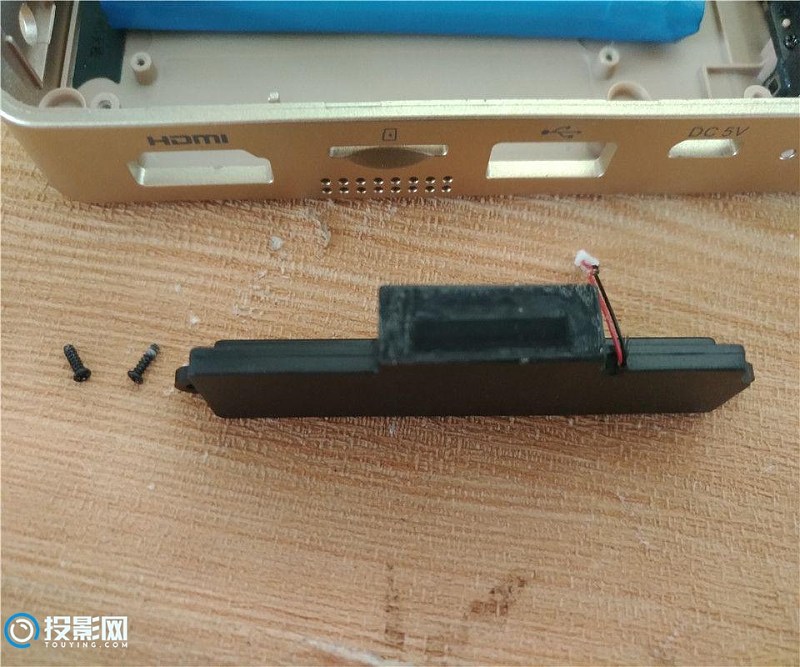

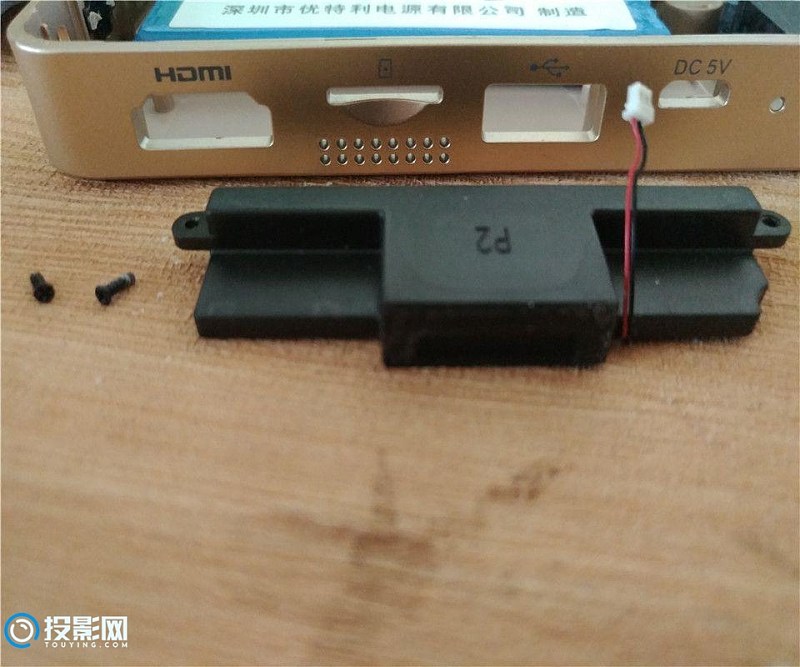

位于侧面HDMI接口附近，TF卡下方的内置单喇叭单元，没有任何参数标示，官方宣称有1W功率大小。网状开孔较小，实际体验出声响度有限。

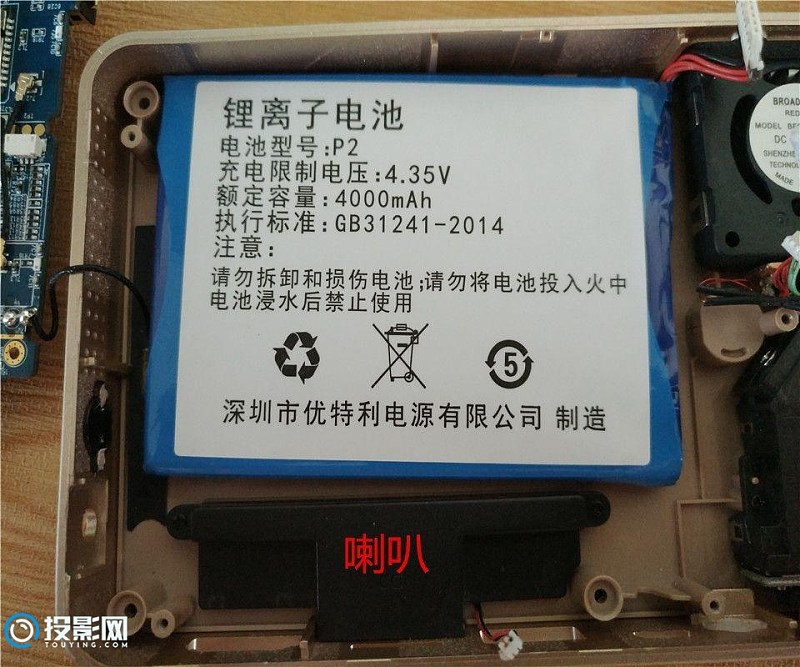

锂电池使用双面胶固定在内部，拆解时需要花点力气。看清上面的参数了吧！4000mAh容量偏小，空间有限。从这个方向看过去你就会明白：为啥之前提到的说明书描述的扬声器标示有误。很显然底部一排的小孔只是气流通道而已。

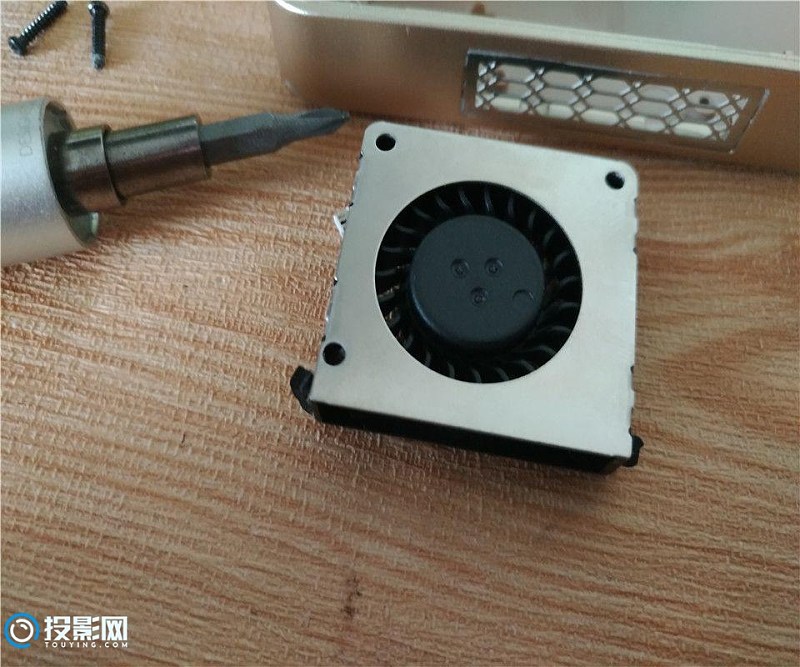

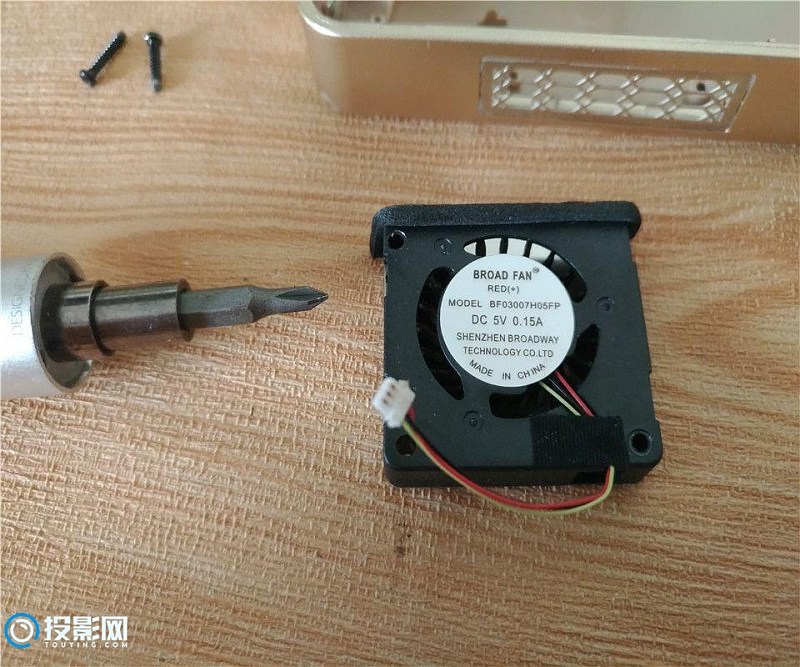

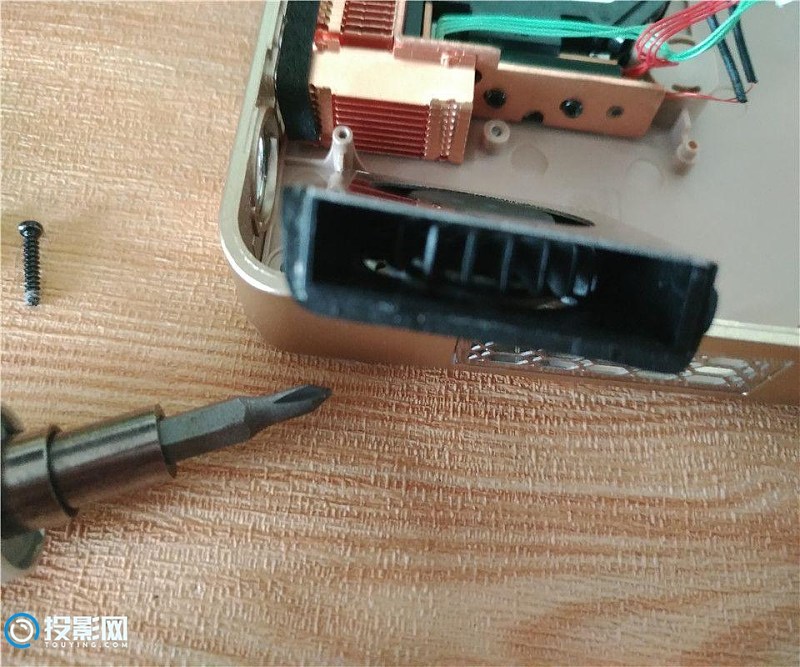

继续拆解剩余的部件。迷你无轴静音涡轮风扇供电5V/0.15A。

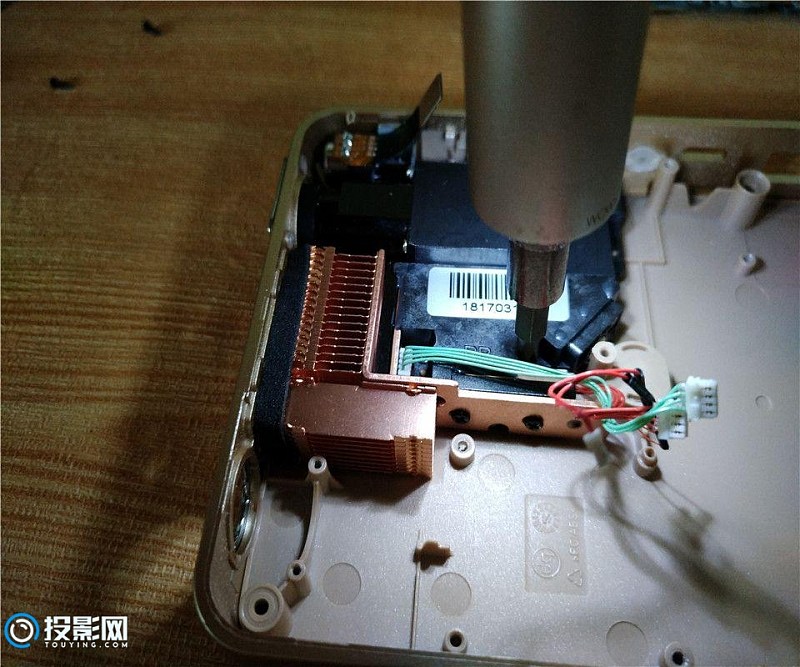

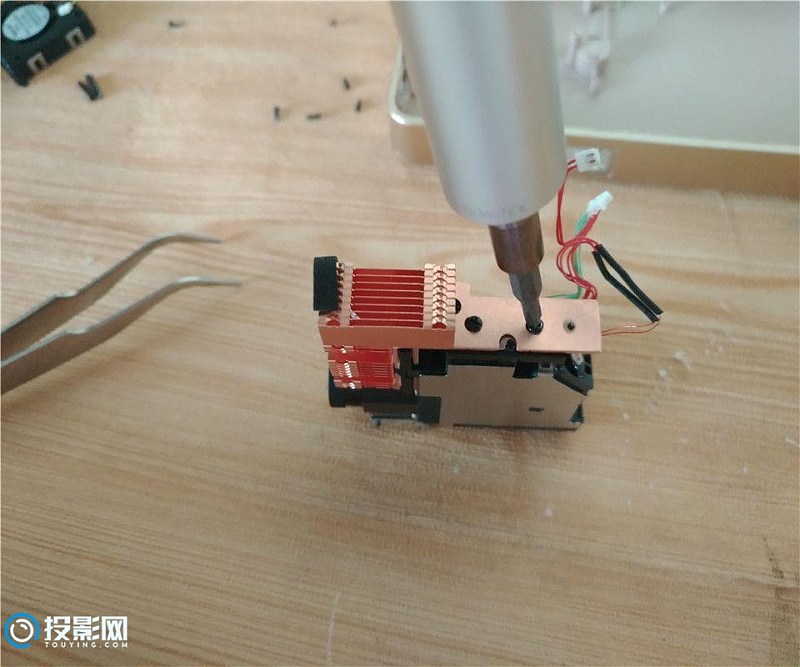

拆解主镜头组件上方的固定螺丝。

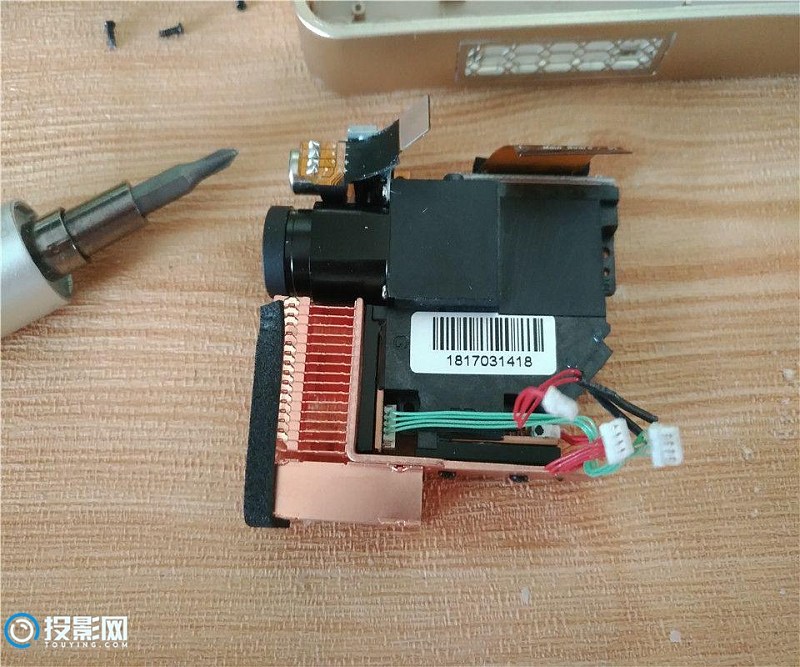

一大片金灿灿的黄铜散热片，工作中RGB三色LED灯产生的大量热量通过这个金属散热片进行散热处理。

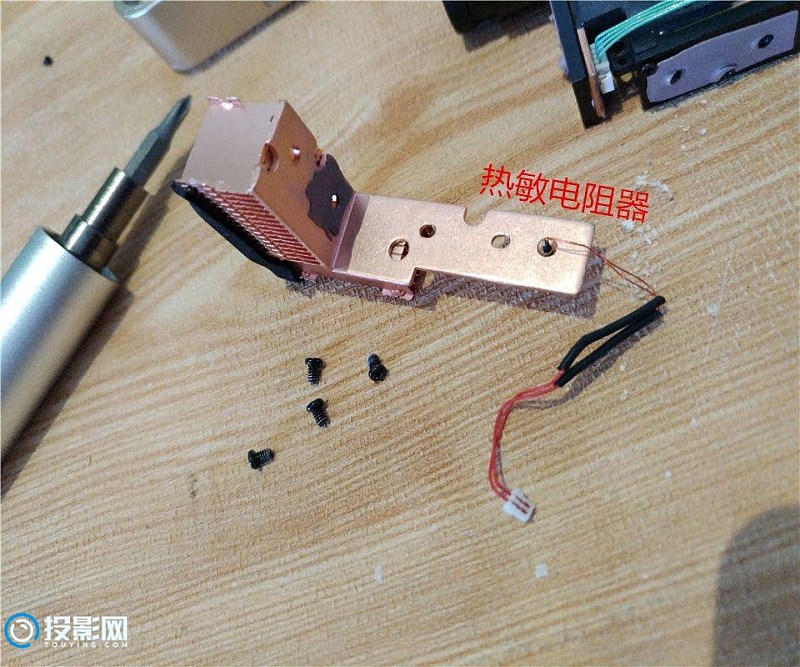

在散热片上方还固定有一个微小的热敏电阻器，用来实时监测内部LED工作温度情况，一旦温度过高偏离正常值，立马启动温控保护措施关闭光源保护内部的LED灯管。官方数据正常使用这个LED寿命长达30000小时，寿命方面达到了普通光源的10倍之久，每天6小时观看可以使用15年之久。

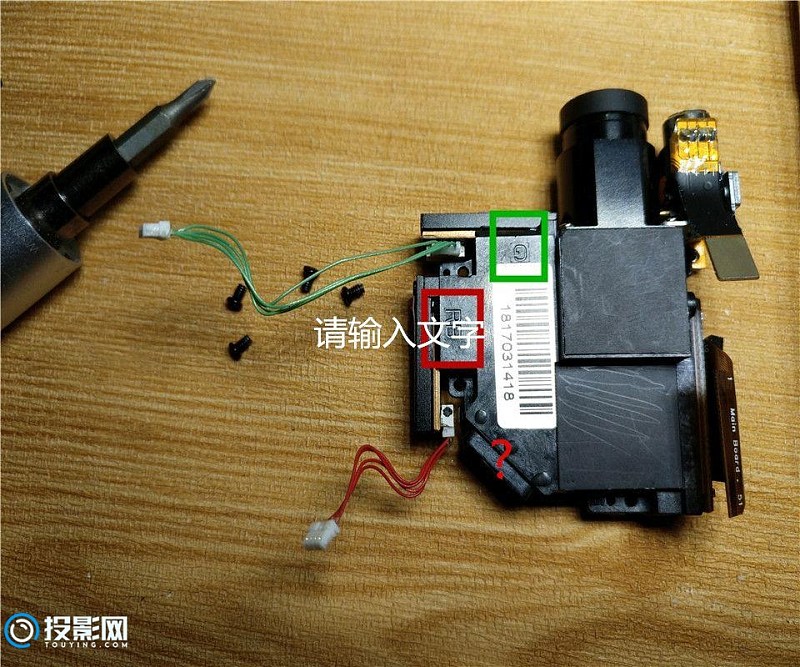

RGB-LED光源器件设计为G枪独立，R枪B枪同组，不是很明白设计者的思路。顺便说一下这个光源亮度可以达到80ANSI，换算成国标应该是300流明，物理分辨率为854*480，具备1700万全色彩显示能力，1000:1的动态对比度，支持1080P分辨率性能，超过95%的NTSC色域。看到这个数据有些吃瓜的群众开始不以为然。好低的流明数值和分辨率啊！体验效果能好到哪里去呀？带着怀疑的态度我也想进一步确认清楚。

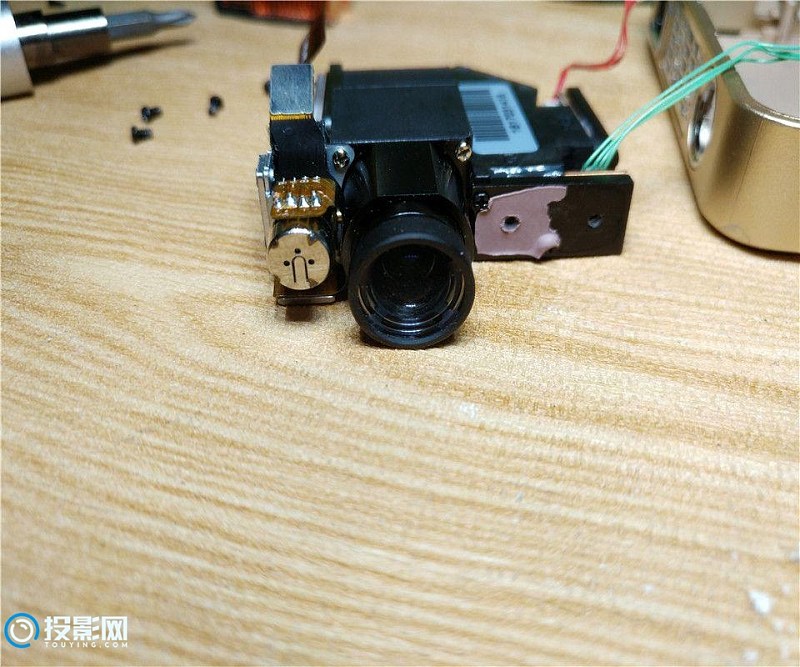

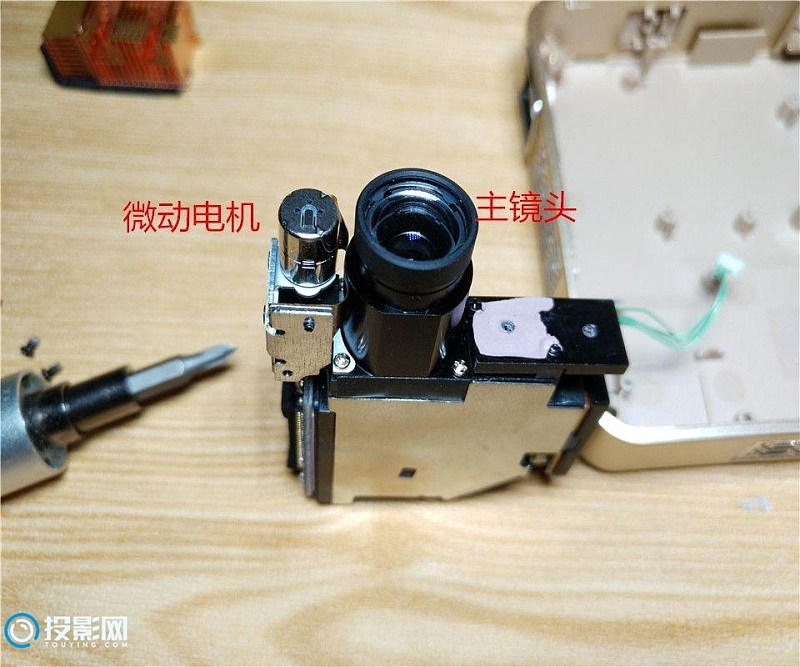

翻个身看到主镜头以及位于其侧边的微动电机，通过这个微动电机带动内部的镜头组来实现自动调焦功能。主镜头内部使用了常见的投影关键数字微镜元件——0.3英寸DMD（Digital Micromirror Device）来实现神画小媚的投影功能，可视数字信息显示。

想要进一步拆解镜头内部结构比较麻烦，四周点胶固定，在条件不允许的情况下不要轻易尝试开启镜头组哦！一旦灰尘进入内部势必会影响到整个画面投影效果。

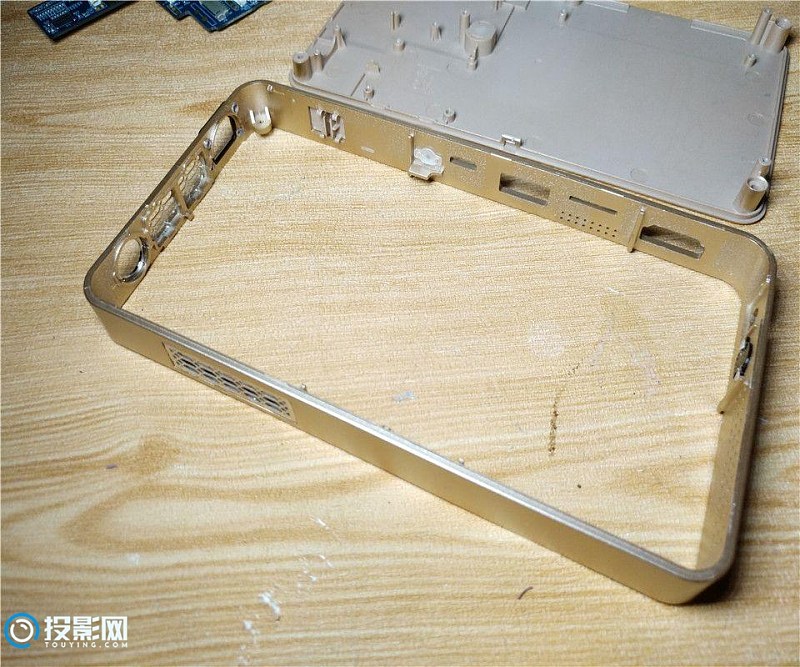

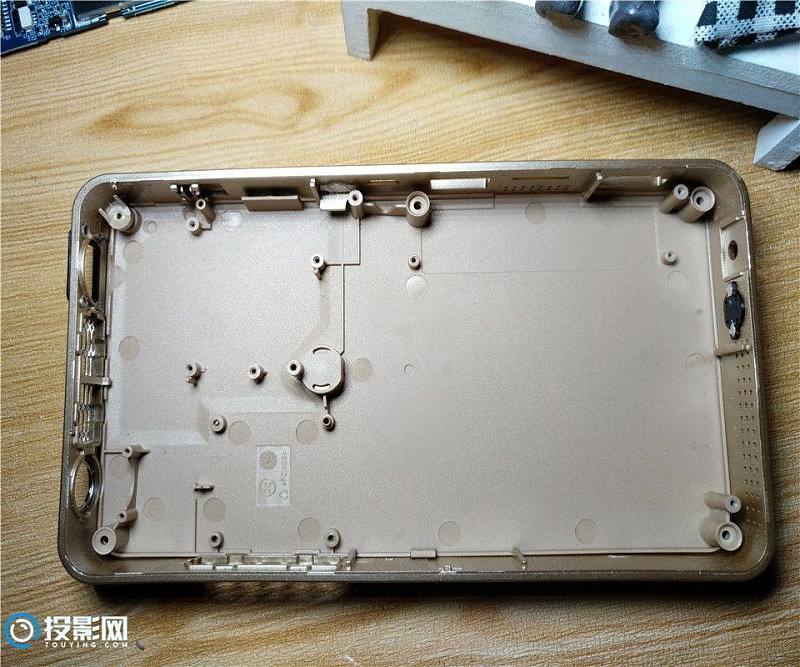

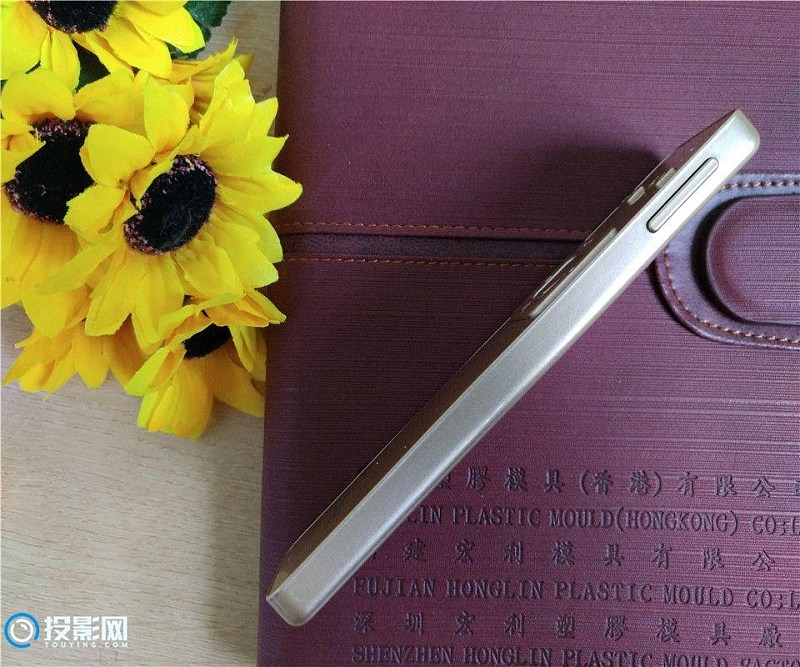

拆解后的中款和底板。中款采用航空铝镁合金材料，比较坚固质地较轻。CNC切割工艺数控冲压制成。

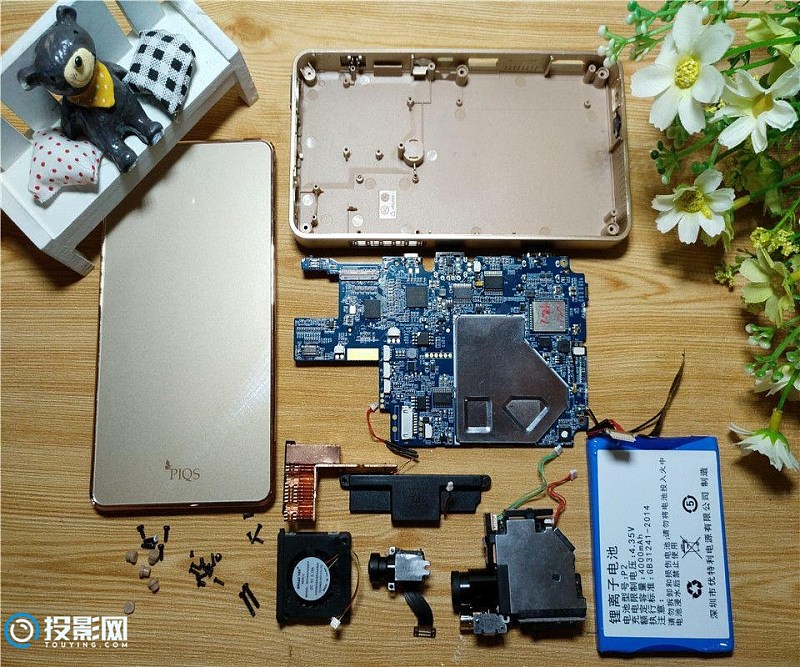

所有的拆解环节到此结束，顺便来一张拆机全家福。小小的神画微投就是由以下这些部件组成。真佩服人类聪明的头脑和科技发展的进步。。。

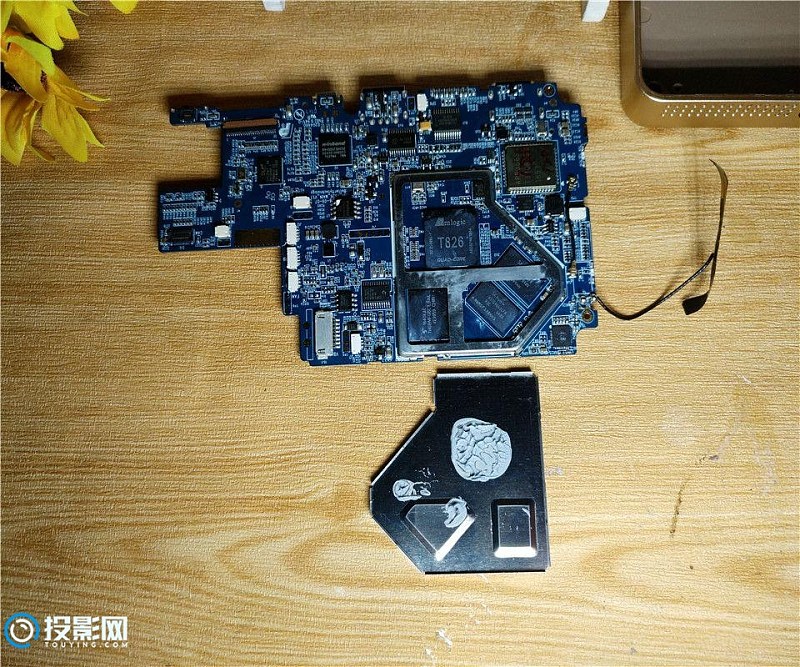

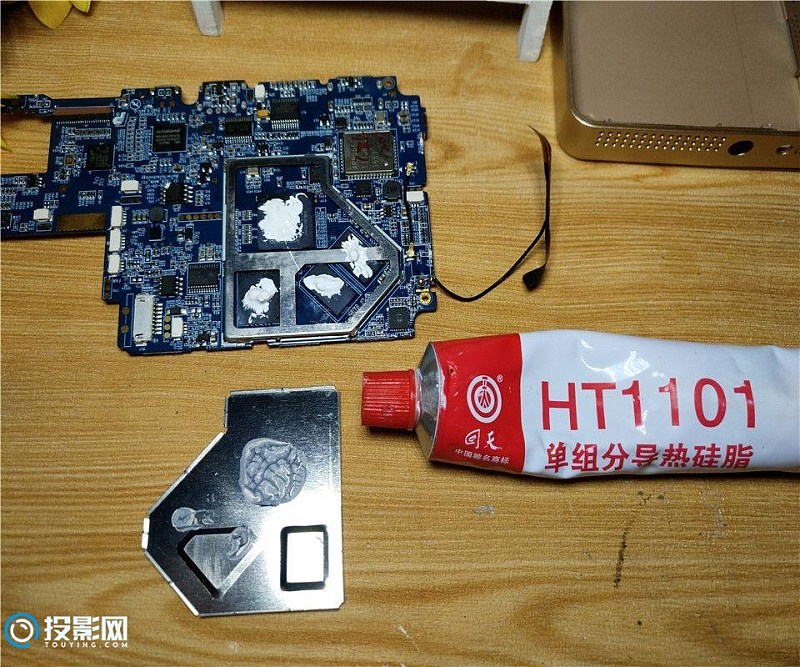

怎么拆下来那就怎么装回去，顺便交代一下细节部分，比如在安装CPU处理器屏蔽罩时要记得涂抹一些散热胶，毕竟这里隐藏着一些大功率芯片发热严重，需要及时将内部的热量通过屏蔽罩进行散热处理。而导热胶很容易将两者无缝连接起来。

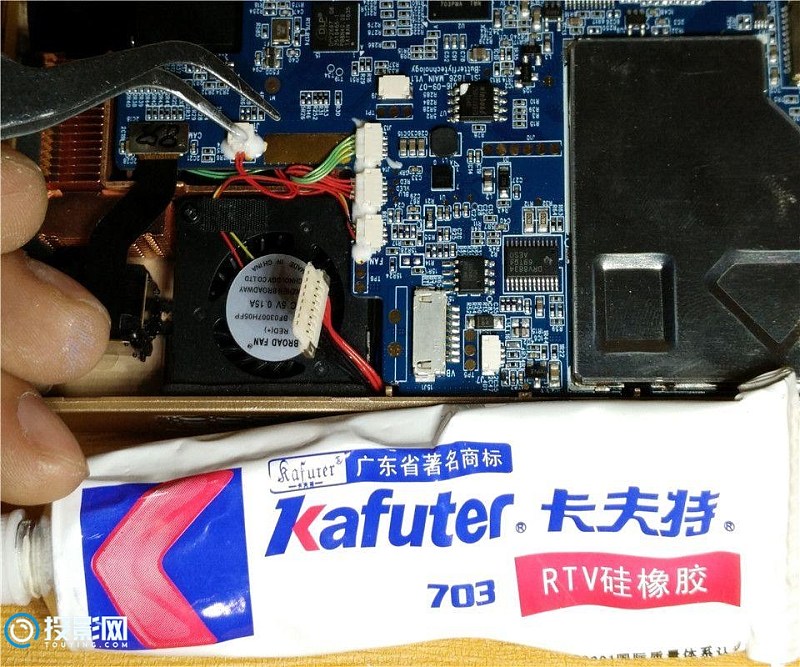

对内部的连接PIN有条件的情况下需要点胶固定，这时家里的RTV硅橡胶就大显身手了，耐高温耐腐蚀绝缘性能好。

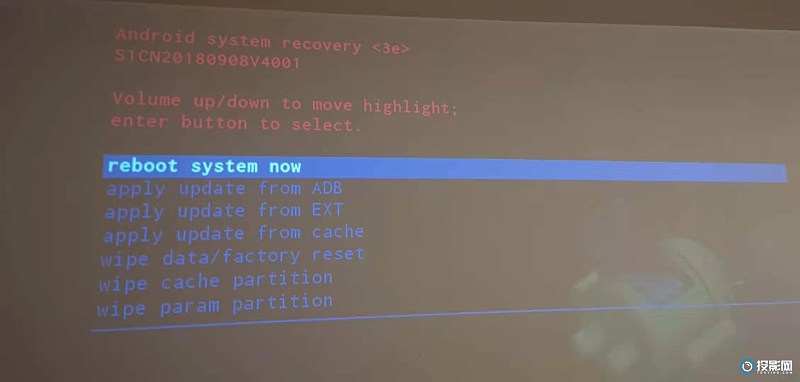

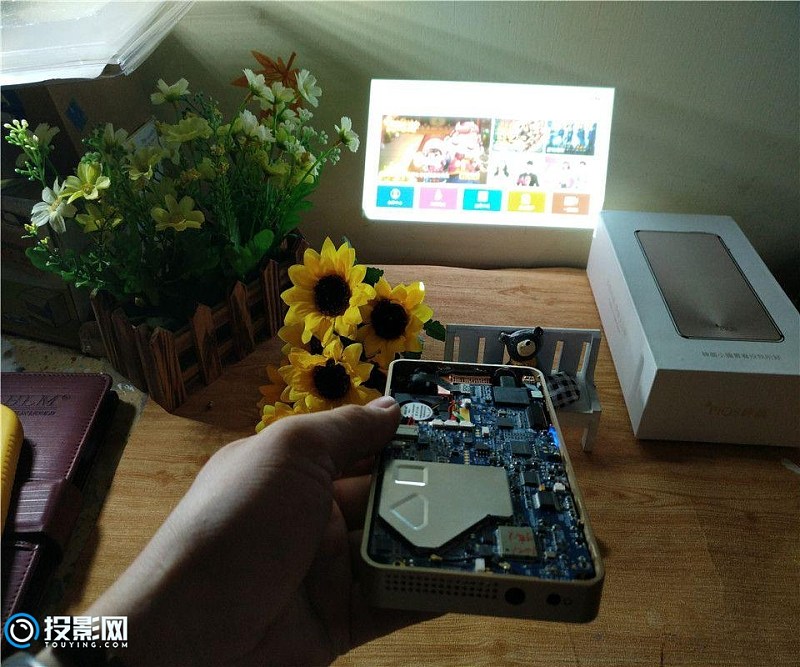

安装好的神画微投先不着急着固定顶盖，开机先试试有没有异常死机变砖，如果有，那就很尴尬了。一般情况下这种状况很少发生在我身上，专业拆机户拆下来的机器估计可以绕地球半圈了。

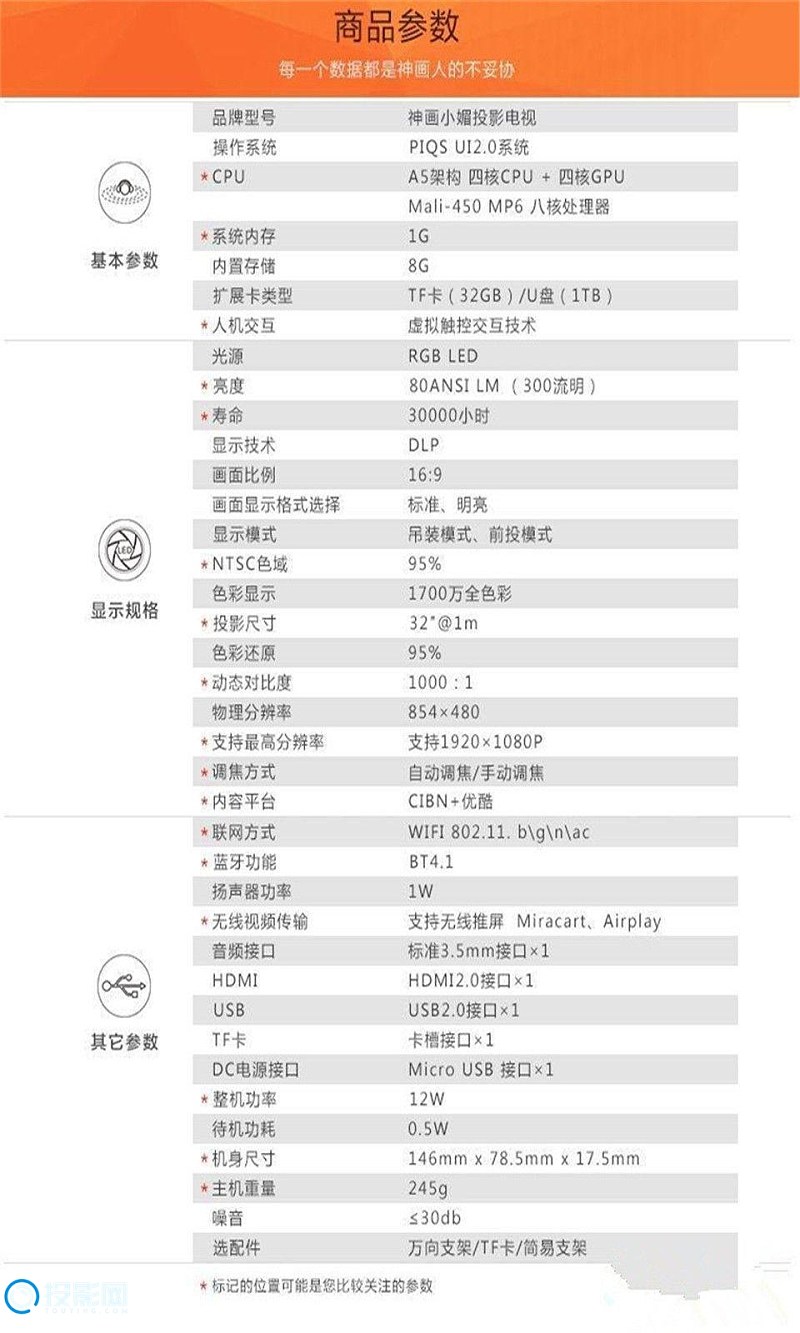

附上一张硬件配置性能参考图进一步了解一下。

系统体验

神画小媚系统搭载的是PIQS UI2.0全新界面，基于安卓4.4深度开发，为用户打造了扁平化页面，分类清晰，电影，电视，轮播，游戏，应用，文件，设置一目了然。以及强大的文件管理，文档浏览编辑等等。通过下面动图稍微介绍一下。

神画小媚S1投影联合优酷和CIBN两个视频平台合作，视频资源相当丰富，为用户提供众多热门影视剧，让用户畅享大屏投影带来的乐趣，完全可以能够满足你日常看电影玩游戏需求。

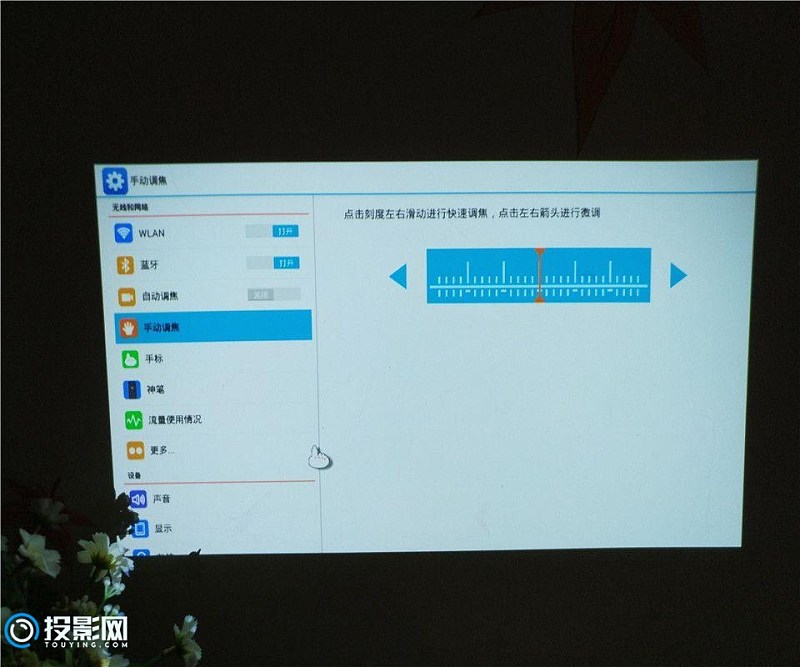

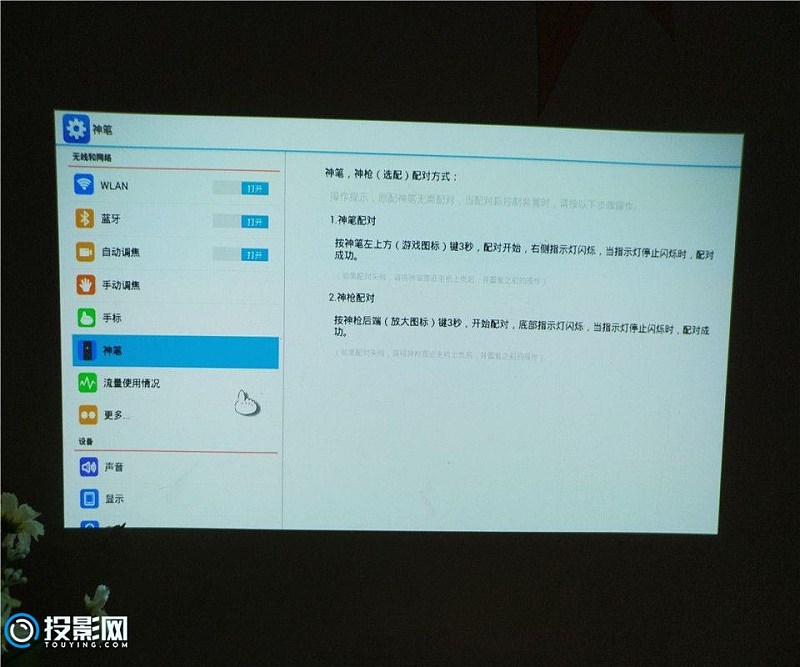

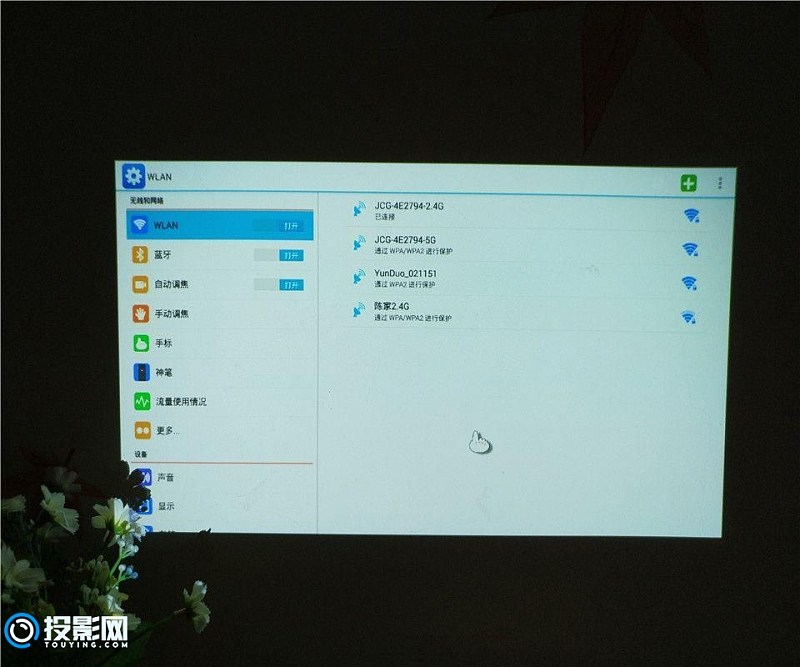

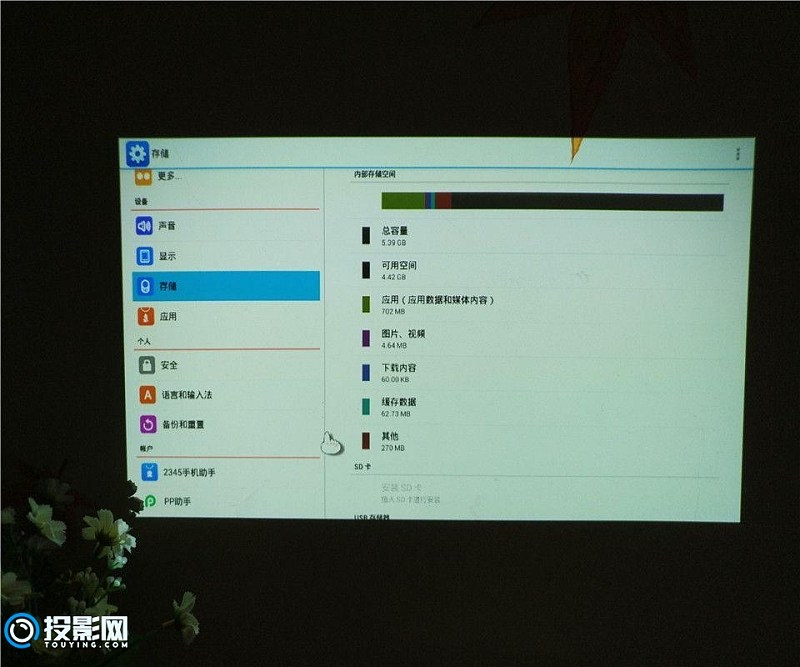

设置界面操控基本跟安卓手机差不多功能，可以对投影的各项配置进行操作，WiFi连接、蓝牙连接、调焦功能（自动+手动 )，声音、显示等等。

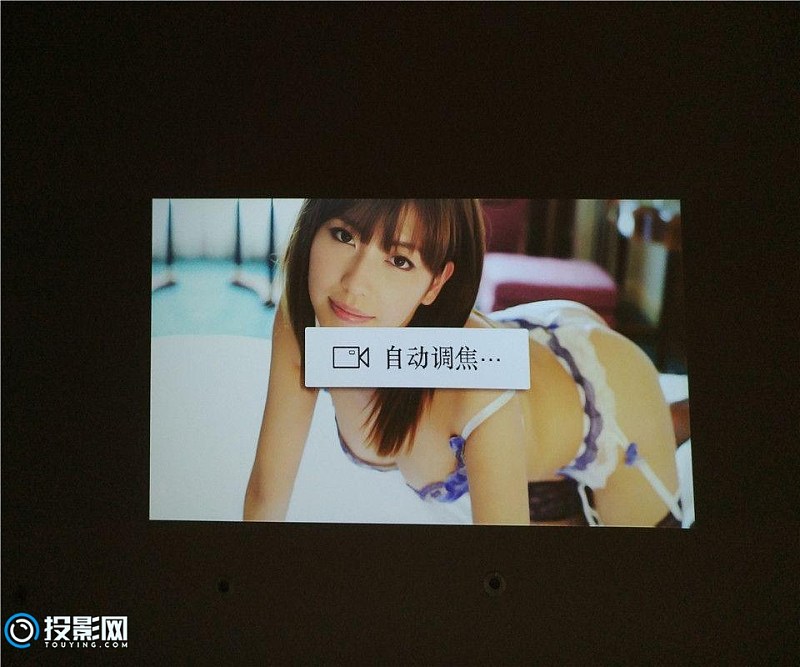

神画小媚的第一个亮点自动调焦功能再次演示一下。看到下面这个镜头老司机们是不是眼前一亮蠢蠢欲动呢？这是要开车的节奏吗？急啥还没调焦呢，聚焦一下效果更好哦！让你看的清清楚楚明明白白。

比起市面上一般的投影仪产品在使用过程中，用户最担心的是场所的变动，投影的移动，长时间工作的LED热度影响而造成成像失焦不清晰。再次进行手动调焦比较繁琐。然而，神画小媚无需担心这个问题，相比起手动对焦，自动对焦明显高速有效。只要镜头距离投射面有发生稍微变化，主镜头立刻进行聚焦调整，2秒钟时间内立刻呈现清晰的画面出来。

神画小媚S1第二个亮点那就是遥控器的虚拟触控技术功能，体验上类似一个空中飞鼠性能，操作时摇晃红外遥控器，画面出现的鼠标手势，隔空就可以随意操控画面，点击，拖动，滑屏，确认都十分方便。让人机交互的操控方式更为简单化。

神画小媚的第三个亮点那就是独有的AR技术，AR技术又称增强现实技术，听起来好有黑科技成分，投影仪也可以这么玩。作为全球第一款搭载AR技术的投影产品。神画小媚它的工作原理也很简单：通过对手部的扫描确认后，在屏幕上把虚拟世界图像跟现实世界实物进行互动。如果说之前的VR技术带给人们的是100%的虚拟世界，那么AR技术则是以现实世界的实体为主体，借助于数字影像技术让用户更好地感受现实世界和虚拟世界的融合。

神画自主研发的AR投影是一个创新技术，打破了传统投影只能看片玩游戏的功能体验，带来全新的有趣玩法。在手部实现树藤、豹纹、机械手臂、骷髅、玛雅图腾等等特效。神画小媚S1N内部采用图像识别，3D重构和自动三维映射等关键技术，通过副镜头实时识别载体，把预置的画面映射到载体上。在音效上，产品拥有高保真独立扬声器，源自宝马汽车音响品牌，高音清脆明亮，中音厚实有力。

投射效果

神画小媚这款产品投射比为1.4:1，也就是说在一米的距离可以投射出32寸大屏幕，只要空间够大距离够远，画面甚至可以放大到百寸不成问题，安安静静的呆在家就可以体验影院效果。说了这么多赶紧上几组对比图片展现一下实际效果吧！

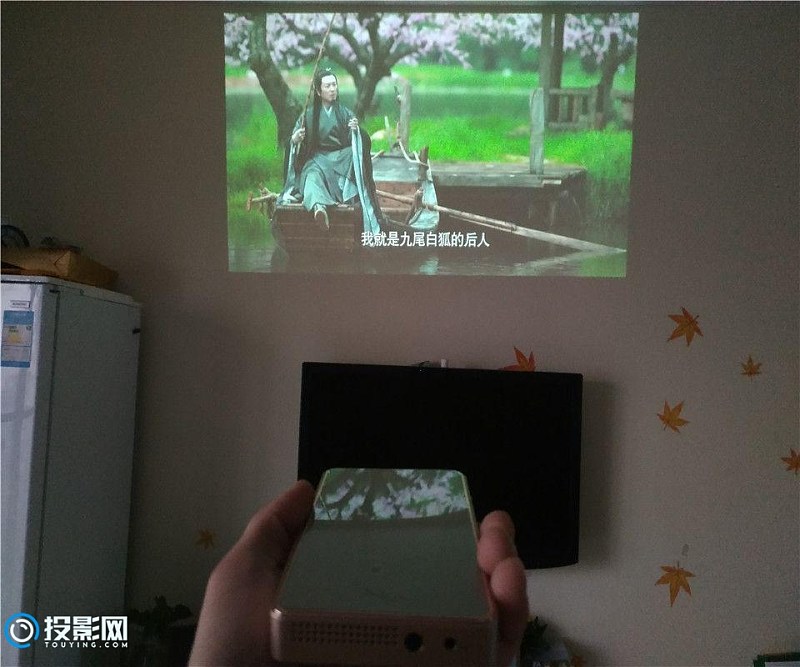

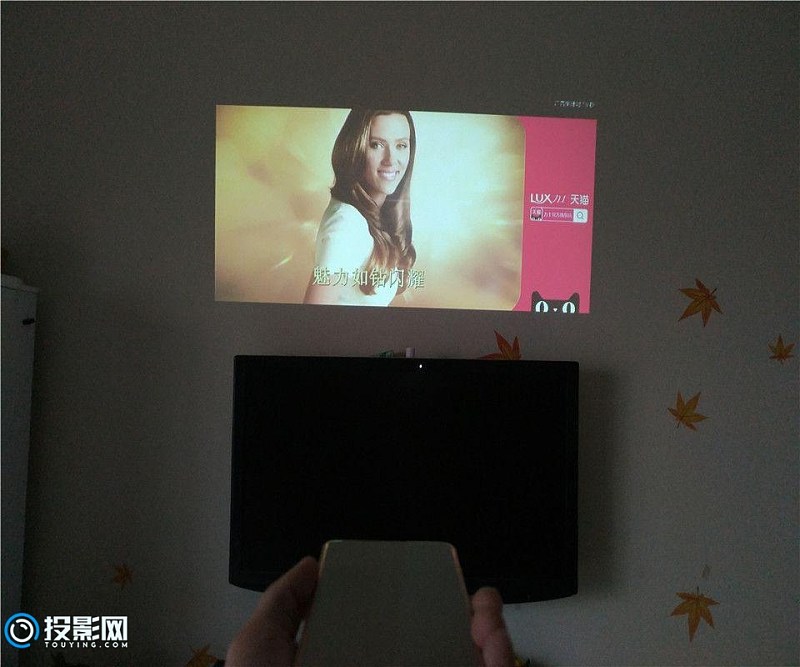

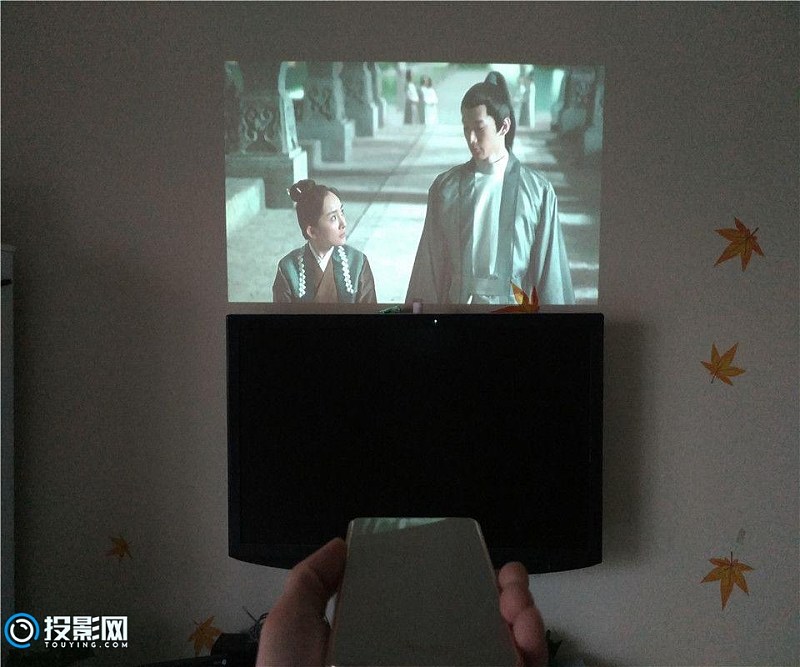

白天模式，正是考验一款投影仪显示性能的极限时刻。距离墙面大概2米距离，投射尺寸大概80寸，下方的50寸大电视为作为参照物。整体画面人物字体还算清晰可辨，亮度一般，神画小媚微投跟大多数投影产品一样，在白天显示效果还是比较薄弱，流明数相当有限。该关窗的关窗，有窗帘的尽量拉起来。

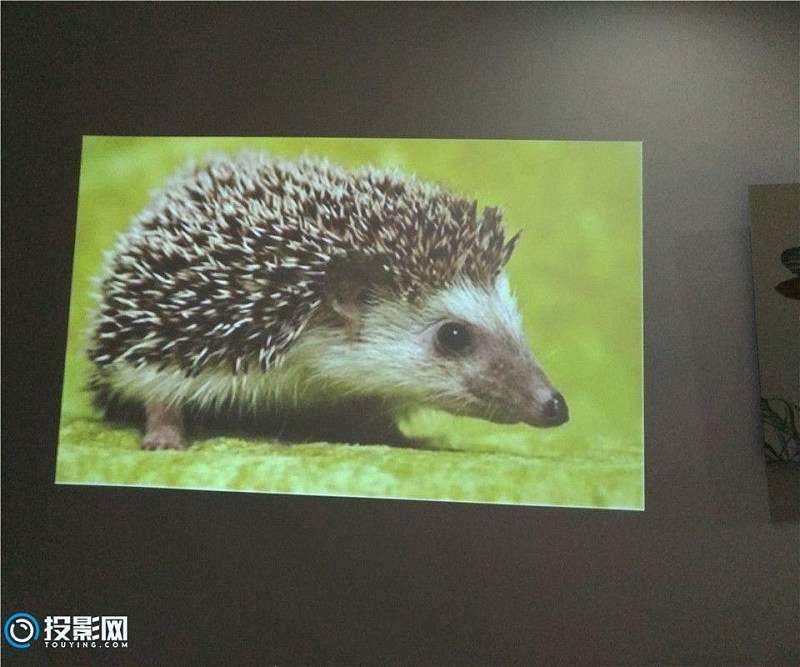

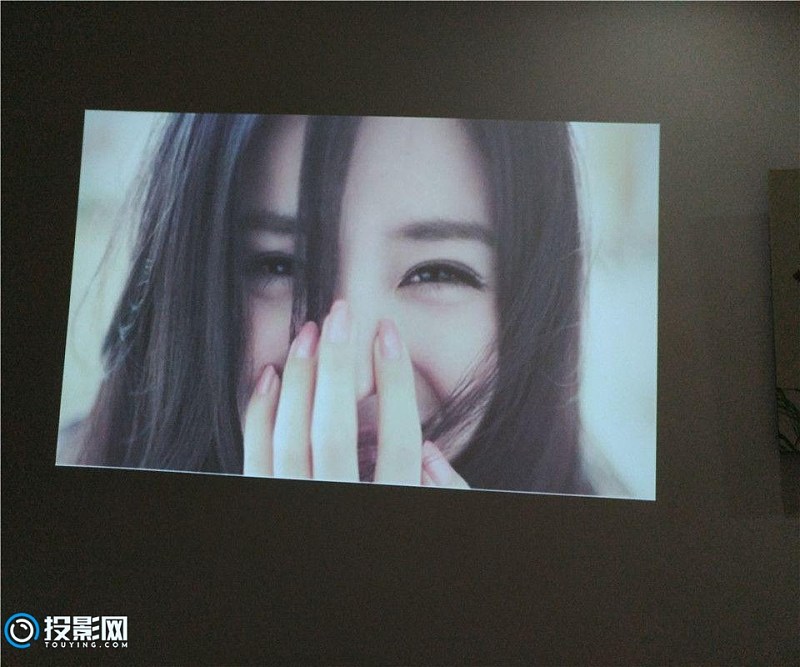

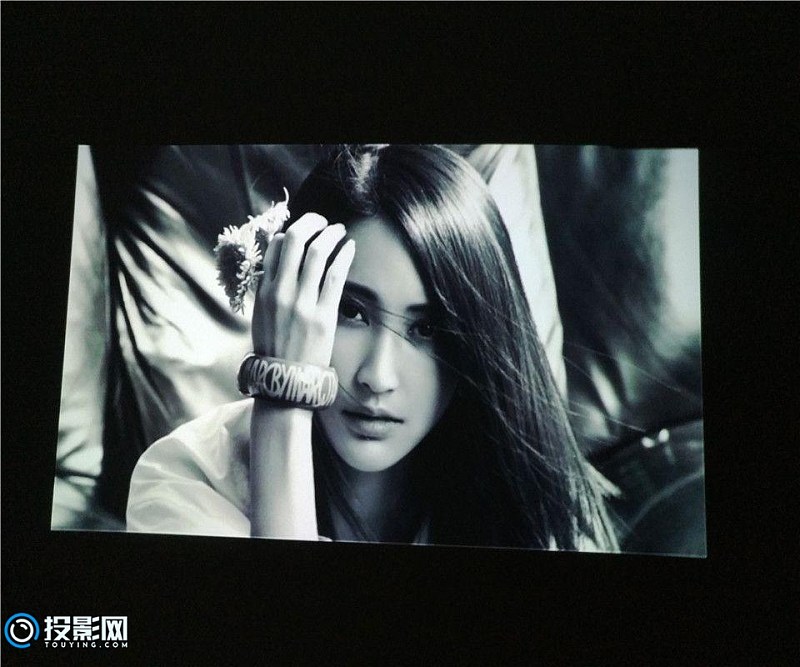

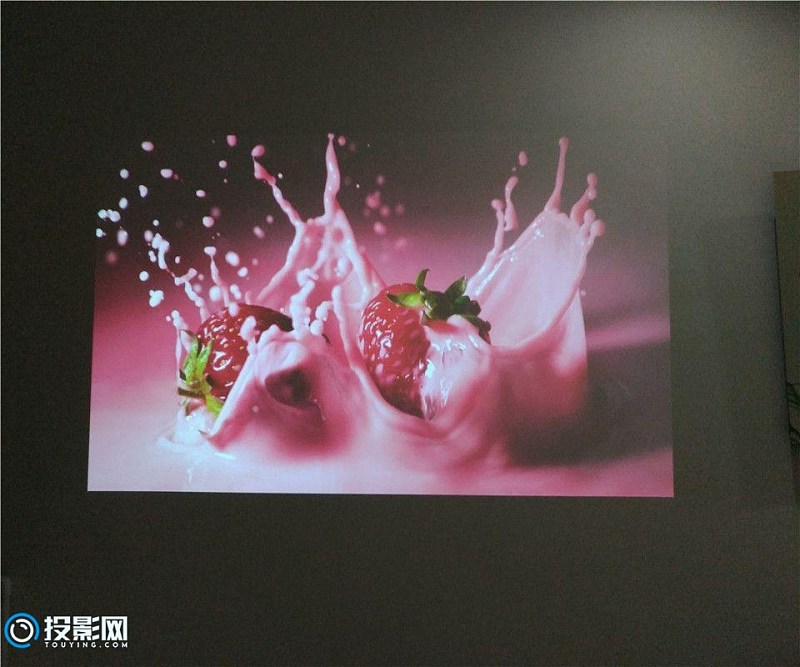

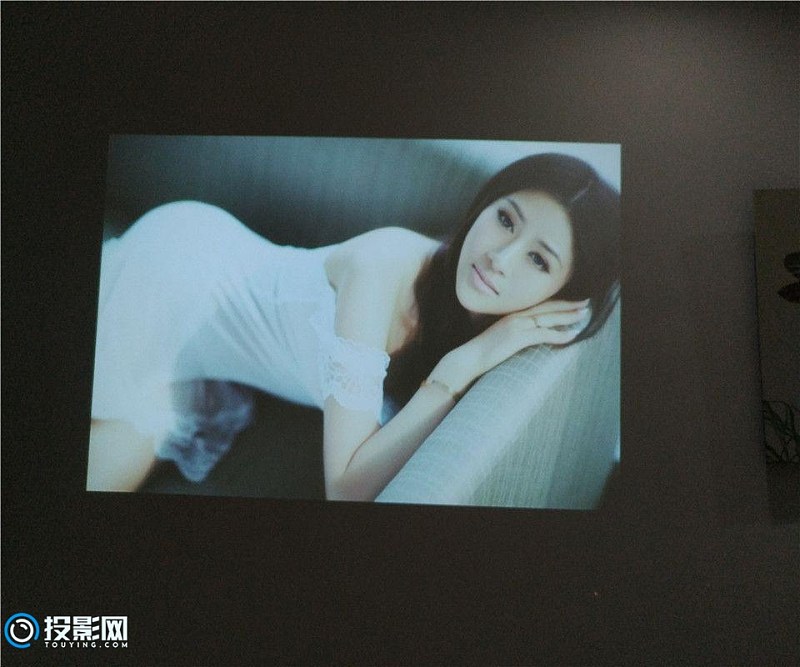

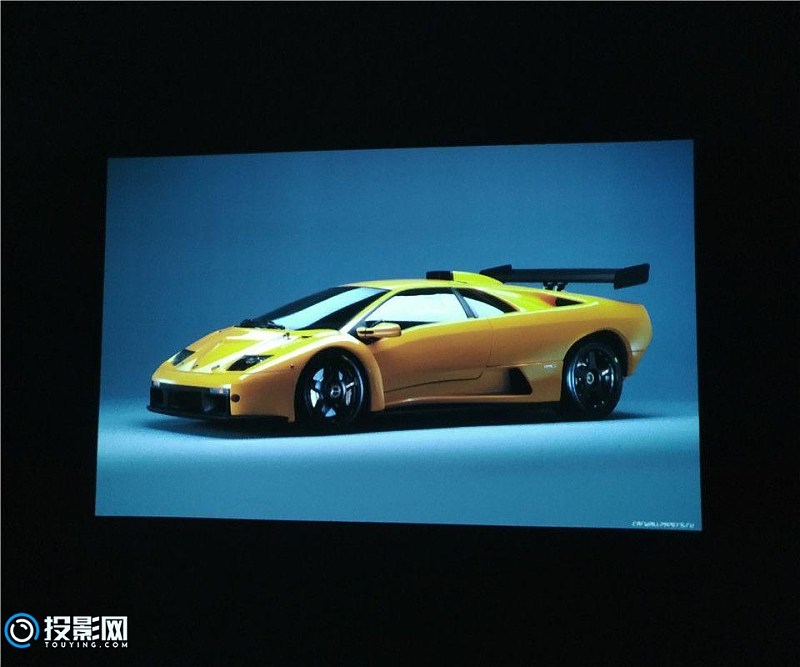

总算等到太阳下山了，看一下神画小媚是否有让人意外惊喜的效果呢！画面投射大概100寸白墙效果。（上：开灯，下：关灯）

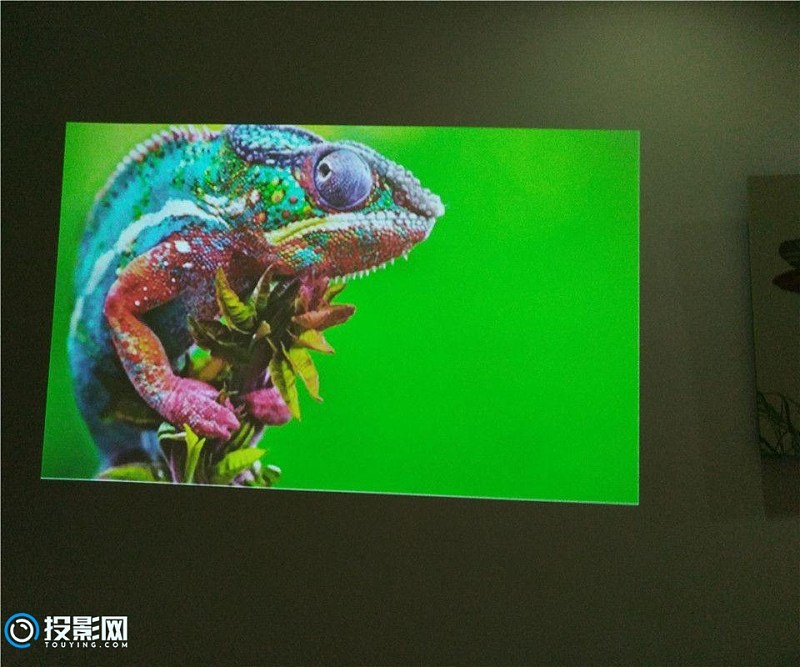

暗环境下的投影效果还是不错的，色彩细腻度可圈可点。视觉上，神画小媚S1采用了德国欧司朗光源和十片高精度光学玻璃镜头，经过高精密镀膜处理，呈现出的画面亮度均匀，色彩纯正。同时，该产品采用伽马校正技术，让画面色彩层次丰富。如果近距离观看还是可以看到斑斑颗粒感，毕竟这一款仅有854*480分辨率的投影产品。

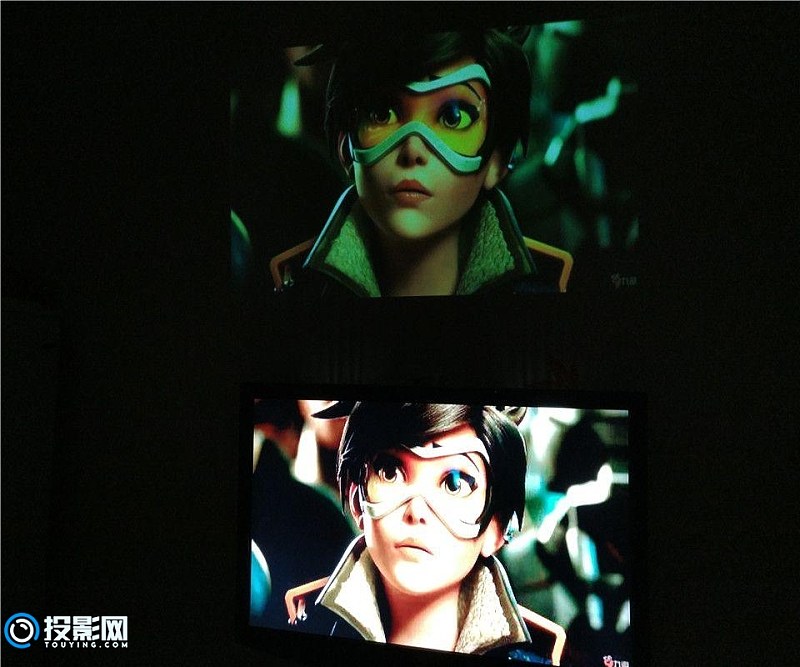

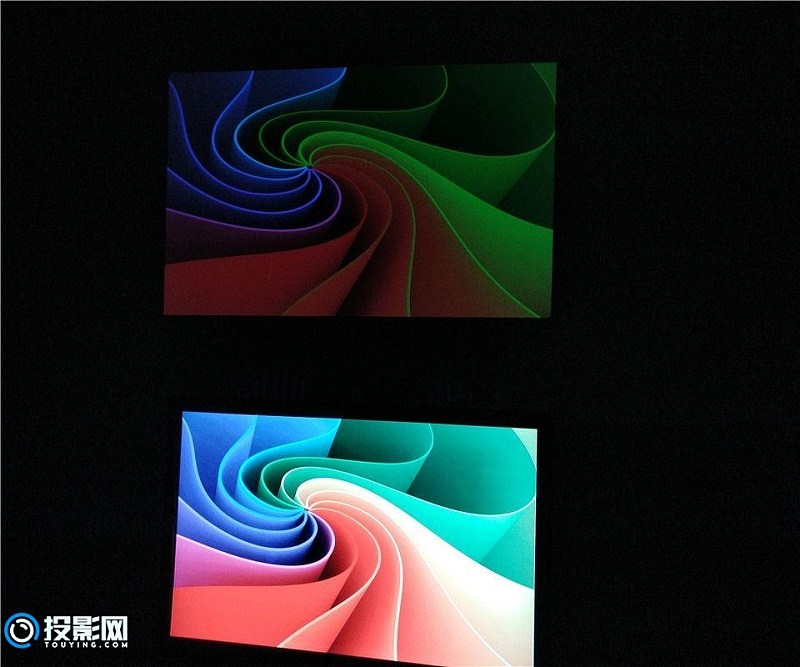

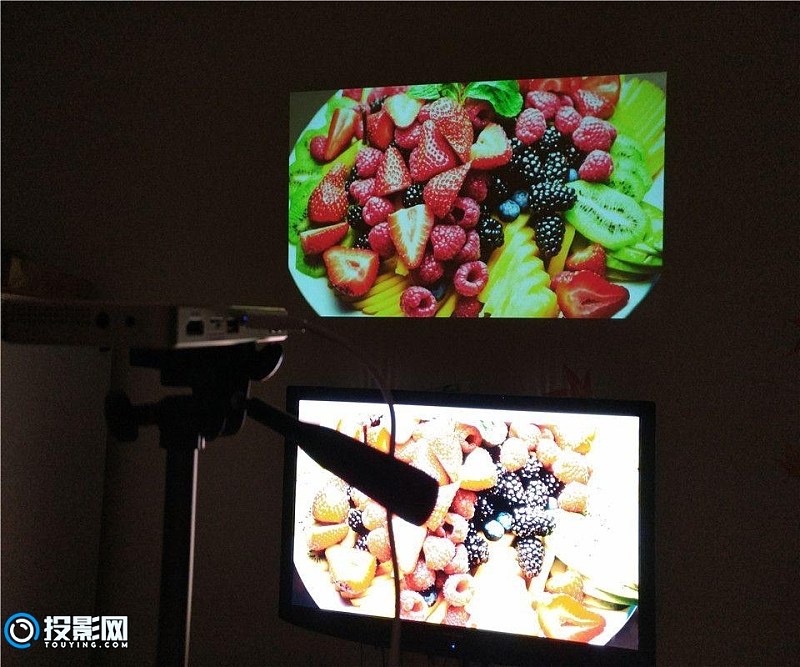

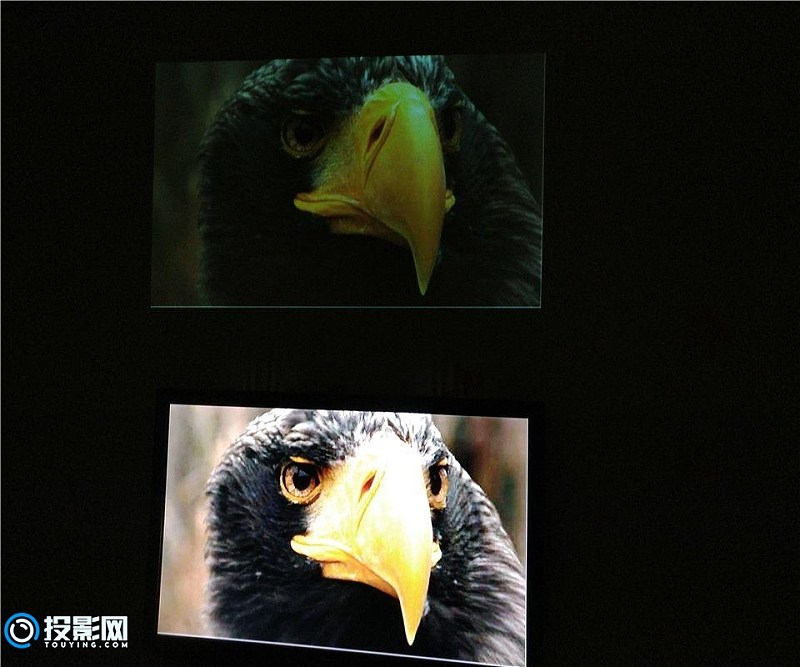

打开家中客厅的大尺寸电视跟神画小媚画面进行对比看看。（上：神画，下：电视）

看过上面几组对比图片，是不是给你的第一感觉：同尺寸条件下，神画小媚画质偏暗不够鲜明。其实，这跟我的拍照对焦点有一定的关系，像下面这组同样的画面，拍照对焦点在神画上面就比较鲜明一点，当拍照对焦点移到下面电视后，画面就开始暗了下来。另外一点，由于电视的成像（直投）跟投影成像（反射）截然不同，电视工作中背光较亮。相当于开启了室内灯光，在这个环境下的神画微投出来的画面较暗了许多。

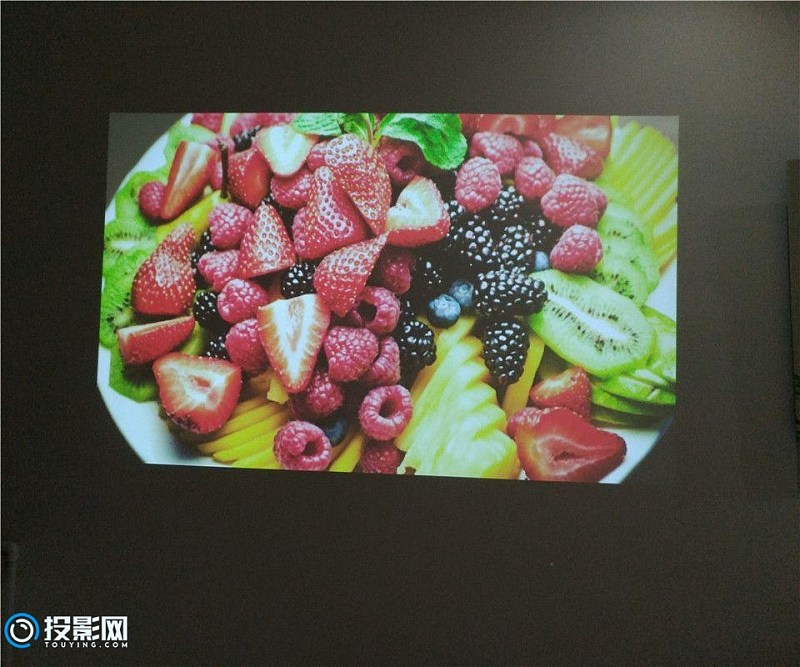

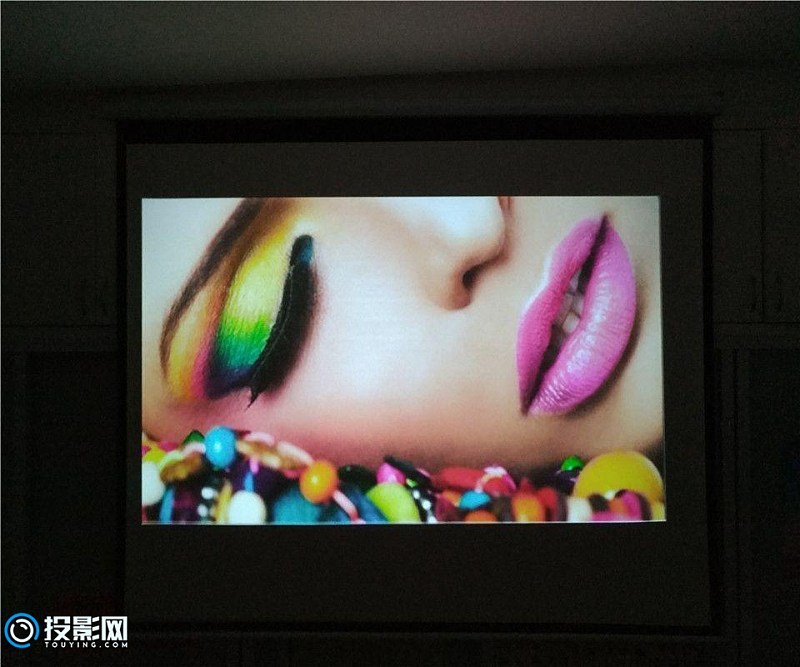

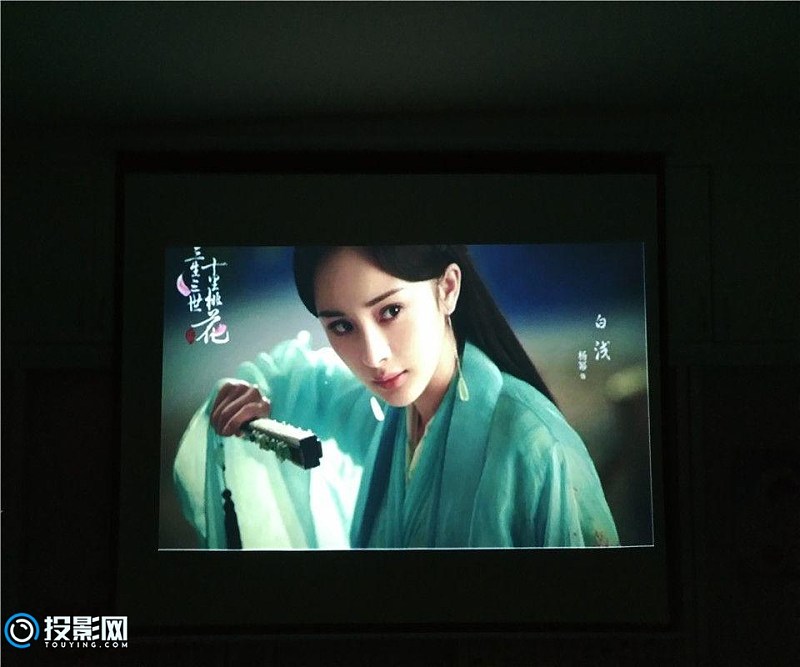

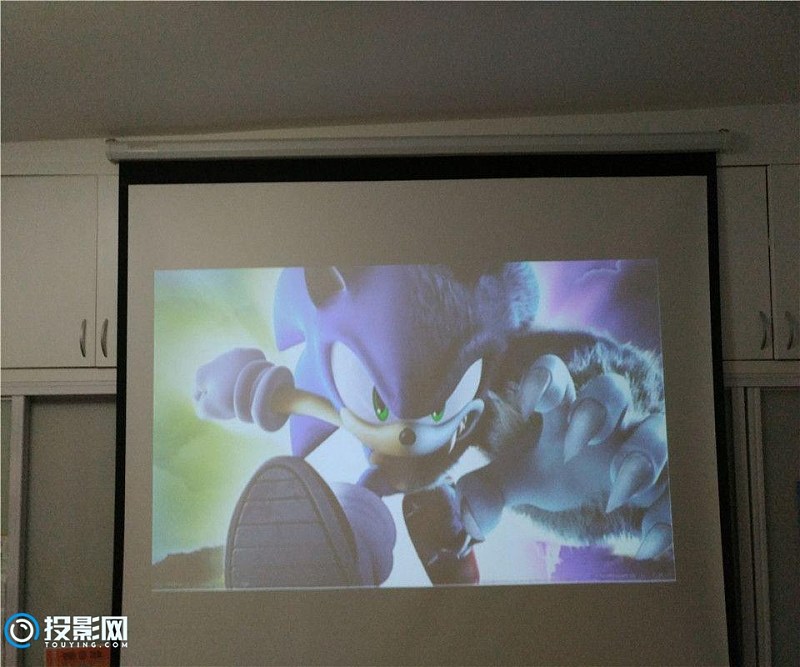

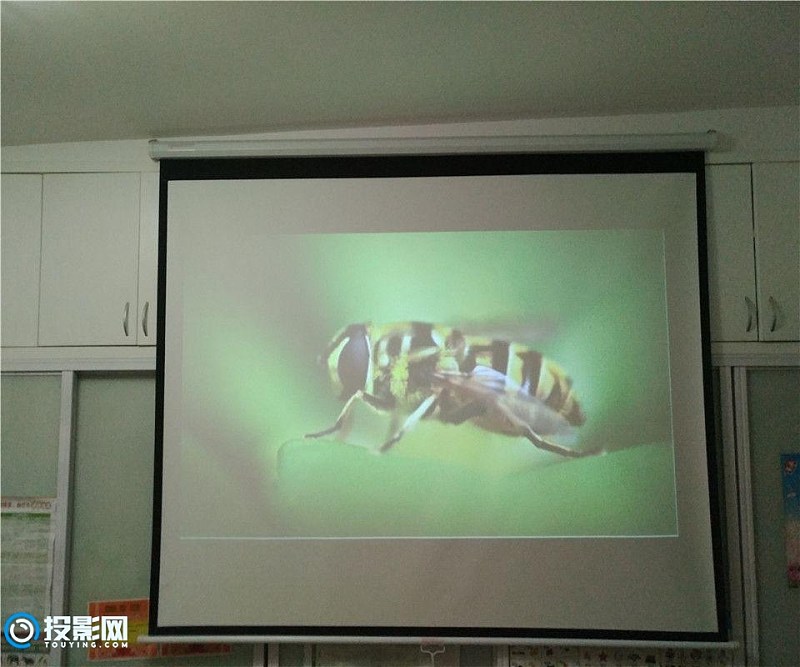

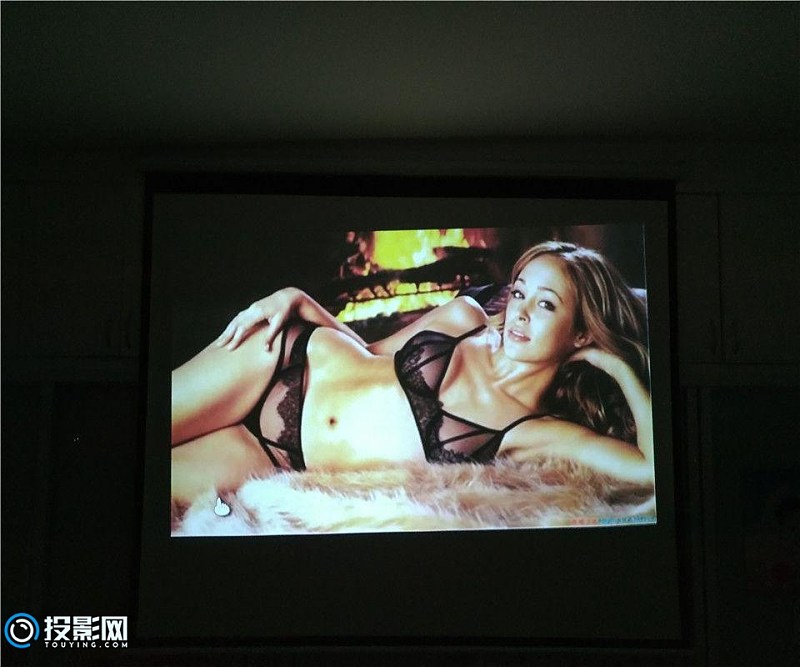

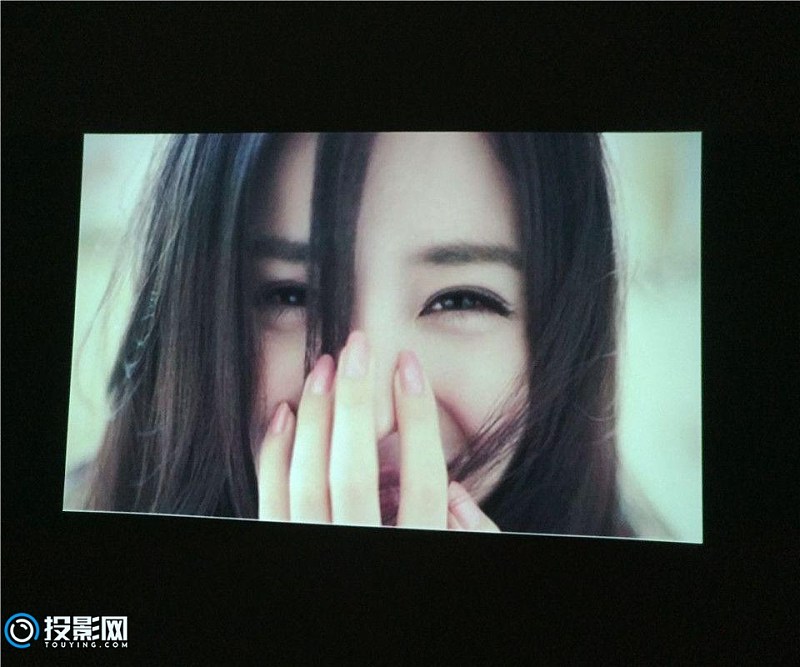

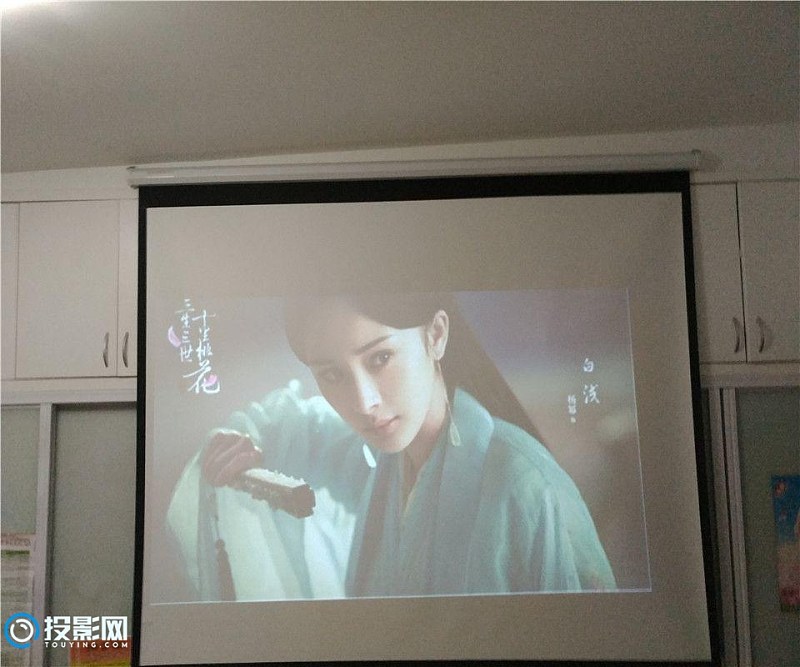

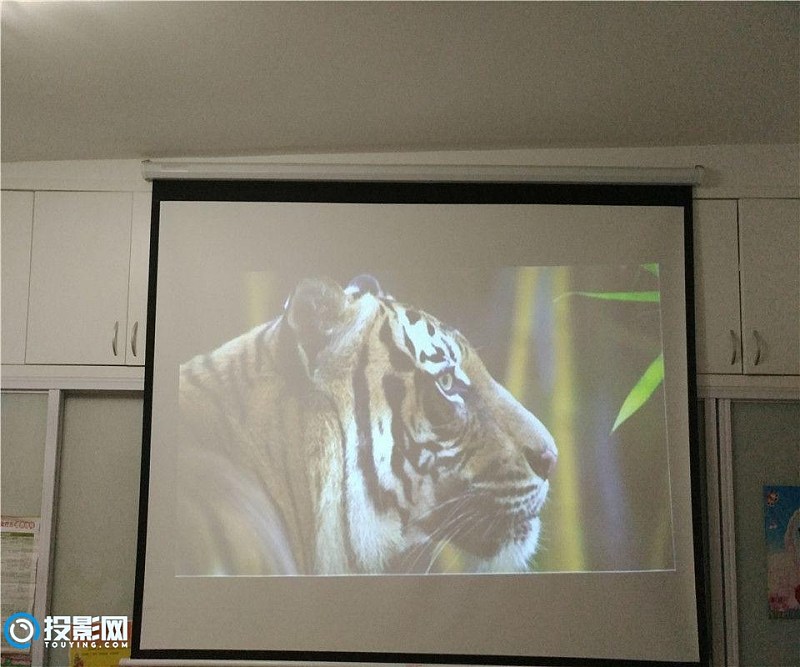

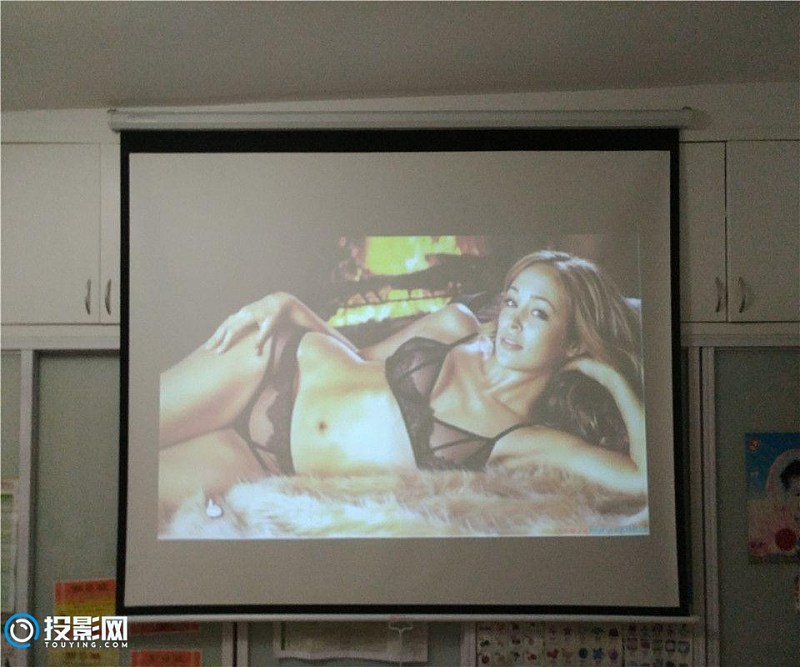

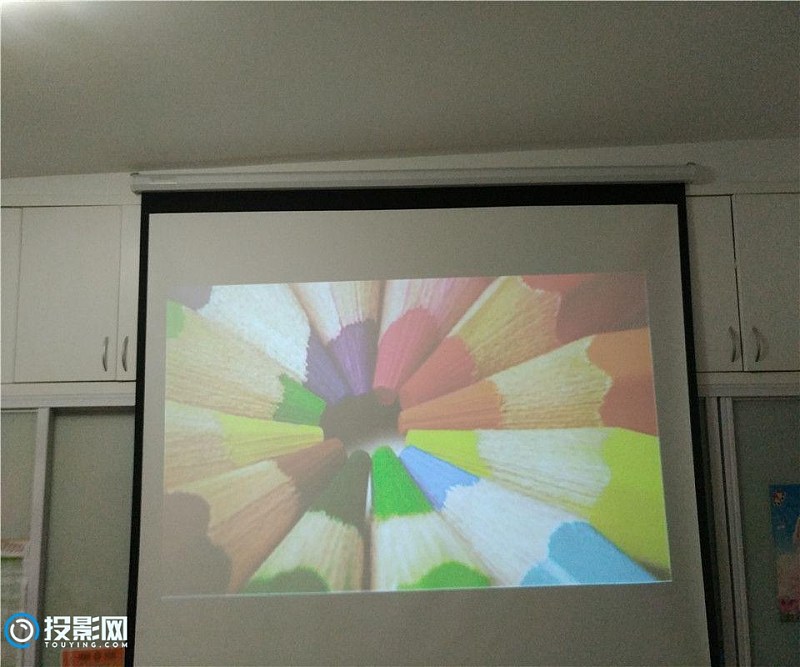

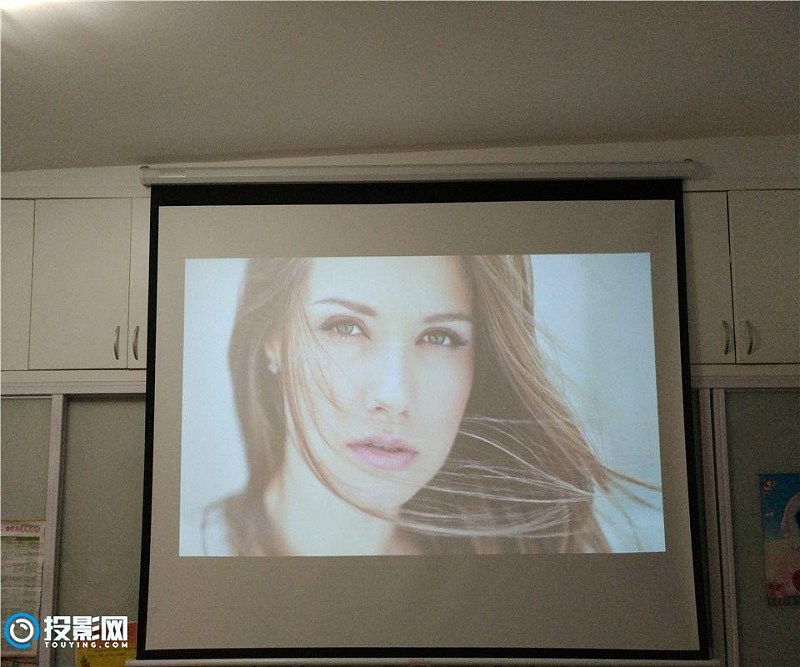

换个环境，来到卧室看看开灯和关灯效果，使用的是普通100寸白玻纤幕布作为神画小媚的投射面。如果使用高分子纳米抗光幕布效果应该更加完美。通过图片可看出在色彩还原能力还是很高。

投影相比较电视还有一个好处：就是可以随便移动随意投射，比如天花板模式，近在眼前的画面让人心旷神怡，一天的疲惫可以躺在床上轻松一下。

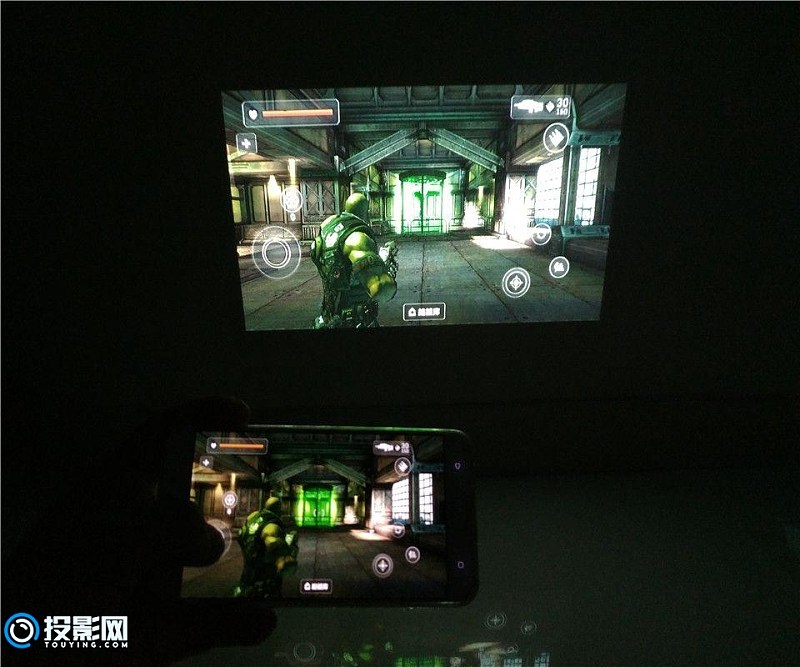

通过手机无线投射设置，将手机上的图片，游戏，视频都可以通过神画小媚同步播放出来。实现小屏到大屏转换不成问题。

总结

通过对神画小媚的使用体验，感觉跟同价位的其他品牌微投有更好的观影效果。加入的虚拟遥控器，自动对焦，AR技术让这款神画小媚增色不少。对于这款可以放入口袋的投影产品，携带便捷性能卓越。局限于其流明数还是不够理想，物理分辨率较小的情况下，白天环境以及夜晚开灯情况下画面亮度较弱，建议最佳的投射尺寸控制在32寸以下。如果到了晚上关灯情况下投射尺寸控制在100寸左右，大尺寸画面带来更好的视觉效果。虽说神画小媚的亮度无法与市面上的其他高端极米相媲美，但基于日常使用还是能够满足的。在实测过程中小媚在较暗环境下使用画面效果还是蛮不错的。

建议改善：

1.本机自带的喇叭响度有限，观看大片必须连接蓝牙音响才能达到更好的震撼效果。2.LED光源散热效果不佳，风扇进气口开孔位置不理想，容易被主板，电池阻挡，建议开孔位置移到风扇下方后壳位置。这一点酷乐视Q6投影散热设计的就比较到位。3.原装充电适配器输出电压5.5V设计偏高，虽然说明书中有特别指出必须使用官方配置的充电器，造成普通手机适配器5V无法兼容使用，不能通用。考虑到在户外使用情况下，部分移动电源也是无法正常对神画小媚进行充电使用。4.内置的锂电池容量偏小，续航性能欠佳。想要完全体验一部大片观影时间捉襟见肘。如果能增加到5000mAh，应该可以达到100分钟左右的播放时长。5.神画小媚没有自动梯形校正功能，比较遗憾。正投或者吊投需要调节好角度。
