酷乐视S3拆机更换芯片,手势控制也没体验上就坏了

发表在 酷乐视投影仪 2019-12-2 16:21

两年前,看上了主打手势操作的酷乐视S3旗舰版投影仪,可是至今都还没有提要到,说是后期会更新实现,更新了N种版本也没有看到。最近播放的时候出现了很多的小白点,直接影响观看了,质保肯定是过了,网上看了看大概率是显示芯片部分坏了,只有换芯片了,返厂维修价格太贵,果断放弃了,最后还是决定自己动手吧。

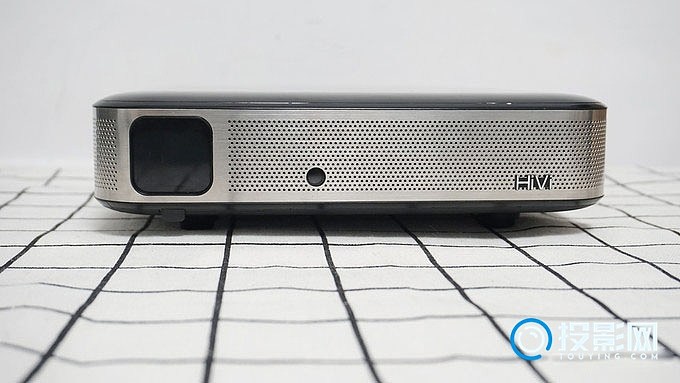

先看看酷乐视S3的外观,扁平式设计耗时比较耐看的,投影镜头内置在正面左侧,镜头位置带有开关设计,底部把手可以控制开关机。中间偏左侧底部位置有一个小圆孔,是用于自动调焦的测距镜头。右侧位置贴有HiVi金属字,是与惠威音响深度合作,内置双8W发声单元,数字同轴音频输出无损音质。



顶部所谓的手势操作,一次也没有使用上。开机后,顶部会有亮灯一圈提示。

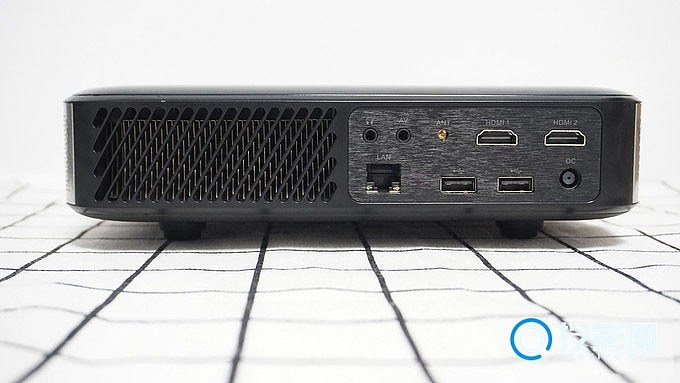

背面位置左侧为出风散热位,右侧为功能接口,右侧有3.5mm耳机接口、mini AV接口、DTMB天线接口、2个HDMI接口,RJ45网口、2个USB接口以及DC电源接口。对于微型投影来说,酷乐视S3旗舰版算得上是面面俱到。DTMB电视系统接收功能,接上天线可以直接观看无线电视,配件中没有配置接收天线,后来在淘宝购买了,在广州也只收到几个没什么内容好看的台。



底部为塑料磨砂面板,一侧设计有半透明栅栏进风孔位,内置防尘网。转开螺丝,可以见内部右侧为PCB电路板,疑似用于增强天线信号作用,这个孔主要是担当散热进风口。底部四周设计有橡胶垫脚,可自行旋转调整机身高度,也具有避震作用。中间位置预留安装螺丝孔位,可以和摄影三脚支架或是吊架安装使用。



之前拆卸手机时用到的一些工具,这时候就可以用上场。

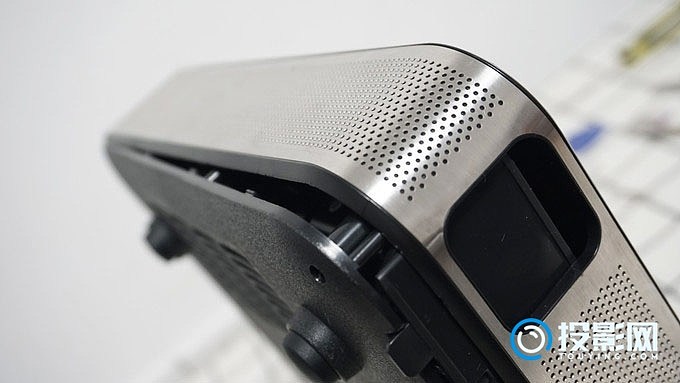

从底部镜头位置撬开,全包式环绕,每一条边有两个卡扣,都比较好拆卸,就背面接口位置需要用一些技巧挪开位置。



拆开内部有几条天线,连接固定在顶部,固定一端无法拔开,只能从PCB板上的连接端分开,稍微用点力拨开,安装回去。

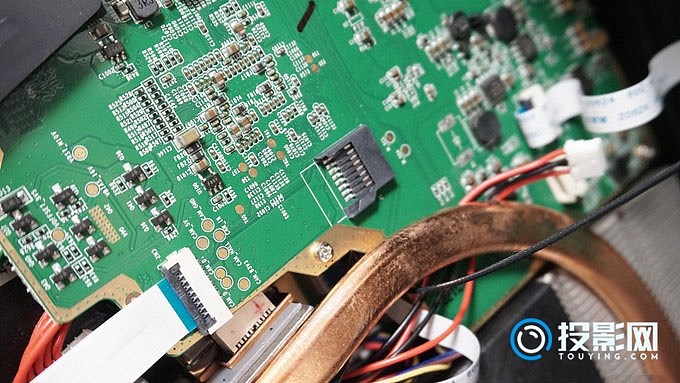

转个角度可以看到光通道、散热风扇、顶部只会发光的“手势”PCB板,顶层电路板有个空着的卡槽,看着很眼熟,拉近一点瞧瞧。



居然是个TF卡槽,这机子机身16G存储空间,本身系统就占用了一大半,再装点程序就所剩无几,完全可以加上一张TF卡,像手机一样增加存储空间。



侧面可以看到投影内部是由两层PCB板组成,上下层多个接口通过软排线和插线连接。中间位置设计有个小风扇,再过来右侧还有一个小黑块,通过螺钉加固排线。



顶部的PCB板也是通过螺钉固定,最上面还有几根音箱连接线,穿过金色的导热管,虽然把固定的螺钉都卸下,想要直接把电路板挪出来还是有些难度的。除了固定的卡扣之外,内部中间位置的散热板会卡到元件。



分开后,内部两块大型散热块,其中为系统CPU芯片,另一侧可以看到是DLP芯片。



还有刚拆卸拔下的线,它所连接的USB接口双频双通道蓝牙WiFi二合一模块ZK-7632。



电路板头部连接的线端,用蓝、红、绿三色标识,不知道是不是RGB通过三色汇聚形成的投影画面?下面的盒子用黑色胶带密封,倒是挺神秘吸引我去拆开。



原来内置的是投影仪多个非球面玻璃光学镜片,通过光的折射原理,最终汇集到显像管中投射出来。



在挪开内部音箱的时候,把电动对焦马达也卸下,还有这自动对焦模块,能够实时动态对焦,开机即可测算出实际距离并实现自动对焦。

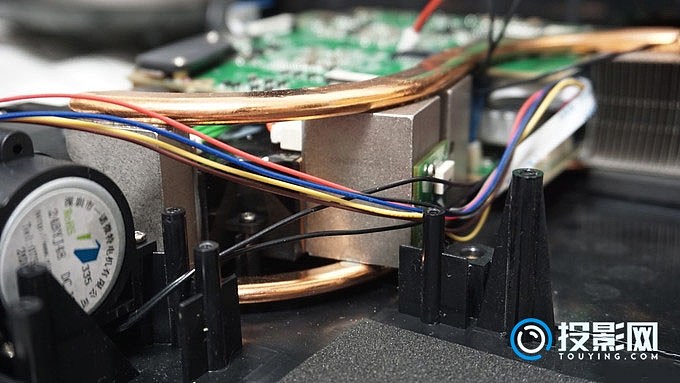

除了顶部的散热管之外,底部也有走一段散热,接壤三色连接端,看来这几个也是发热大户。



转了一圈没有看到DMD外形一般的元件,问了客服才知道,一般DMD都是设计在镜头的旁边。只有这个小型散热块被忽略过,看来有这个可能了。




拆了一层,里面还有一个用螺钉固定,像是不锈钢材料的保护盖。



再到下一层是个黑色避光的缓冲垫。

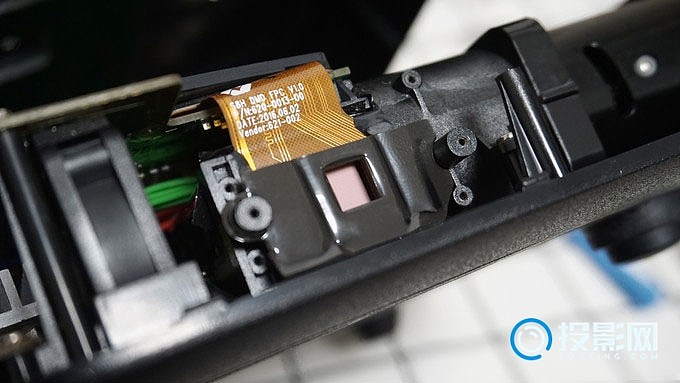

终于看到了电路板所连接的软排线,稍微用工具翘起一边,松开两侧的固定柱。




发现了目标元件,内置缓冲垫,只有密密麻麻的金属垫互相接触。拆下主要是看型号网上是否还有售卖,撕下粉色的布纸。1191-403BC型号,还好某宝可以买到,十分庆幸。全新的要500元,二手拆机的要350元,价格还算是可以接受的范围之内。



DMD芯片另一面残留投影画面,可以明显看到系统的操作页,四个框框操作项。

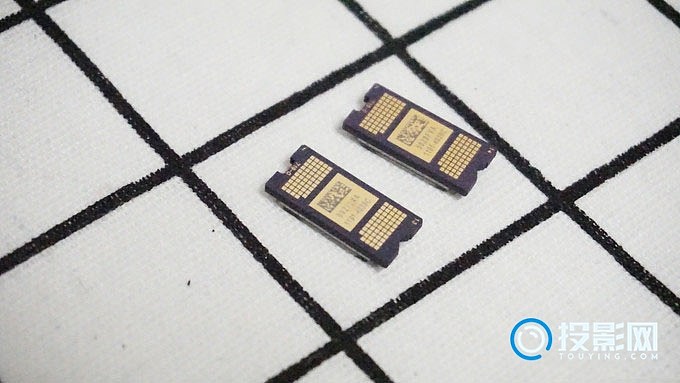

购买之后,店家发货也是迅速,包装简陋,好在DMD芯片也是轻盈,一个密封袋和一个缓冲胶垫。



看到背面一直型号一致,背面金属触点干净,正面没有残留的影像,我就放心了。



直接安装上机测试,看能不能点亮,光亮出来的时候就知道稳了。



开机广告都看得很清晰,酷乐视S3旗舰版具有自动调焦功能,所以也不需要再去修改焦距。



测试了下画面,和之前的芯片基本无异,画面细节色彩表现还可以,可以确认签收,这个算是一次成功购物。



在看回之前安转在机身上的TF卡,32G的内存卡显示为移动设备1,也可以正常使用,显示为29.8G,原来机身可使用的也只有5G而已,多数使用的时候,还是用小白文件管理器,查看家庭网络,再搜索网络NAS,观看一些私人影片。



这次修理更换DMD芯片整体上算是成功的,唯一的遗憾就是拆开镜片盒之后,黑色密封纸有些贴不回去,配件的密封性没有原装的好,导致某些画面下,有几个小光斑显示在画面的左上角,虽然不影响整体的使用,但终究不完美,之后再买点黑色胶布完善下。
