坚果J6S投影仪拆机图分享,拆机清理过程图片

发表在 坚果投影仪 2020-3-12 15:40
坚果J6S是一款发布很久的投影仪了,服役也有好大一段时间了,也没有怎么清理过,画面感觉没有原来那么清爽了,干脆就拆开来清理一下,也不知道自己能不能装回去,所以就手机拍了一下过程,装的时候记得按照图片组装。正好也可以来和网友们分享一下。

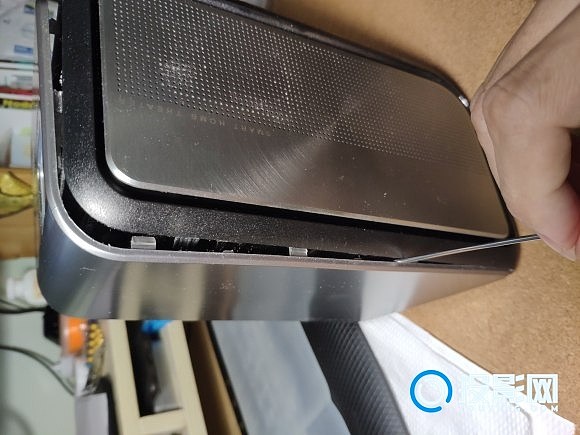

大多数投影仪的面板都是扣进去的,在投影仪正面的镜头下方,有两个缺口可以用撬棒伸入撬开;

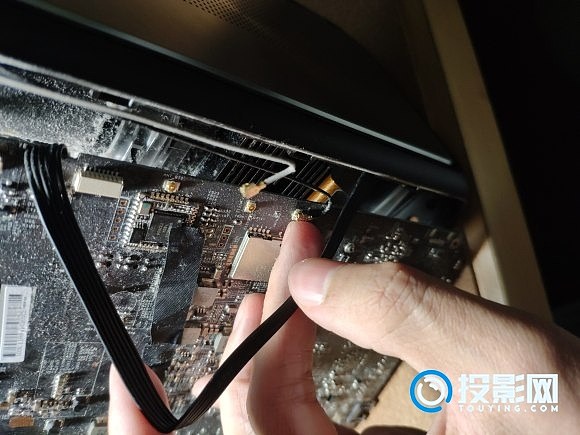

橇开的时候要轻一点,盖板的下面就是主板,打开后会发现开关和wifi线头链接着,不轻一点就有可能扯断连接线了,所以要先解开这两个接头;

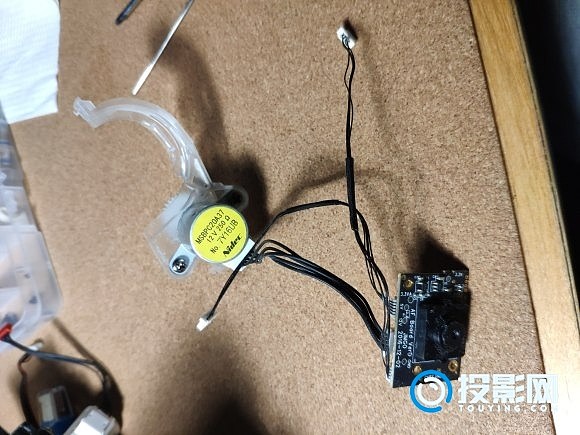

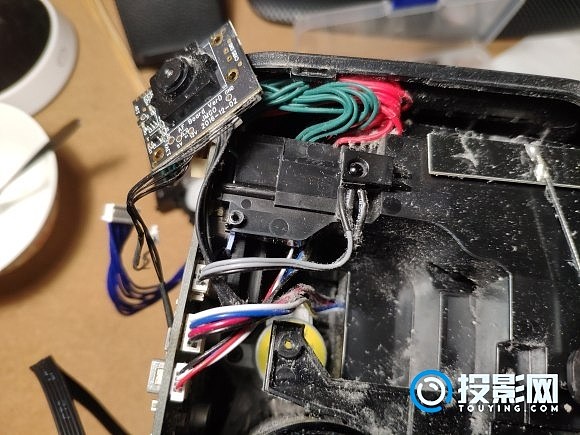

这里是自动对焦用的摄像头处,布满了灰尘,这里也可以清理下(还有外壳的塑料镜片也要小心擦拭);

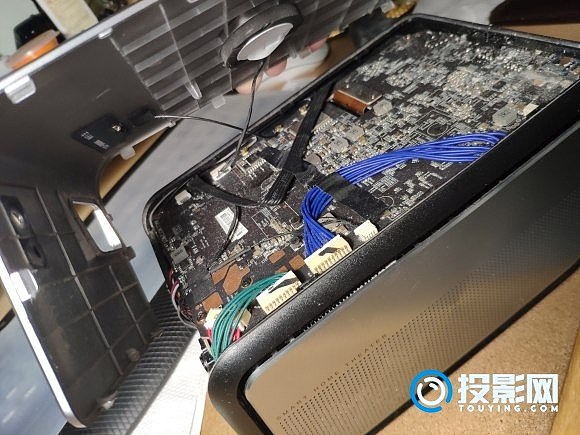

上方是主板,各种线头,往下拆的时候要小心,主板拿下后能看到对焦马达。注意螺丝只要卸下四个边角的螺丝4颗,其它两颗是反面的散热片定位;


这是镜头盖子,连着自动开关马达,小心地取下线头;


对焦镜头也要轻轻地拿下;


线头部分取下即可;


注意主板反面的这根黑线不要扯坏,待主板拆下后解开这跟线,再装回去的时候也不要忘记装回它(很重要,划重点);

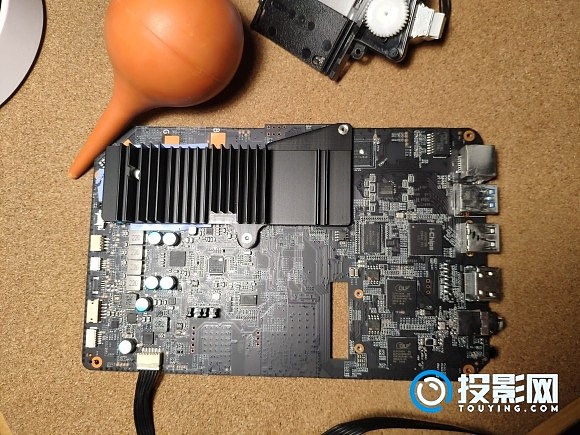

取主板的时候要轻巧点,外壳上的卡扣会比较碍事。另外,主板中间的的长方形缺口嵌入的排线千万别弄坏了;

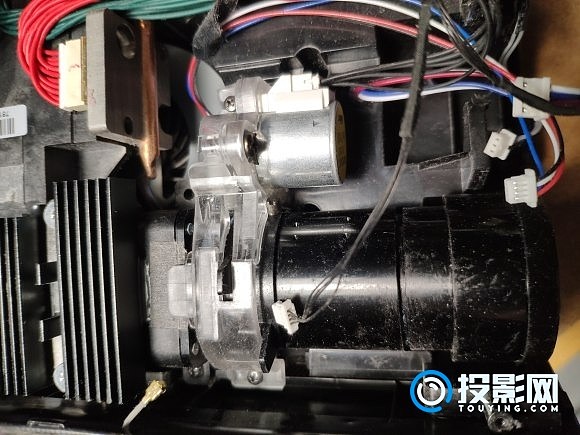

这个是镜头和调教马达了,结构不复杂,拆下来观察下,有条件的上上油脂(要电子用的油脂哦),特别是黑色的调教拨动片与镜头柱结合处;


特写;


扫扫吹吹,把一些灰尘清理干净;清理完毕后就可以准备装回去了。



拆投影仪不是什么容易的事,拆机的时候排线,接口,卡扣什么的都要轻轻拆动,如果掰坏了可就麻烦了,线也不能瞎扯,特别是主板,主板上的东西很重要,弄坏了就基本是凉了。
