【免开壳TTL教程】极米投影H3免开壳连接TTL串口调试


!postin! 2022-3-16 11:46


大家好,你们竟然又来看我贴子了,哈哈哈哈,我的视频号是“拆修玩评”,欢迎大家到各大视频APP收看我的视频版帖子




前言:

喜欢折腾安卓数码产品的小伙伴可能发现,H3升级到最新版本后,工厂测试模式里面的ADB开关选项没了,这时想要进行一些调试怎么办?虽然之前给大家分享了一个开启的方法(这个帖子:https://www.touying.com/t-50195-1.html),但是又不想去刷机,而且毕竟有些调试功能可能只有TTL才有的,而通常连接串口是要开壳,并焊接串口转接器的线到主板上才行,由于投影仪开壳太麻烦了,所以今天就给大家分享一下如何免拆机壳连接TTL

一、准备材料:

1、串口转接器,如CH340\CH341A等,注意要用串口模式
2、HDMI接头

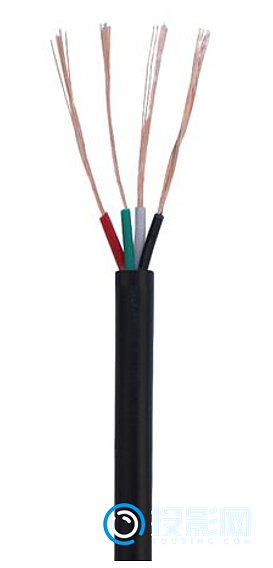

3、连接线


二、接线方法:

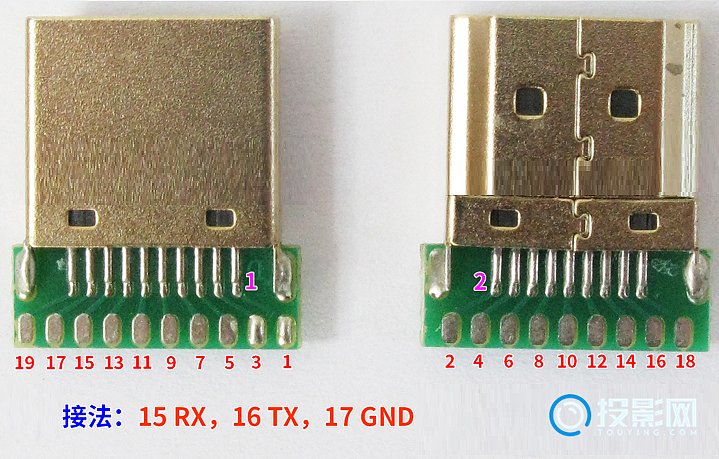

注意两头TX和RX要调换过来。
GND(投影仪HDMI接头) -> GND(转接器)
TXD(投影仪HDMI接头) -> RXD(转接器)
RXD(投影仪HDMI接头) -> TXD(转接器)



三、连接:

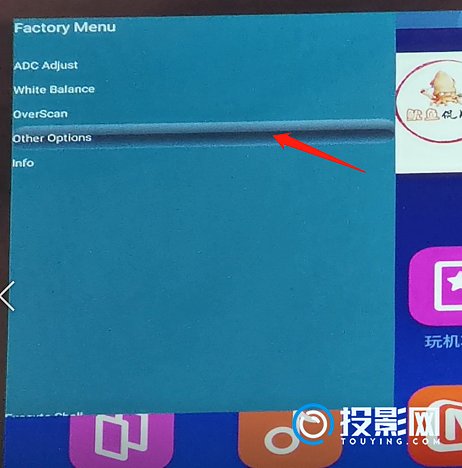

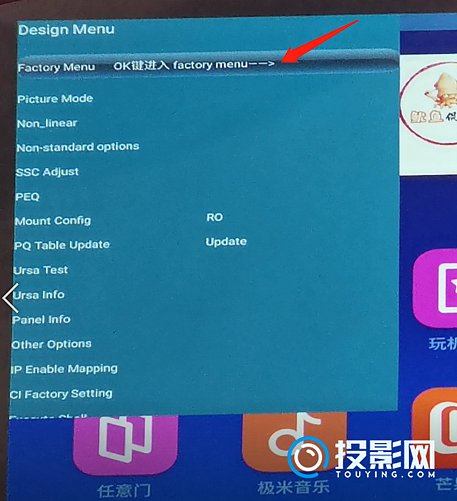

1、打开投影H3的设置页面,调到系统信息页,长按遥控器下键可进入工厂测试模式,将UART to HDMI调到ON

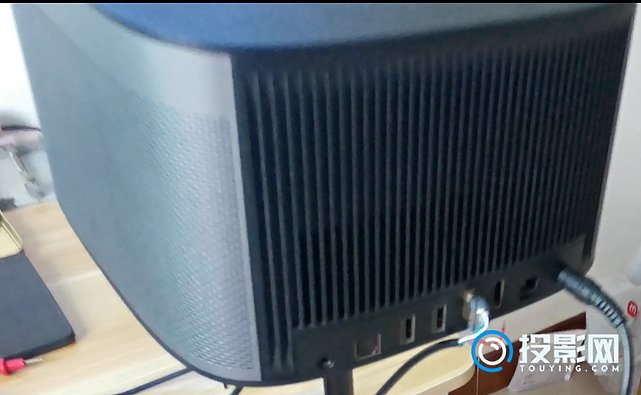

2、将HDMI接头插入靠近USB接口的HDMI接口上,串口转接器插入电脑USB接口,并打开
游客,如果您要查看本帖隐藏内容请回复



3、在PUTTY或其它串口连接软件上,按Ctrl+C,这时已经可以输入调试命令了


四、闷一口82年的二锅头庆祝一下



没事刷视频的时候记得搜索我的号:“拆修玩评”,学更多搞机知识

好了,今天分享的内容就这么多,这个帖子对你有用吗?欢迎留下你的评论,byebye~~
