教你如何看白平衡测试图、亮度曲线图和色彩三角形

发表在 投影仪百科 2019-12-5 20:42
白平衡与色彩三角怎么看?有些专业的评测,很多用户反应看不懂。今天,就来为大家解决这一个问题。

在这篇文章的开头,为大家讲明,本文不会是手把手的教你看懂评测中的每一个参数或者专有名词背后的意义的。本文的意义是教大家看懂每一个图表他大致反应的什么?哪一个方向偏移画面会有什么样的表现?颜色会偏向哪一方向?

最终,我是希望大家能看懂评测中的各种数据所表达的内容,这好比让大家知道10元比1元有更强的购买力,这就OK了!我并不是要把大家培养成发烧友,对于普通用户根本没那个必要。

预览测试图
家有影院的每一个投影机的评测,都会给大家投影机各个模式下的预览图。


投影机的内置模式

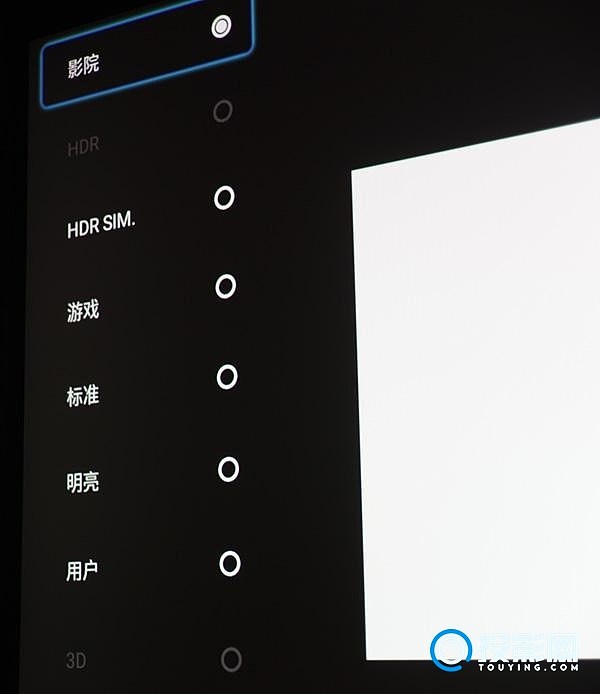

投影机会内置各种显示模式,而每种模式显示效果有效大差别。

而对于并没有专业仪器和调试能力的普通人来讲,从中每出最画面相对符合D65标准的模式,是非常重要的事情。

所以,家有影院的评测都会对各个模式进去测试预览。这是为了让大家知道每个模式的大致风格是什么,并且哪个模式更准。

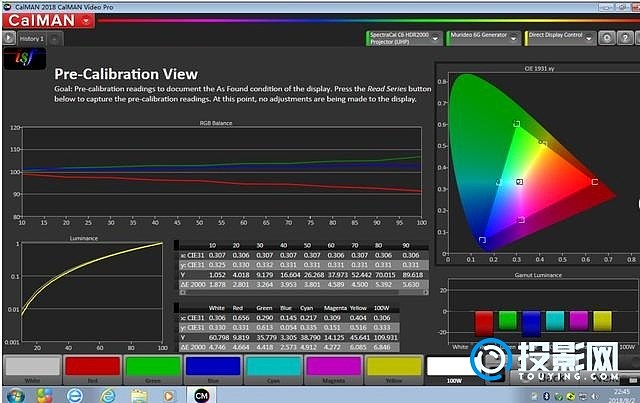

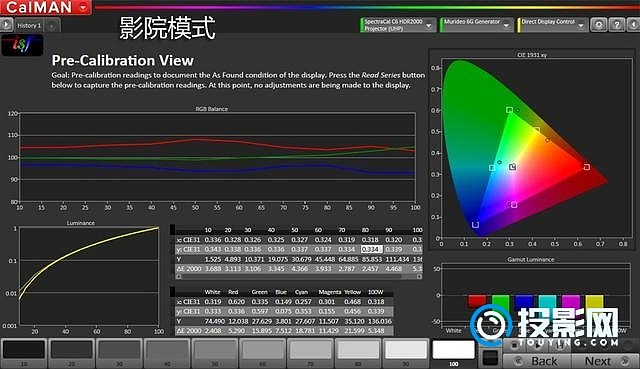

上图便是测试预览图,我们把他分成左右来看,右边是管色彩准确度和亮度的,我们先谈左边。


这个图表反应的是白平衡,主要就是看这个投影机的白色准不准。


而实际上,白色是由三原色红绿蓝的色彩组合而来,所以这个白平衡,并没有显示为一根白线,而是显示为三原色。

那么左边的纵座标,和下面的横座标反应的是什么呢?


纵座标越往上,表示越明亮。

而下面的横座标,是反应的由“黑”到“白”的一个过程。


实际上,现在我们就可以解读上图这个白平衡测试结果表达的什么了!

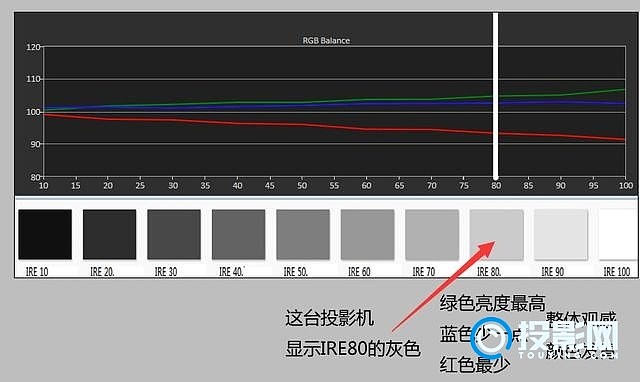

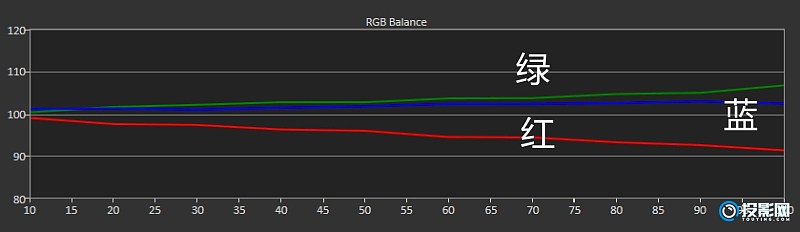

上图表示,随着由黑到白的灰阶变化,这个投影机显示出来的灰色会随着画面变明亮,慢慢的发青。因为随着画面的变明亮,绿色和蓝色的亮度是高于红色的。

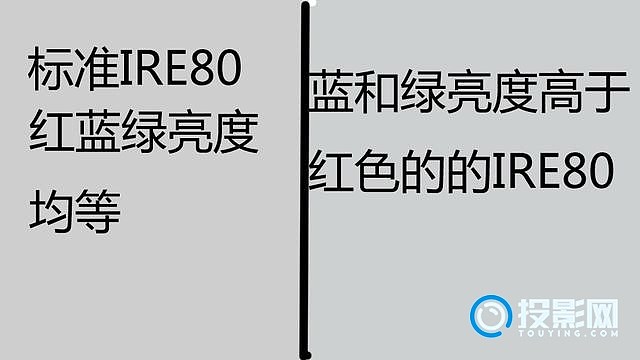

我们也可以单独取出一段来分析,比如IRE80的灰色。



相信上面两张图可以帮大家很好的理解了。

接下来我们看下一个评测图。

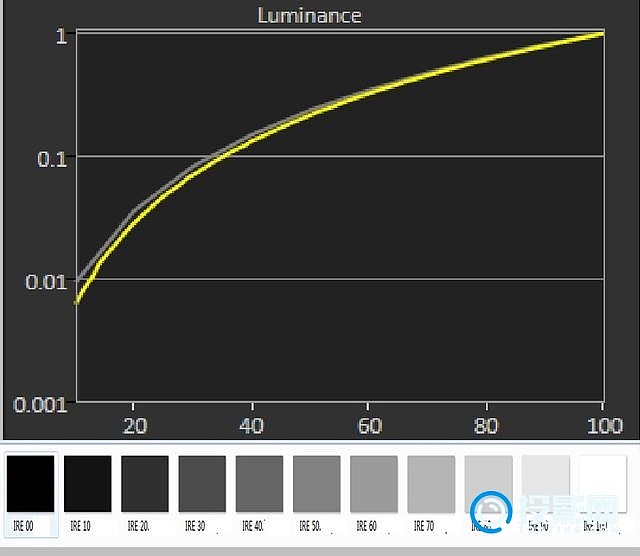

这是反应画面亮度曲线的变化图!而左边的纵座标是数字越大越亮。

而下面的横座标,没错,和之前的白平衡一样。


那么上图所反应的测试数值就很好理解了,这说明这台投影机投出画面,在暗亮的时候输出的亮度比标准值要高。而在IRE60的灰到纯白画面的亮度值,是标准的。


色彩三角形

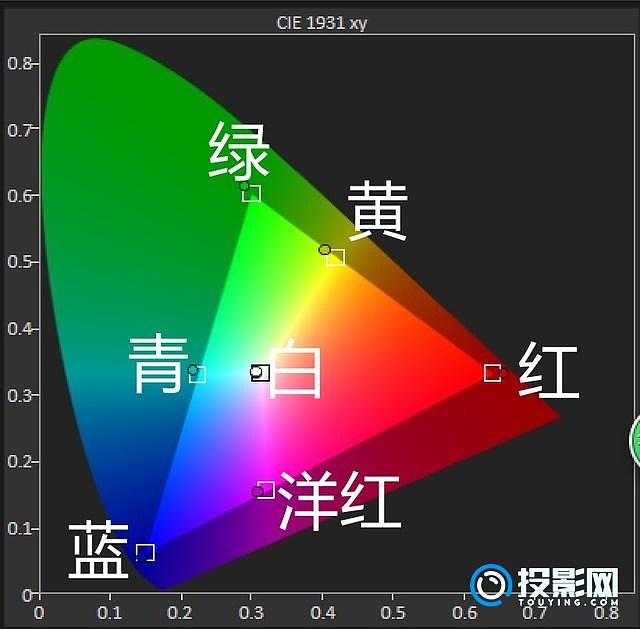

色彩三角形其实比之前的图,都要容易理解,图上有七个落点,他们代表的七个颜色。


其中白色就是之前平衡测试中IRE100的数据在色彩三角形当中的实际表现。

然后,这七个测试点会对应七个目标座标。


以上图为例,表示这台投影机显示的黄色,会比准确的黄色偏绿。

为了让大家更好的理解,我找一台颜色偏得多一些的让大家来练眼。

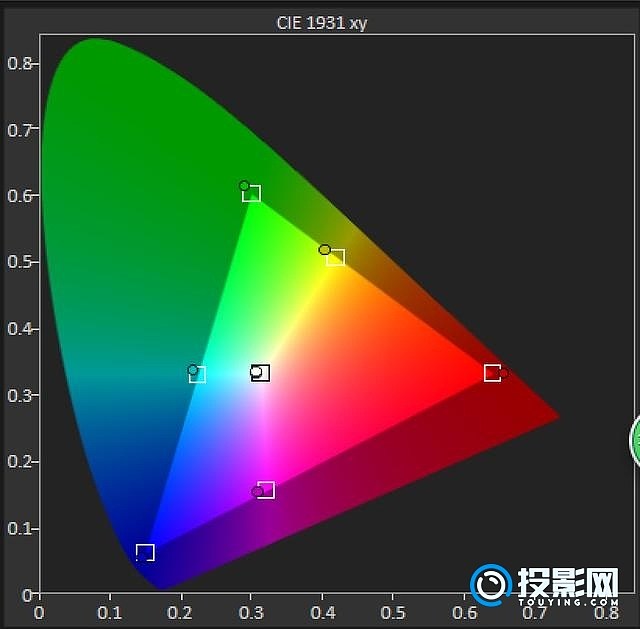

上面的测试数据,大家先按我之前教的在心目默想一下,然后接下来我公布这个色彩三角形反应颜色偏到了哪些地方。

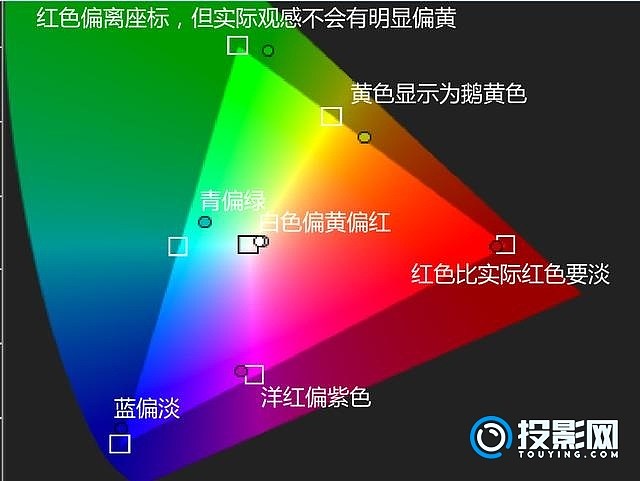

上面这个图的难点在于绿色的判断,绿色肯定是不准的,而且偏得比较多,因为测试落点完全跑到目标框外面去了。但注意看实测落点的颜色和框内的颜色,差别并不算大。所以绿色会偏,但不会是明显偏黄。

好了,上面教大家的是颜色准不准?或者说往哪个方向偏怎么判断。

接下来教大家判断色域覆盖。落点反应颜色准不准,而色域覆盖反应投影机的颜色重现范围大不大。


白框中心连接起来的点,就是REC709色域的标准大小。而实测点明显大于了REC709三角形一圈,所以反应这台投影机的色域略大于REC709。但这个并不是越大越好,对于观看1080p蓝光电影来讲,完全和REC709等同的色彩三角形,才是最准的。

色彩三角形反应的是色彩的座标,但反应不了色彩的亮度。而色彩的亮度也有标准,而下图反应的就是实测亮度偏值标准多远。

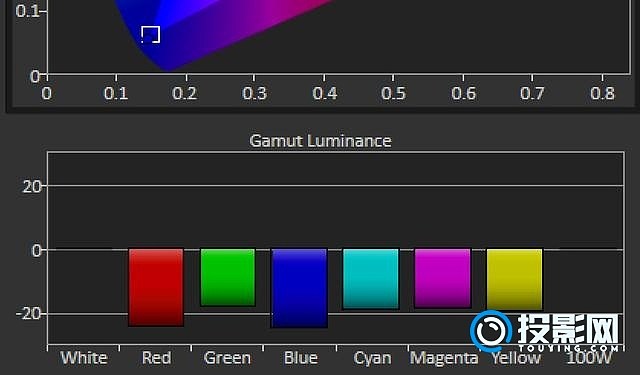

色彩亮度失真值


上图反应这台机器的色彩亮度离标准都低了20个单位左右。而如果色彩亮度过高,也不准。

最标准的,就是这七个颜色都在0的位置,这就表示完全没有偏差。

这是调试前的数据,调试之后,对于性能非常好的投影机,可以做到0.5以内的色彩亮度差值。

最后来完成一个小作业

好了,送上万元级入门级投影机奥图码UHD588和SIM2 NERO4S均未调试前的测试预览数据图。大家把今天学习的知识应用一下,感受一下26.8万元和万元级投影机的差距有多大。


奥图码UHD588
