为什么色域图差不多,颜色却差很远?

发表在 投影仪百科 2019-12-5 20:46
上一次教大家如何去看懂白平衡测试图、亮度曲线图和色彩三角形。

当时,就有网友问出一个技术含量很高的问题——为什么很多投影机,看起来色彩三角形落点都是准的,但实际观感,区别却很大呢?

更有人指出有的投影机,看起来色彩就偏冷,而有的却很温暧。

实际上,色彩三角形的测试图并没有问题,而提出问题的网友说法也是正确的。

今天,就来给大家解答这个疑问。

色彩三角形并非全部
首先我们来复习一下。


JVC N6调试前后数据对比


上面有两张图,左图是调试之前,右边是调试后的。

很明显,右边实测的投影机六基色加白点落点都在目标框内,而左边的颜色明显采生了偏移。

大家注意左图的绿色跑到外面去了,也就是说,这个画面反映出来的绿色,比标淮的更绿。

当色彩落点往哪个方向偏,投影机的颜色表现就会往哪个方向偏。

下图让大家复习一下。

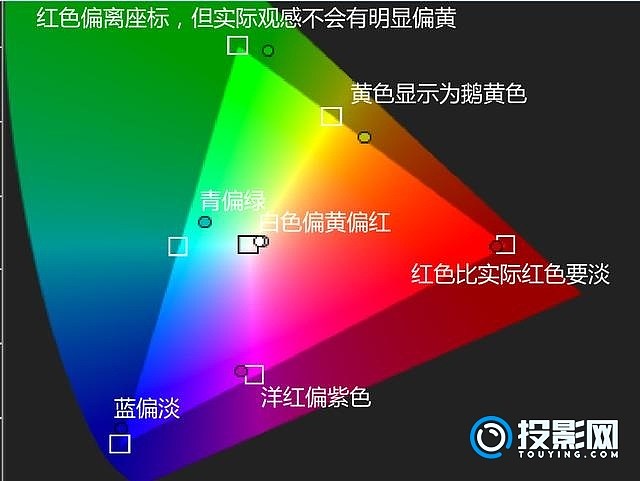

上图就是一个怎么看颜色偏的示范


好了,上一课复习完了。那么是不是完全落点在框里面,颜色表现就完美呢?

答案是不一定!因为这只能代表颜色偏不偏,但代表不了色彩亮度够不够。


上图是完整的色域图,我们Full HD1080p标准的REC709,和UHD 4K的BT2020,都在这个色域图之中。

我们之前的色彩三角形测试图,都是反应在这个色彩标准这定,颜色有没有偏移。

但即便色彩落点再准,但是色彩亮度不够,那么看起来,画面总会暗淡无光。

而实际上,色彩亮度,包括白色亮度,都有图形来实现,但这个图像就不会是2D的,它应该是3D的。

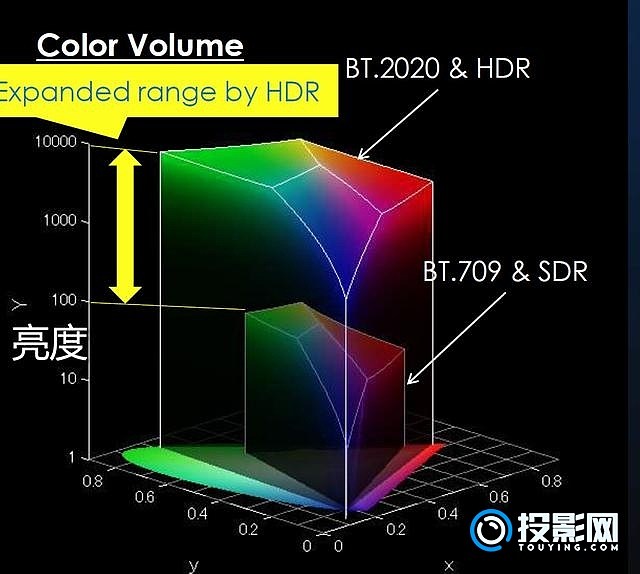

上图的底部,便是色彩三角形,而垂直于色彩三角形的这个高度计量单位,则代表了亮度。

大家注意看,里面那个多面体就代表了1080p的色彩和亮度信息。而外面这个高大的多面体,便是代表了UHD的色彩和亮度信息。

大家注意看右边的单位,UHD标准的BT2020色域也BT.709大了非常之多。

而更可怕的是,UHD下HDR大动态范围,更是可以让其亮度支持值比Full HD的SDR大了100倍!

这个图表,也说明了为什么亮度现在对于UHD显示设备来讲变得那么重要。


在这个图表中,白色亮度在中间。因为我们看到的白色,实际上是RGB的亮度汇聚而来。

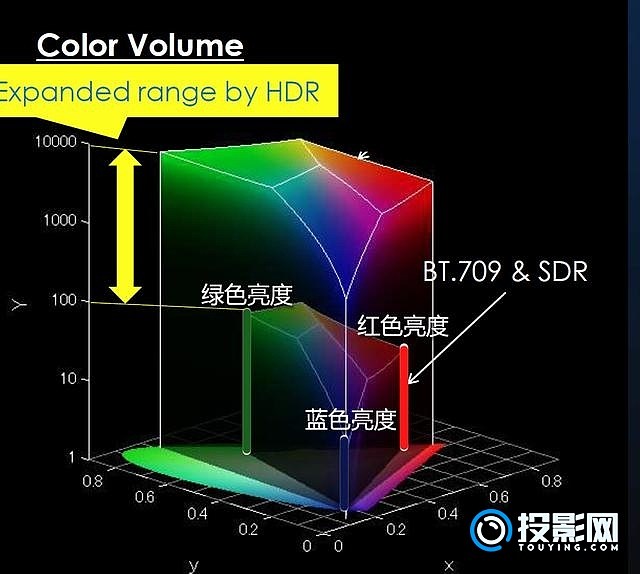

上图标准的亮度和SDR的标准亮度


而在这个图表中,我所特别标准的,便是SDR下的色彩亮度值。现在的家用投影机,大部分都能达到这个标准。

但大家注意,如果对于UHD下的HDR标准来讲,要达到这个值,目前家用投影机没有哪台机器能做到。

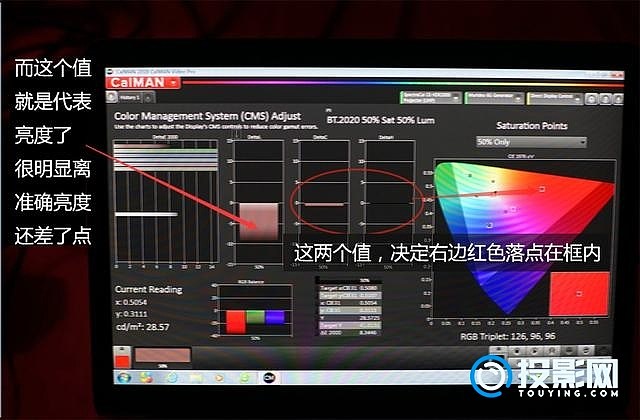

而在实际测试的过程中,哪怕是很亮的机器,这个亮度在调试时,也是能明显看出是不够的。

光谱图


如果我们不需要看色彩的准确度,那么我们完全不用看上面这个图。

只看显示设备的色彩亮度表现,最简单的选择是看光谱图。

为什么那么多人执着于氙灯的色彩,那是因为氙灯有出色的光谱。


而上图,则是反应了LED投影机和UHP光源投影机光谱分布的差别。

大家还记得明基LED投影机X12000H出色的红色表现吧。 上图为我们很好的解读了原因。


而单色激光是很难把颜色做好的



上面四款投影机都是在同样的环境中做了完整的ISF调试之后,再进行的屏摄。

大家先看看上面的光谱特性,再看上图的屏摄,基本上就能理解了。

之前,也有人问为什么OLED电视机那么贵。

并且OLED电视机的亮度还一直做不高,凭什么卖那么贵呢?

大家请看下图。


同样的韩系,三星的QLED和LG的OLED的差别是什么呢?


写在最后

今天的教给大家关于投影机色彩知识的信息量不大不小。

但已经可以解决热心网友提出的色彩三角形差不多,为什么画面观感上颜色差很多的问题。

那怎么得到光谱更全面的投影机呢?

是不是激光投影机的实测光谱,就一定比UHP灯泡机差呢?

当然不是,比如JVC宙斯是激光机,但光谱图就非常出色。

实际上,最简单的道理还是贵的好!
