小爱同学能控制极米投影仪吗?教你怎么语音进入家庭影院


发表在 极米投影仪 2020-3-9 15:48
听过这么一句话,说“懒惰也是科学进步的动力源泉”。以前我还不信,现在我半信半疑吧。很多投影仪用户肯定都和我一样,准备打开投影看电影前都需要关灯、拉窗帘、开机等一系列的操作,真的是太麻烦了,看个电影我容易吗?如果能通过小爱同学语音指令一步将这些操作完成就好了。所以就有了这次教程。


解决方案:

本质是给投影仪遥控器加装红外遥控开关模块。通过小爱同学控制米家万能遥控器发送红外信号到红外模块,红外模块接通遥控器上的电源按键(模拟人按电源按键)。简接实现了用小爱同学、智能场景、无线开关来控制极米投影仪的开关。

说明:

1.所有按键型遥控器(射频或蓝牙)都可以加装这个红外模块。
2.加装后,配合智能厂家的红外万能遥控器,可以间接支持小爱、天猫精灵、siri语音控制。
3.如果你不担心售后问题,也可以将这个红外模块直接加装到投影仪主机上,但风险大,不建议。

物资准备:


1.蓝牙遥控器
2.红外遥控开关模块(我先用的红外遥控继电器,但继电器工作时有声音,后来才发现了更适合的红外遥控开关模块。都是十来块钱很便宜。推荐优先红外遥控开关模块,其次是红外继电器。
3电焊和焊锡,其实没有的话,也可以拿胶布来代替,用胶布粘的,以后甚至还能完全无损还原遥控器。
4.小米红外万能遥控器(天猫或其他的都可以)

开工:

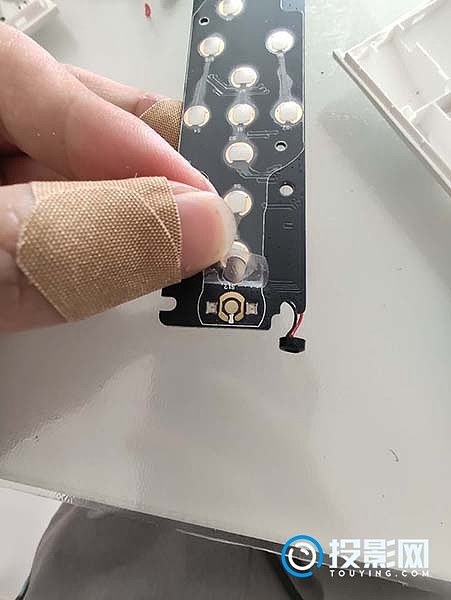

1.撬棒撬开遥控器。拧主板螺丝,看上面板的按键。用指甲轻轻掀开电源键上面的胶布和金属片,用胶布粘住它折起来别碍事。

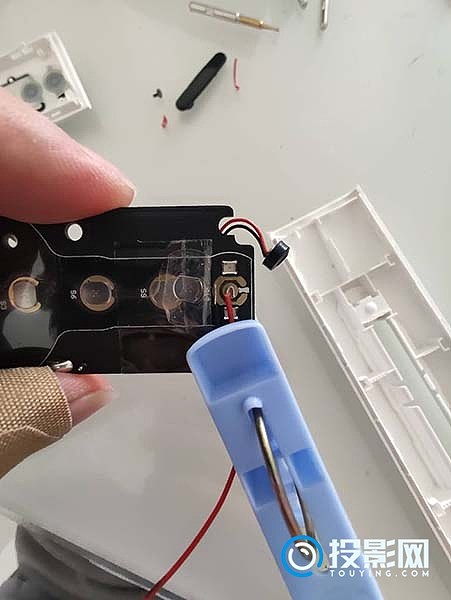

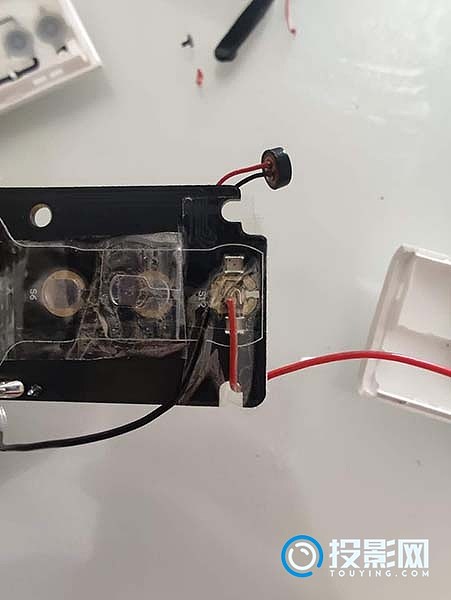

2.找两根细电线,露出一点点头,让它和电源按键下面的裸露金属板接触,然后焊锡或者透明胶布黏贴固定。透明胶布只能定位电线,但会接触不良,胶布上上面还要拿些厚纸片粘住,然后盖回遥控器盖子压实,用盖子的压力确保电线和金属板良好接触且不短路)。

到这里可以给遥控器装回底盖、电池,把电线另一端接触,看看电源按键边上的指示灯亮了没有,能亮起来就说明电线接触良好。可以在遥控器边上剪个口子用于出线,然后盖回上盖压实电线。一直长亮说明电线没接好,短路了,要重新仔细处理下。这一步最麻烦,具体就看各位大展神通了。




3.根据说明,给红外遥控模块设置学习红外信号。米家app可以直接在万能遥控器界面里生成极米投影仪的模拟遥控器(点一下测试按键就点'是'一直到它生成模拟遥控器,其他厂家产品任何红外信号都可以,也可以学习家里高清播放器遥控器任何按键发出的红外信号)。如果是用我图上这个红外遥控继电器,还要按照说明,设置成点动模式。

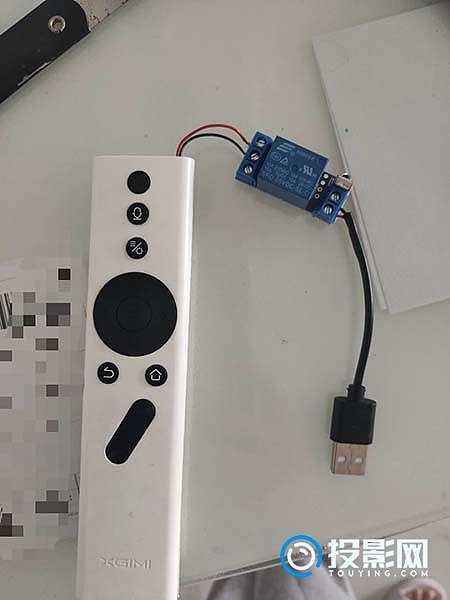

4.然后将遥控器接出来的两根线,按店家说明接到红外遥控开关按键1对应的接线柱上(不分正负极)。如果是上面这个红外继电器的话,需要接到公共、常开两根接线柱上。

5.红外模块通电,然后按红外遥控器按键或手机上的模拟遥控器按键(你刚才学习的那个),看看红外模块接收到红外信号后能否触发蓝牙遥控器电源按键(看看电源按键的黄灯闪不闪)。如果可以闪,就说明成功了。

6.接下来把做好的 蓝牙遥控器+红外模块 放好,因为有线材外露,最好是个不易接触但又能收到红外信号的地方(还需要5V充电器给红外模块供电),我放到客厅书柜顶上了。

7.接下来可以在米家的智能场景、小爱训练计划中设置相关智能场景了。

实测建议:

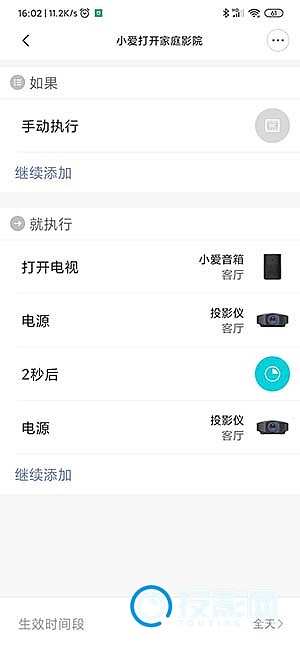

为提高开关机成功率,开投影仪配置两次按电源键,关投影仪配置三次,间隔2秒。如下图:


好了,现在可以忘记极米遥控器了,可以叫小爱或者用米家无线开关,一键同时打开播放器、家庭影院、投影仪、甚至是自动关闭窗帘了。
