极米Play特别版拆机：便携式投影仪的光机是有多小

极米投影仪 · 发表在极米投影仪 2021-2-7 16:36

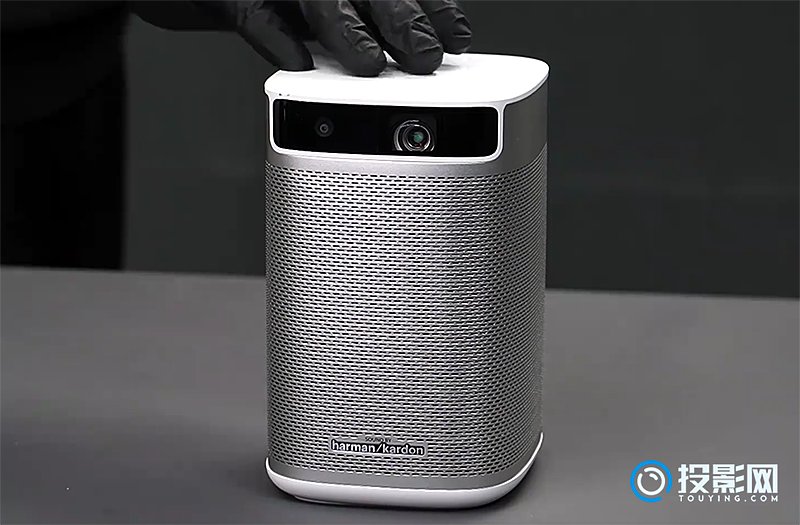

现在的投影仪体积能有多小，我会告诉你尺寸只有146*105.5*94.5mm，这也正是极米play特别版投影仪的尺寸。极米play特别版是一款内置哈曼卡顿音响、锂电池的智能投影仪，如此小的体积里，竟然能有如此多的部件，一定要拆开看看。

极米play特别版拆机流程：

1、外壳拆解

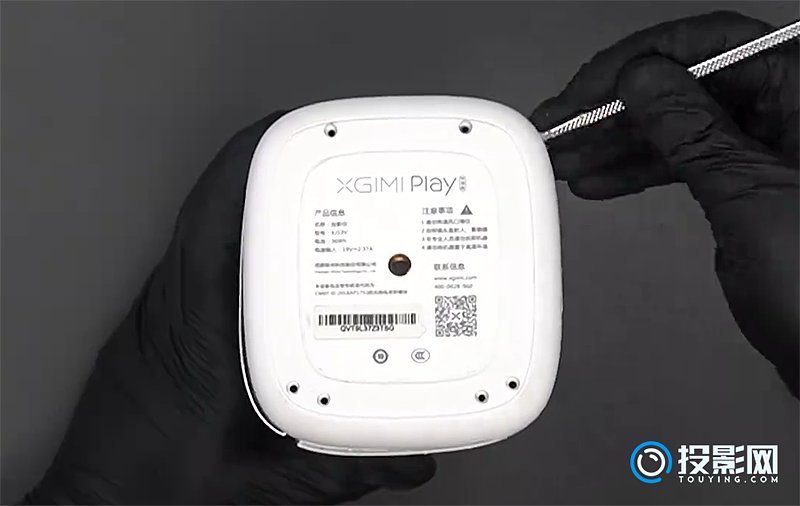

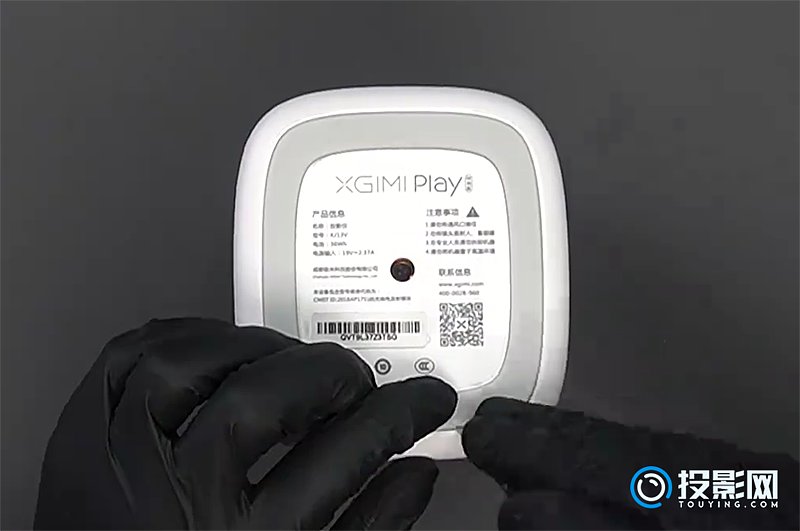

先将极米play特别版底部的防滑脚垫撬出来，看到的就是螺丝孔；

把底部的螺丝拆卸，能将底部的塑料底板与背部的塑料板卸下（注意排线）；

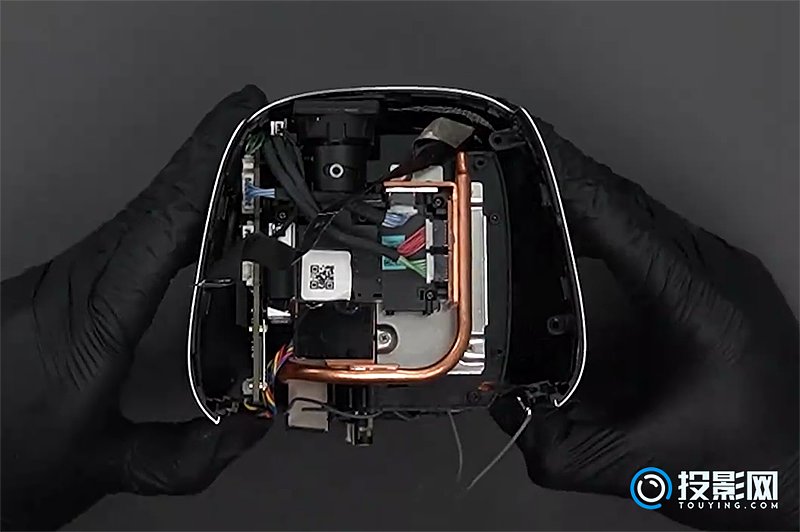

再把边框取下来，就能看到完整的内部结构了。

2、内部结构

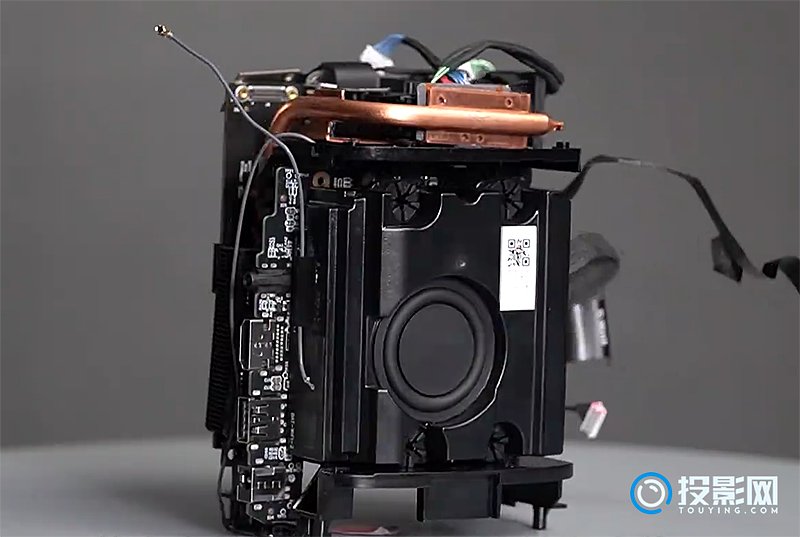

极米play特别版内部即是如此，这面是音响部分，还可以看到片接口的安卓系统板；

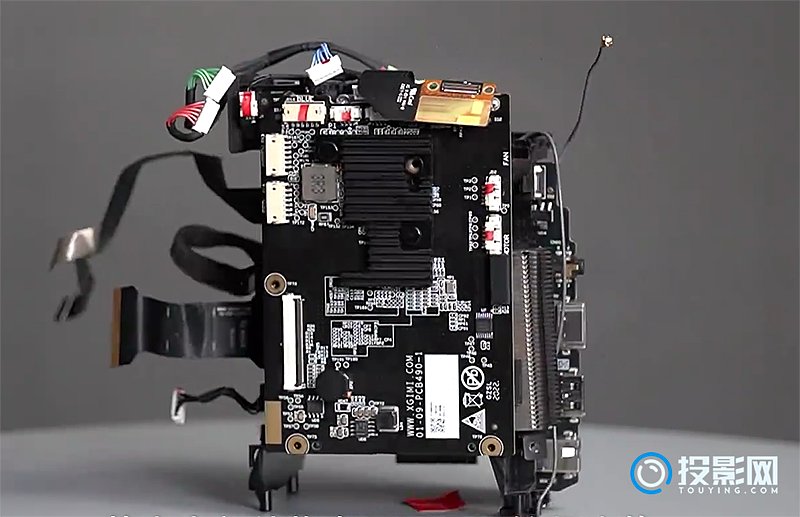

另一面是投影系统板，还有很多的排线；

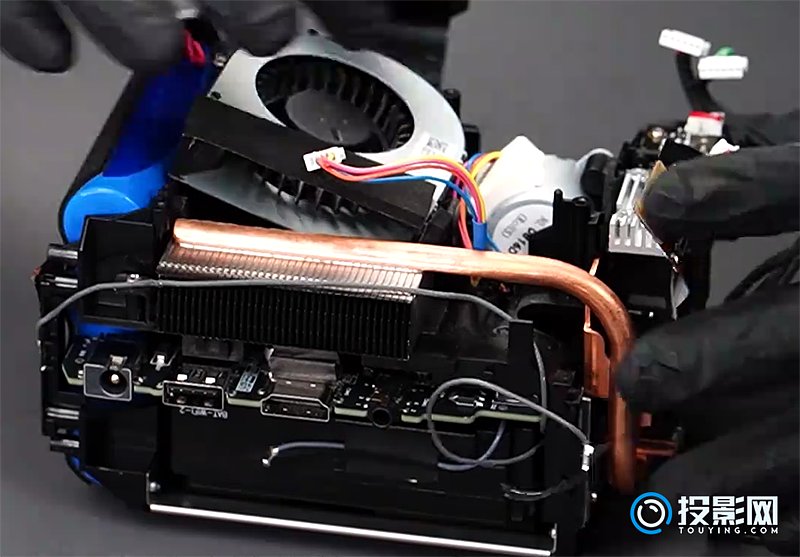

继续拆机，可以将散热风扇和用于对焦的马达拆下来；

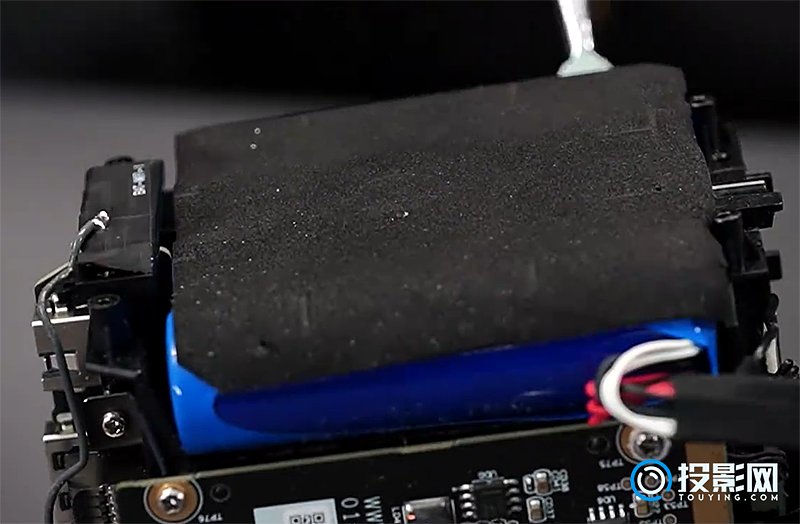

另一边是锂电池，电池的容量是10400mAh。

3、光机部分

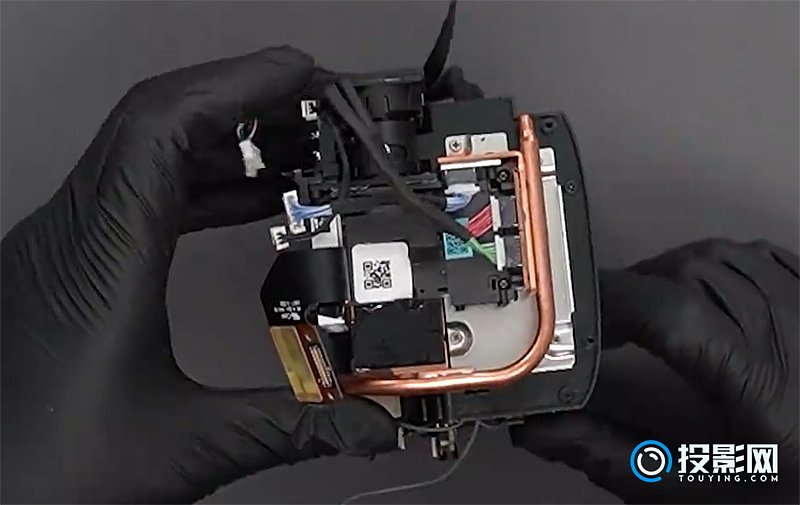

光机在顶部，光机周边是铜管，用于导热，小心翼翼的处理接线，即可摘下；

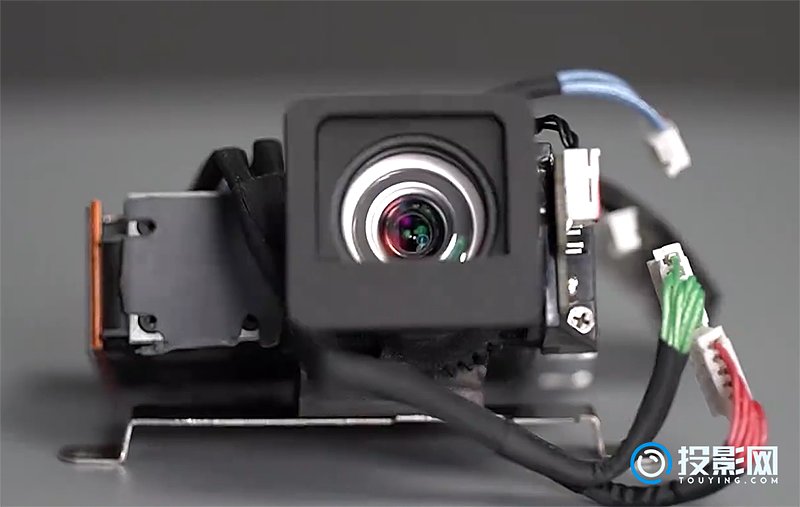

摘下后就可以看到极米play特别版的光机了，这个光机是真的非常小。

4、哈曼音响

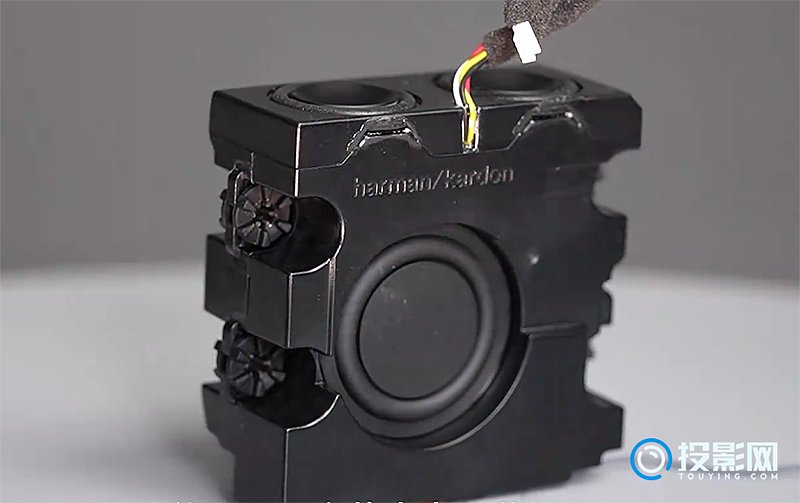

还可以继续拆，可以把哈曼卡顿的音响摘出来；

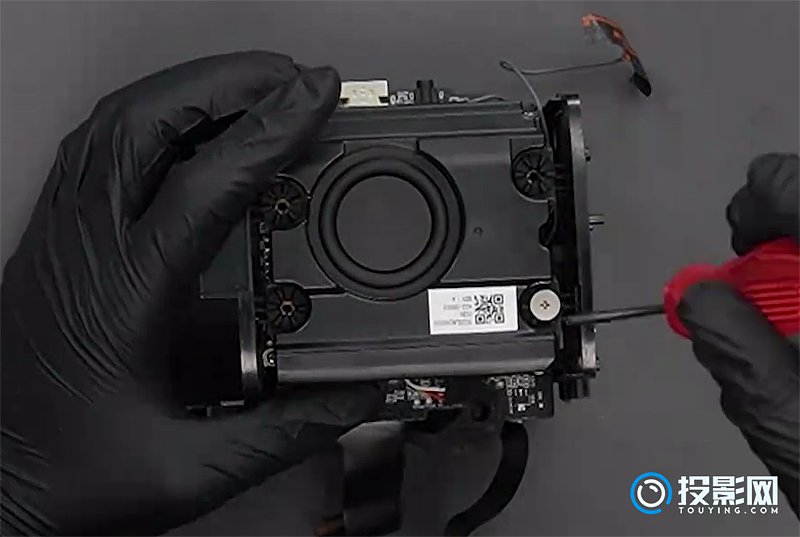

螺丝拧开后，慢慢就能把哈曼卡顿的音腔取出。

整个的拆机到此就差不多了，再往下拆就装不回去了，极米play特别版的拆机还算比较简单的，毕竟体积小，就是要注意排线连接和螺丝，别硬来就行。原路返回，进行组装后还是可以用的。拆机了解一下就好，千万别自己去尝试，特备是动手能力一般的网友
