内部做工中规中矩极米Z4x无屏超级电视拆机评测

投影仪评测 · 发表在投影仪评测 2018-7-15 20:13

本帖最后由来的都是客于 2018-7-15 20:16 编辑

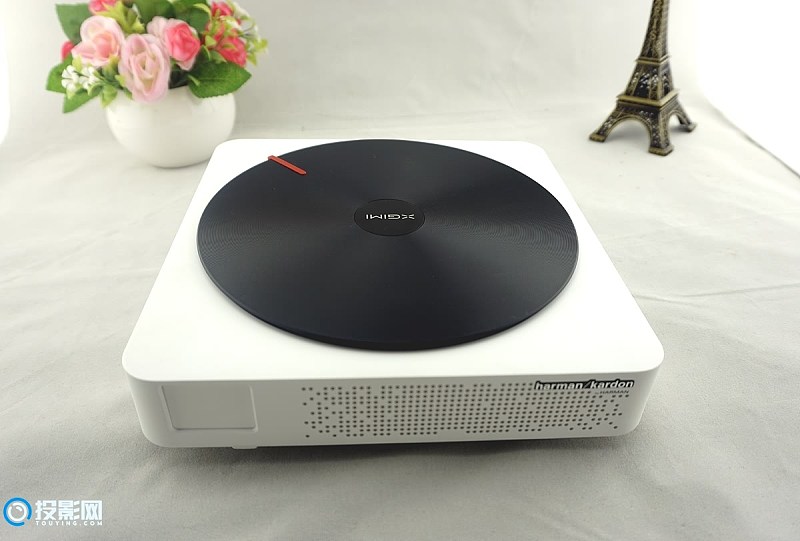

极米科技是业界领先智能微投创新企业，致力于无屏超级电视(投影电视)的研发，自2012年极米推出新一代智能投影极米Z1，一直到目前推出的第四代产品Z4系列，Z4x这款特别被追捧，因此特别跟极米申请了这款机型进行评测，到手至今，差不多已经10天了，期间每天都会有近3-5小时的体验，机器性能很强劲和可玩性高。

本次主要是拆机评测，不是拆解，拆机的难度系数不高，普通的十字螺丝刀即可

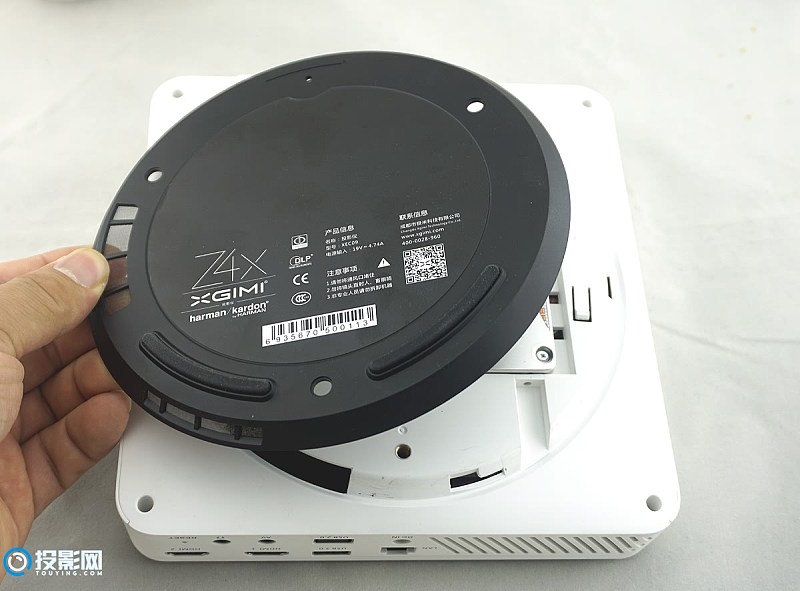

首先拆下多功能底盘，底盘的作用是固定移动硬盘以及支架，旋转下就OK了。

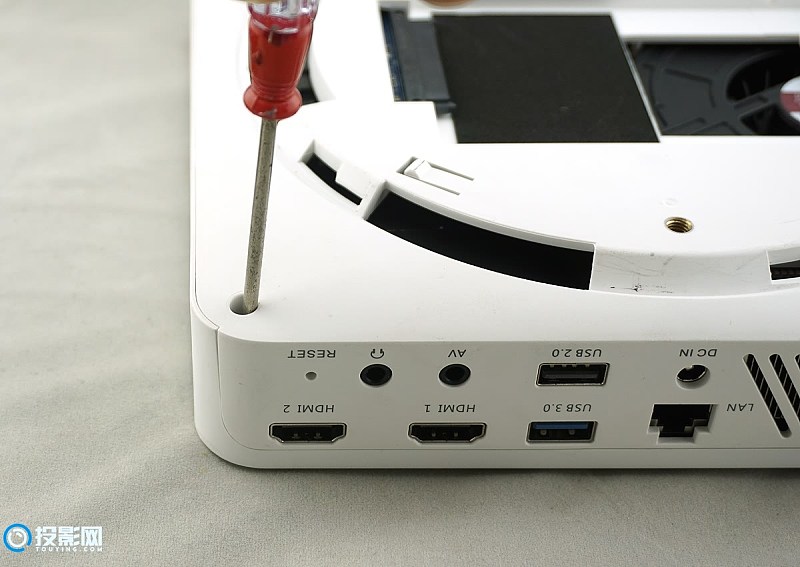

用螺丝刀把四周的四颗螺丝卸下后，发现继续拆机还是很困难，严丝缝合，只能动用拆机工具，不能硬来，不然外机塑料盖子可能会损坏。

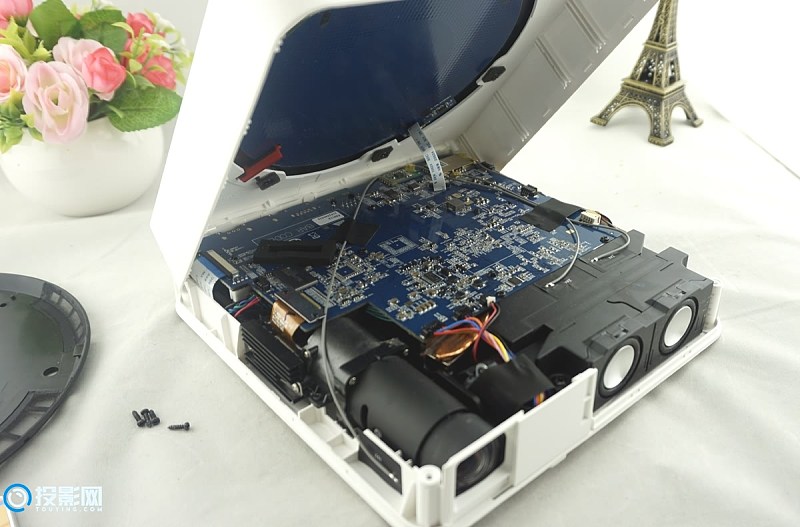

四周拨开上下机盖就可以出来了，拆机难度两颗星。

拿出盖子后也要注意，面板和机身内有排线，不要弄断了。

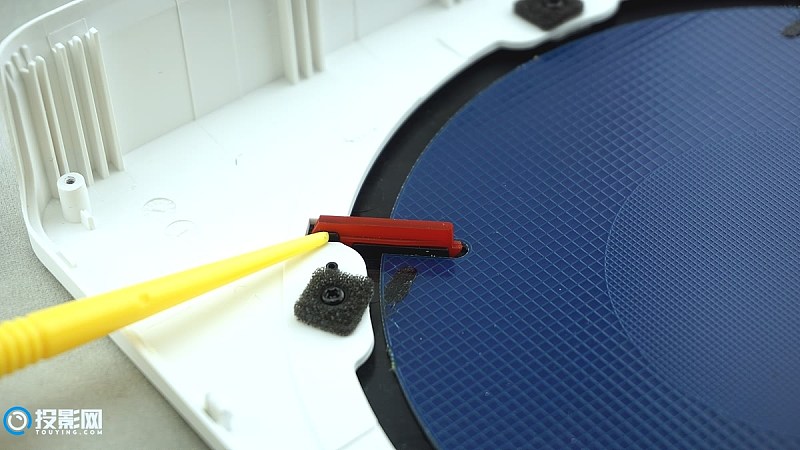

这个是面板的指示灯装饰条，LED指示灯下面会说到。

可以看看面板的前后，主面板是黑胶唱片的装饰面板，具备3D手势控制功能，背面则是好大一片的圆形感应网格PCB电路板，主要支撑着手势和开关的功能。接下来看看手势核心部分。

额这是Microchip Technology Inc.（美国微芯科技公司）推出的针对3D手势系统的全新MGC3130芯片，MGC3130是世界上第一款基于电场的可配置3D手势控制器系统级芯片，可提供精确、快速又稳健的低功耗手位置跟踪与自由空间手势识别。她能够以150dpi的精确度确定位置，采样率高达200次/秒，从而精确捕捉识别手掌的运动轨迹，怪不得手势识别是那么的精准！

Z4x机身内部的空间利用率是很高，上面是电路板，下面是散热风扇以及硬盘储存空间，由此可以看出极米废了不少心思。
由此图可以看到Z4x的4根内置灰色天线，分别为遥控射频信号、2.4G WIFI、5G WIFI、蓝牙4.0，他们固定在机身内的不同位置，起到了相互干扰的作用。

来一张电路板大图，放大看看！

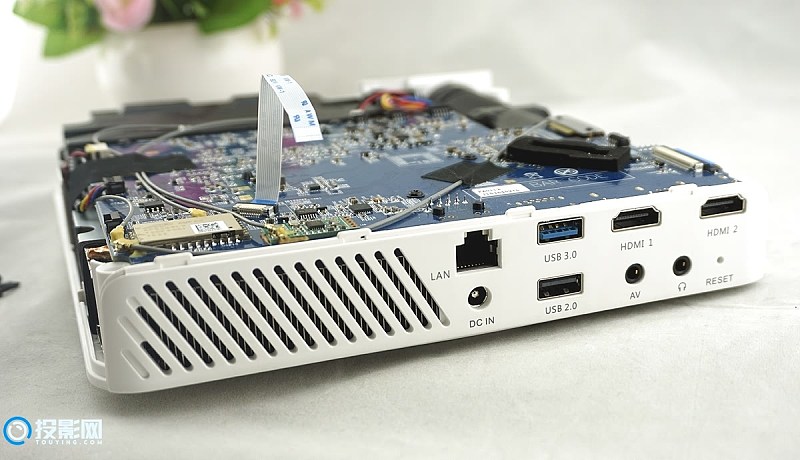

机身背部的插孔，2个HDMI、1个USB3.0、1个USB2.0、一个AV、一个LAN口，以及电源和耳麦插口，麻雀虽小，五脏俱全。左侧是大风扇的出口。

侧面的Z4x的光机及调焦电机，光机下面也做了防尘处理。可兼容1080P/2k/4K，全新S8光机引擎，采用双光路设计，比市面上普遍使用的0.45光机亮度高30%。

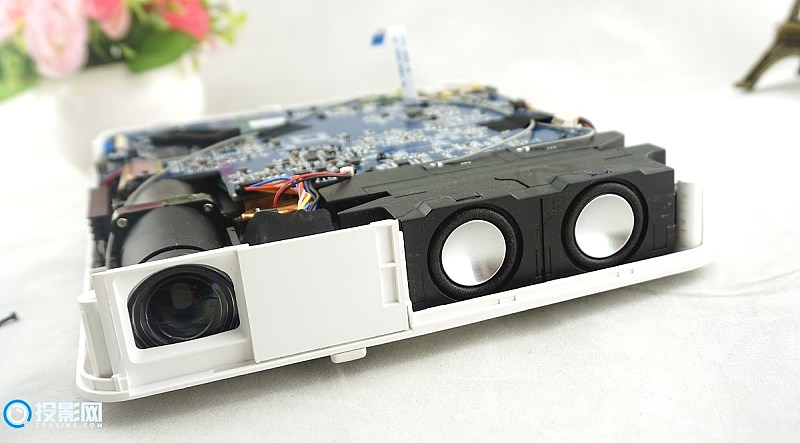

正面的内置双声道的哈曼卡顿水晶音箱，由其首席工程师Alan Michel亲自调音，配合德州仪器的超低失真数字功放，在音质的解析力、低频表现力方面都很优秀。同时拥有3D环绕效果，在卧室或者客厅内看电影都能满足个人的基本需求。

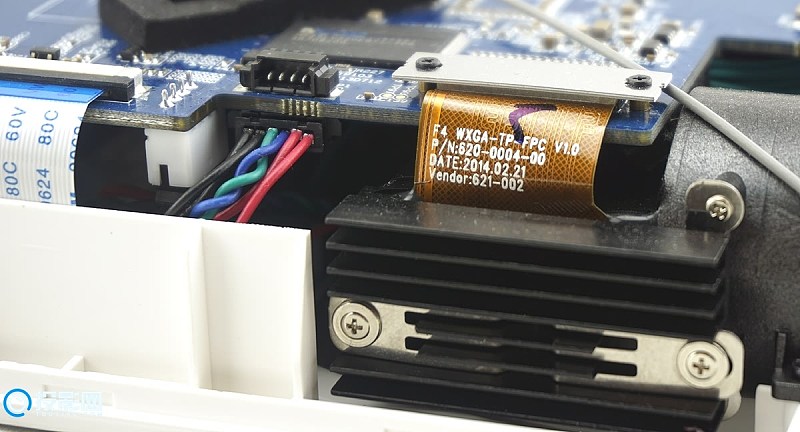

光机侧面的排线上清晰标明了“WXGA”，相当于1280×800（16：10）像素

这一面有一根WIFI天线和大面积散热鳍片

同时Z4x采用了大面积纯铜散热，成本可想而知，配合散热鳍片和超大高效率的涡轮风扇，即使在南方的炎热天气下，也可以长时间工作、不跑焦。

左边的是台湾产地的AMPAK(正基)wifi模块，右边这个绿色电路板里的芯片是上海博通的BK2433，应该是支撑无线射频的作用，右上角还有一个TPS65286的电源降压管理芯片（网络参考）

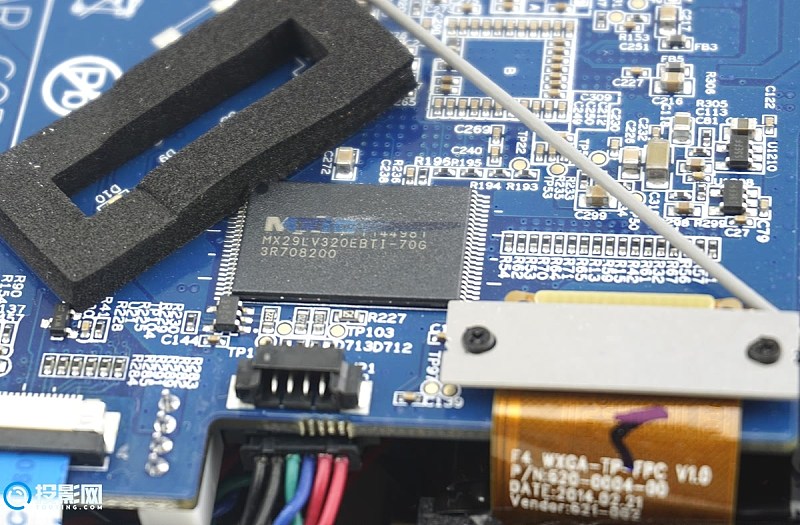

这个是Mxic（旺宏电子） MX29LV320EBTI-70G 存储器芯片，制造商：Macronix，格式：闪存，类型：FLASH - NOR，速度：70ns（网络参考）

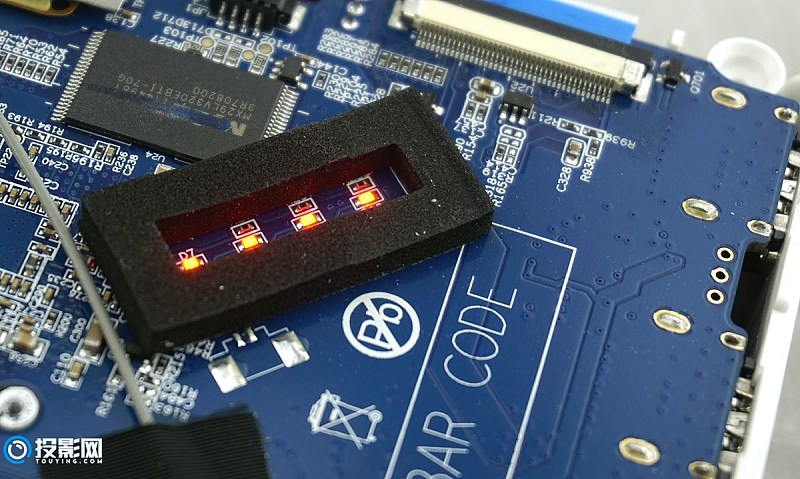

通电看看3D手势面板的LED贴片灯

灯光很柔和，很美的有木有

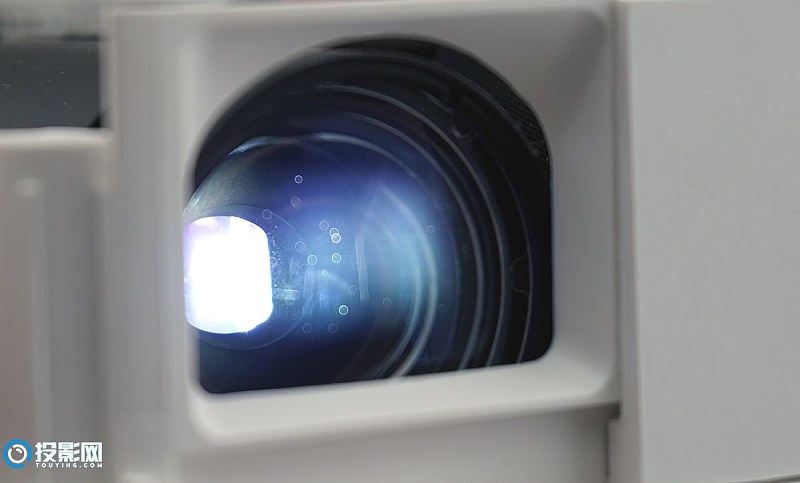

镜头这里很容易吃灰，吃灰后拿相机镜头纸擦拭起来也比较困难，所以如果关机不用的时候，尽量吧镜头盖关闭掉。

本文到此拆机也结束了，相信大家看过之后也多少会了解这款产品，至于下层的拆解，小编的能力有限，所以把官方的内部构造图合并了下。

作为极米的其中一款智能微投，采用DLP技术，拥有580ANSI流明亮度,超高动态对比度，逼真3D效果，可以说是同类产品中亮度最高，拆机图中也可以看出，极米在做工方面也是下足了功夫，在散热方面也是不惜成本，虽然里面的四根天线走线比较裸露杂乱，但是Z4x的总体的性价比还是很高的。
