低成本改造:废旧破手机DIY成投影仪,只用了85块钱!

DIY投影仪。最近几年微型投影仪很火,放到口袋里就能随时随地看电影,尤其在出差和旅游的时候很有用。这类微型投影仪,最小的能做到“巴掌”大小,但价格动辄一千多元,好一点的要两三千元。


实际上,民间有一位大神为我们带来了新的思路!只需要一部废旧的安卓手机,能开机的那种;稍加改造,就能制作成一部微型投影仪。但要记住,必须是LCD屏幕,像三星的AMOLED可不行。

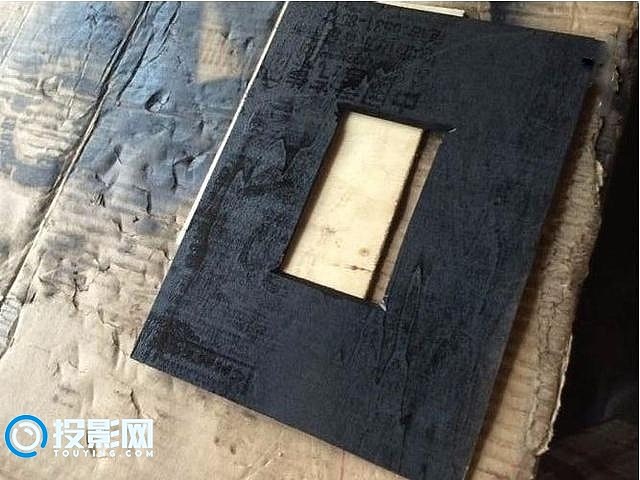

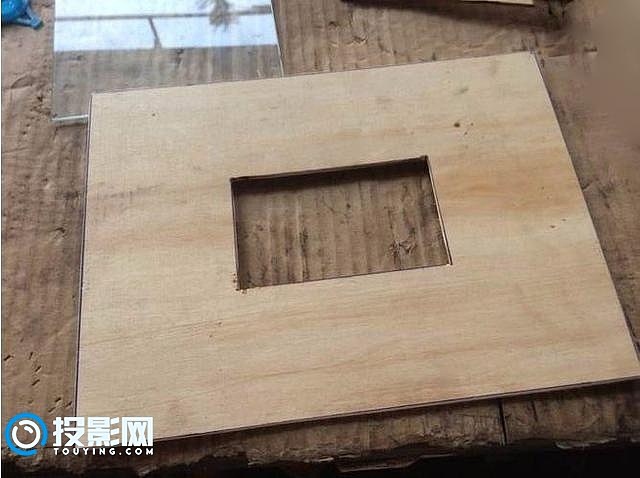

然后找一块木板,大概是25cmx15cm以上就行了。在木板中间镂空开槽,尺寸跟手机屏幕需吻合。


此处内容被隐藏,回复本帖后可见

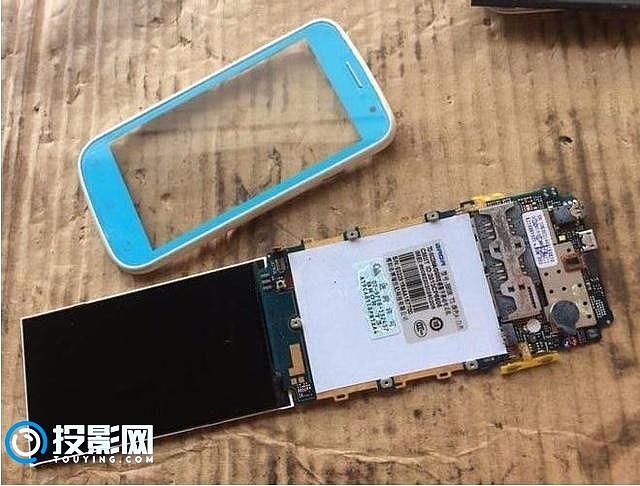

手机液晶屏后背是不锈钢盖子,内部有3层膜(应该是偏光膜?),必须要把那些膜拿掉。

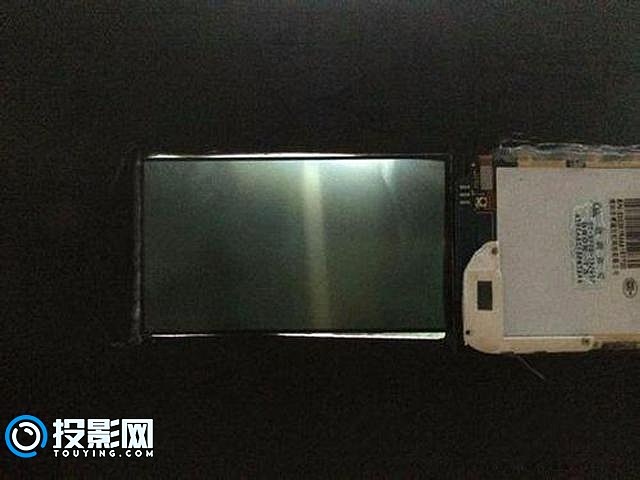

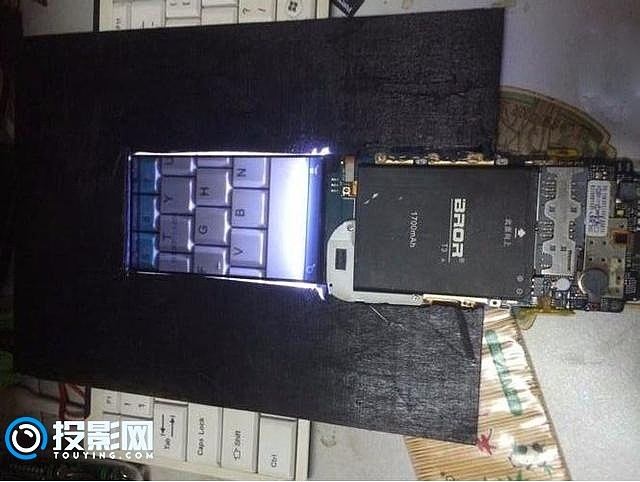

拿掉那三张膜之后,手机屏幕的状态算是半透明吧,通电之后是这样的。

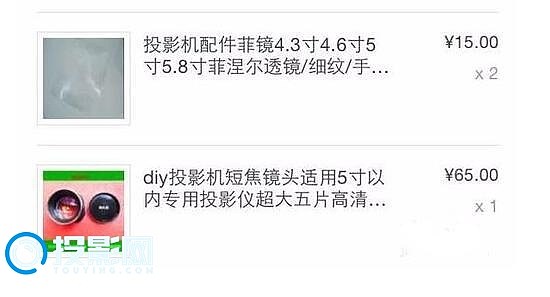

接下来,就是万能的某宝登场了,随便找家店买菲镜和镜头。菲镜根据手机屏幕尺寸去买,比如4.3英寸的菲镜只要15元,然后在买一个5英寸以内专用投影仪短焦镜头,这个65元。

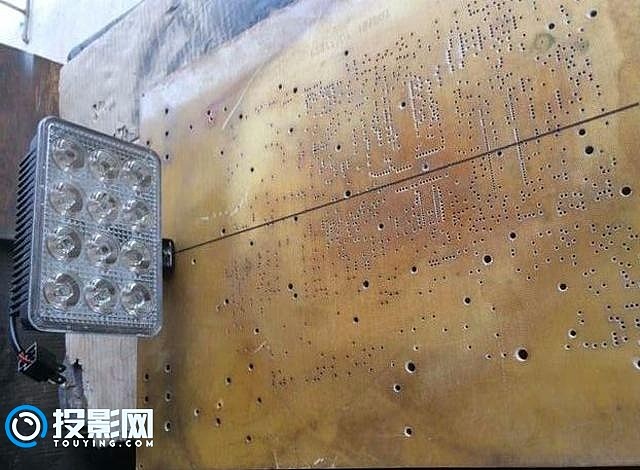

然后将光源嵌在木板上,这部分材料是现成的,没算进成本里。如果缺失就需要买,会产生额外的成本,多花几十元吧。


手机屏幕旁边漏光要封上,否则光源不聚焦,容易降低亮度。

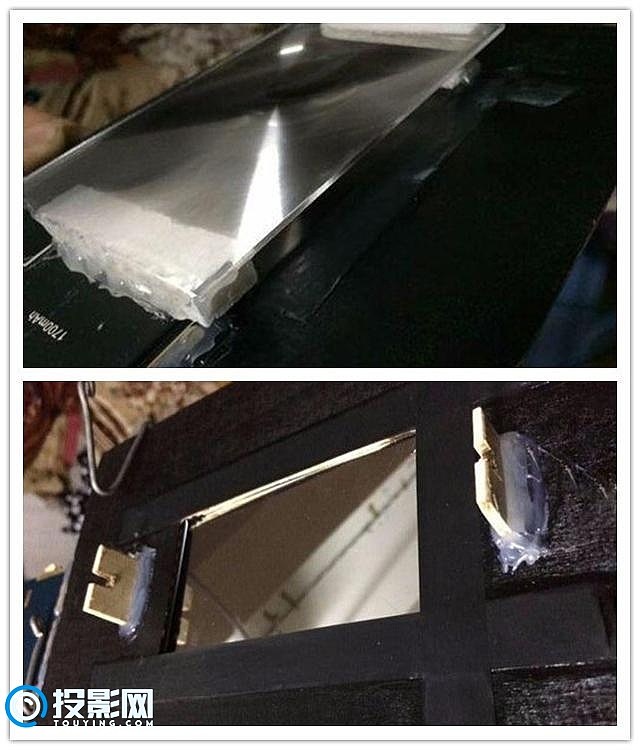

装好前菲和后菲,这个需要用到玻璃胶固定。

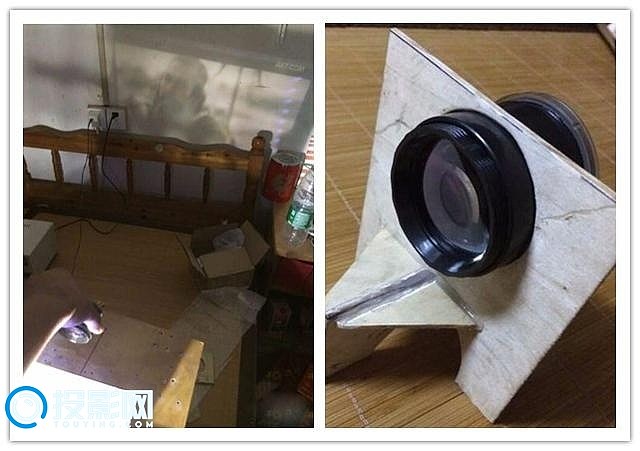

接下来,用短焦镜头试试效果,记得提前下电影到手机里。确认能投射到墙面上之后,就要给木板凹造型了。需要在木板上面打个洞,将短焦镜头塞进去,同时这块木板要能立住。

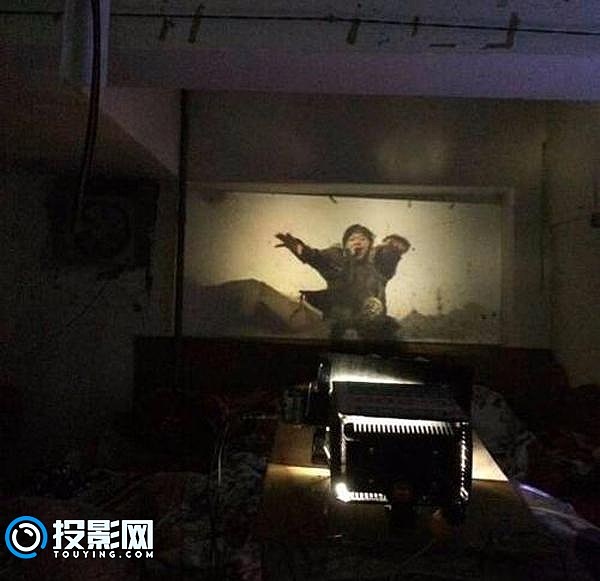

拼装好木板,将手机接上电源就大功告成了,看看效果如何吧!随便放一部电影,有效的尺寸大概是65英寸左右,画面色彩还可以,不过放720P和1080P的画质差不多,索性就下720P电影吧,再渣的古董安卓机也跑得动。

跟专业的投影仪相比肯定有差距,但是平时在家玩玩确实够了。从成本来看,物料没几个钱,就花了80元买菲镜和短焦镜头。反而是时间成本花费比较大,用了一整天时间改装。

不过这也是DIY的乐趣,重在过程嘛!
