DIY可随处摆放的无线投影仪

DIY可随处摆放的无线投影仪


发表在 综合交流大区 2018-11-13 22:03
自从去年开始关注投影以来 手上玩过了不少机子 有LED有灯泡 3LC和DLP 最后留下的还是这款性能和画质都比较一般的微投，我想要的可能和大多数烧友不大一样！投影买回家调好位置往天花板或者支架上一挂另一面墙再挂上幕布估计以后就不会再去动了 这应该是绝大多数人投影买回去的操作。我刚好相反我喜欢把投影随处摆放玩游戏还是看电影凭心情！哪有白墙哪就有画面！甚至外带!

好了 既然有了目标那就开始逐步实现吧！

要想达到我的预想尽可能要满足4个条件：

1、一个可以随处摆放又可调节高度角度的支架。

2、摆脱有线信号源、

3、摆脱电源线。

4、投影本身需要支持4角修正或者镜头位移。那么下面我会逐一分享实现的步骤。

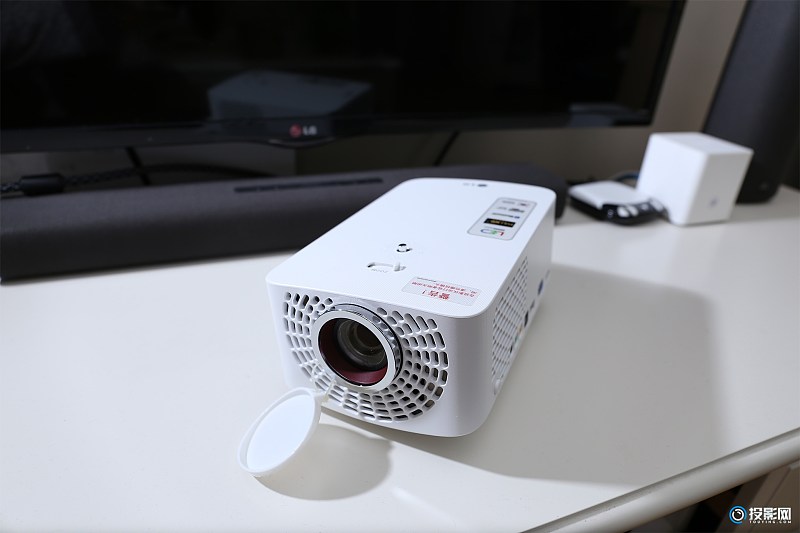

先介绍下我的主角投影！这是一款准1080P DLP的微投 光源是LED 标称1400ANSI 其实应该没那么高！色彩对比过爱普生的3LCD大机器 还过得去！至于对比度标称有15w：1！其实我也不知道，但是对我来说这些都不重要！最重要的是体积和重量！尺寸132×220×84mm 机身1.5KG 我一手可以毫不费力的拿起！


介绍完了主角 下面开始逐一实现需要攻克的问题！第一个支架 这个比较简单 我是玩摄影的谁还没几个脚架。

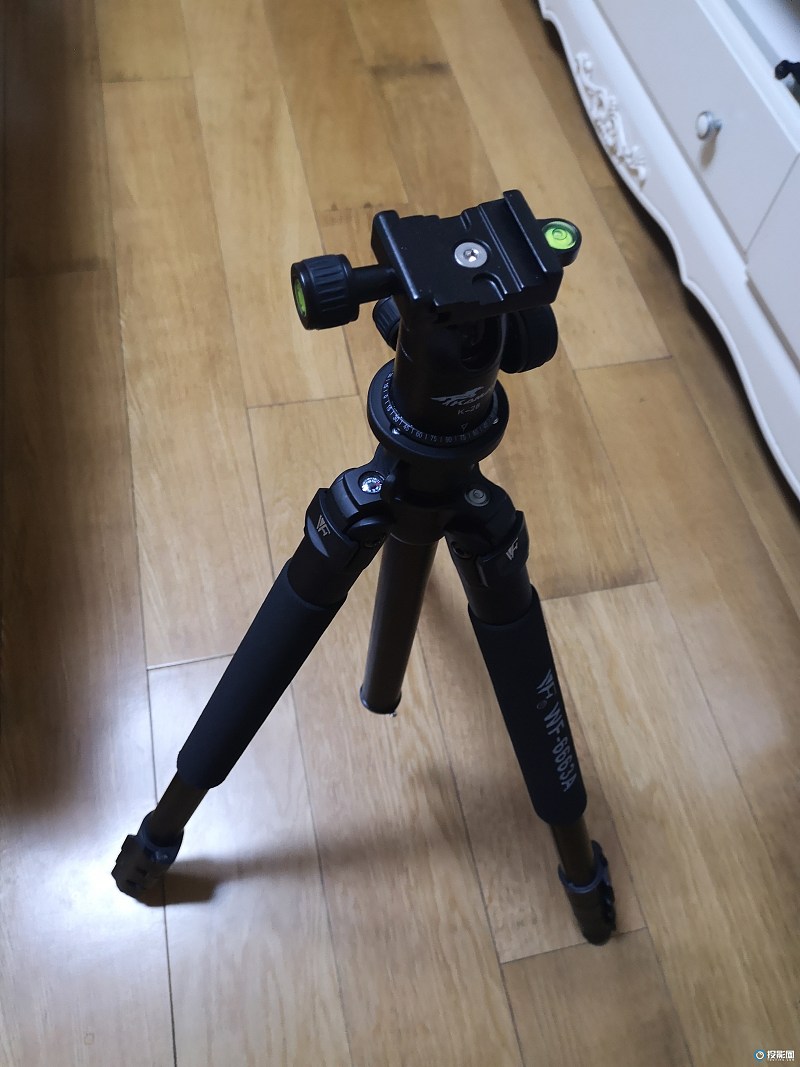

不大不小 60-150cm高度可调 带快装板（主角投影底部刚好有四分一螺丝孔完美兼容单反支架的快装板）

第二个要攻克的是信号源问题！现在投影信号无非就两个来源一个HDMI（VGA模拟信号那些现在应该极少人使用）另一个就是U盘或者硬盘直读！U盘直读适合拷贝一些电影或者文件到里面然后插在投影就可以用这个不影响便携性！比较麻烦的是HDMI这根线怎么摆脱！

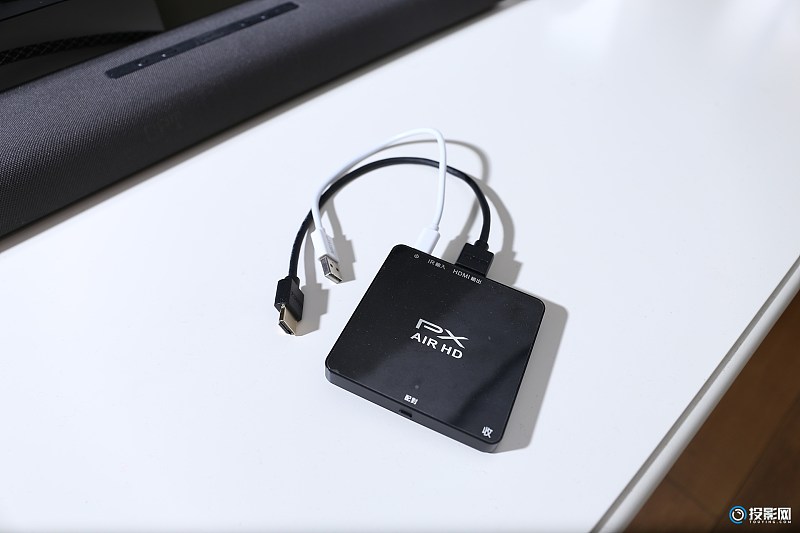

这个是我找了很长时间的一款无线HDMI收发器 一共两个一收一发 图上是接受机我需要把他固定到投影上！而另一个发射机只需要连接到我的PC就行！产品说明是60米内可传输1080p 60FPS的低压缩画面 延时实测大约有100ms 看电影是不影响 倒是玩动作游戏有那么一点问题！

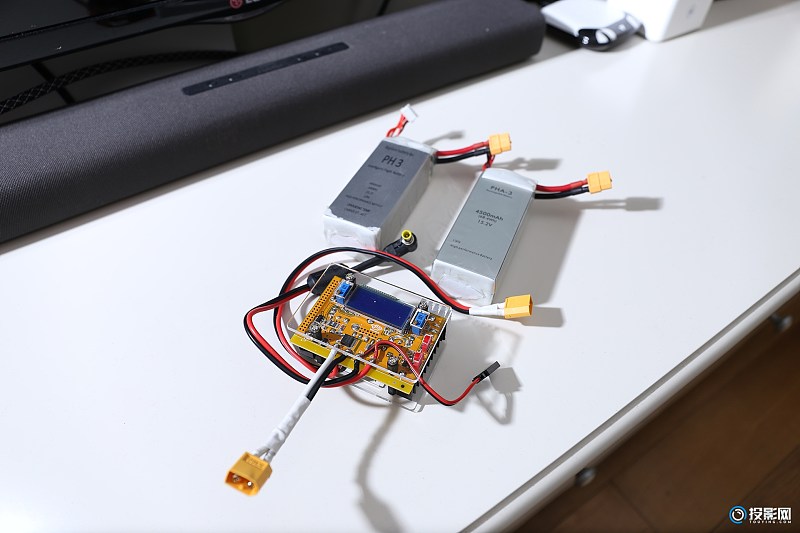

无线HDMI图传问题 我们下面会继续说明 现在先说第三个问题 那就是如何解决供电问题！这个也是最麻烦的一个！家里插头不多 原装的电源线也不足够长！那么只能自己打造一个专属的外置移动电源来解决投影的供电！看了下原装的适配器参数是19v 6A的那么峰值功率也就是120w以内。因为之前有玩航模手上有一些15V支持大功率放电的电池 ，加上特别DIY一个升压器刚好可以组装起来作为移动电源！


好了到这里配件应该准备的差不多下面就是如何把这些东西安装到主角投影上！这个倒是花了一些时间！内置式不可能内置 投影内部连一个7号电池都放不下更别提这么多“大东西”那么只能外挂！那么用扎带？双面胶吗解决吗？ 想了想虽然省事但是牢靠性估计难保证！还是决定设计下搞个合理的外挂方案！

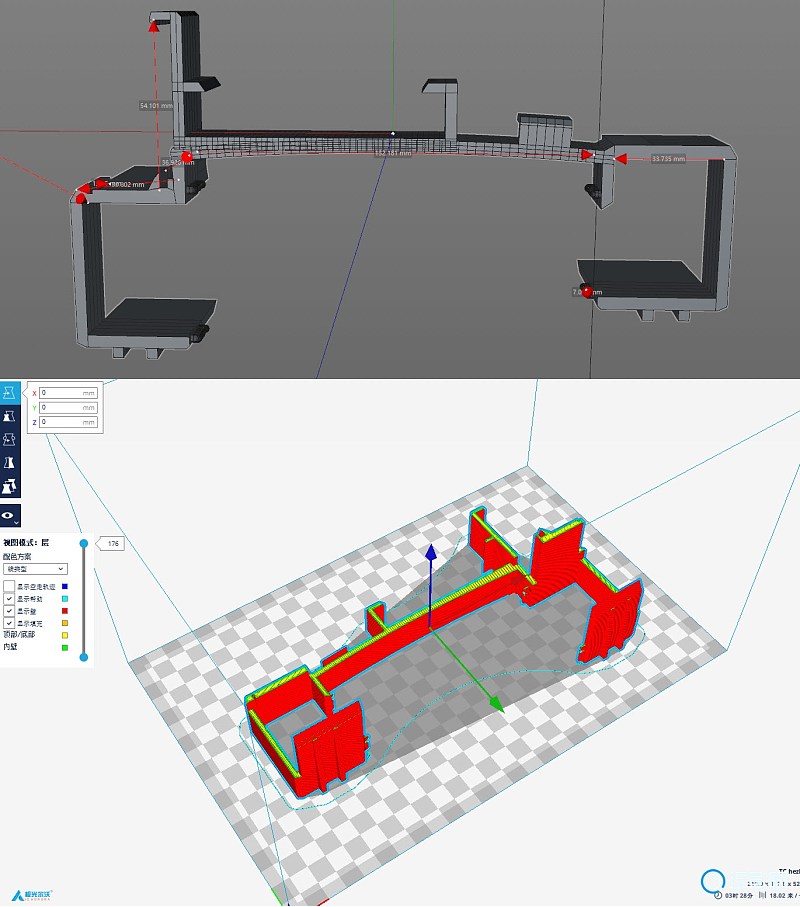

自己动手丰衣足食！根据投影外形的尺寸画图 3D打印了一个挂架！进过数次修正尺寸已经完美匹配了！

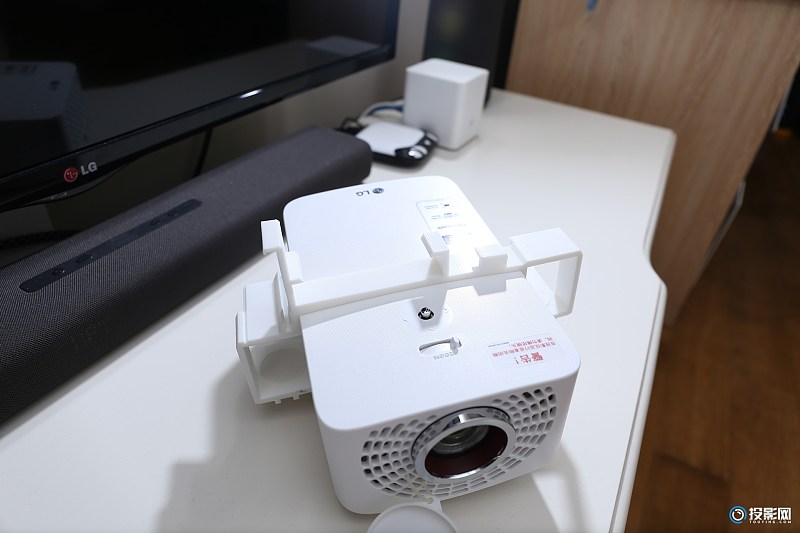

这是装上去的样子 两边都有卡扣完美卡在散热槽里 且不影响散热！

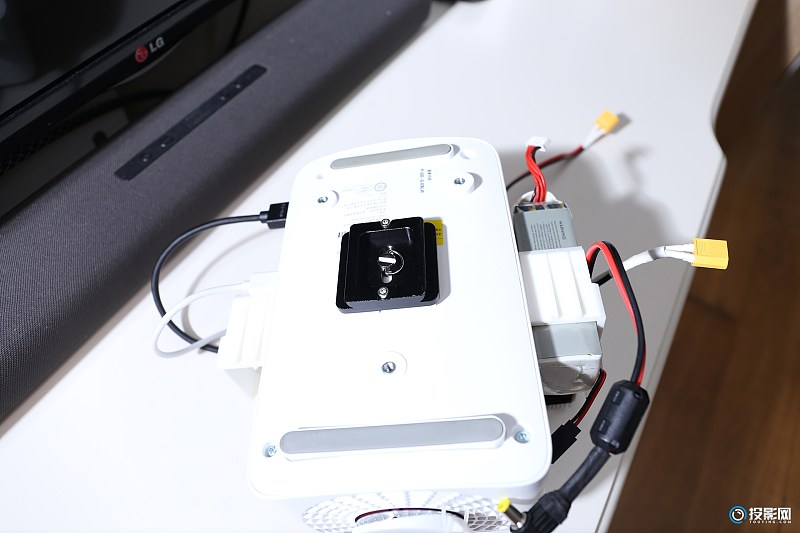

底部加上快装板 方便从三脚架取下来装到其他支架上！

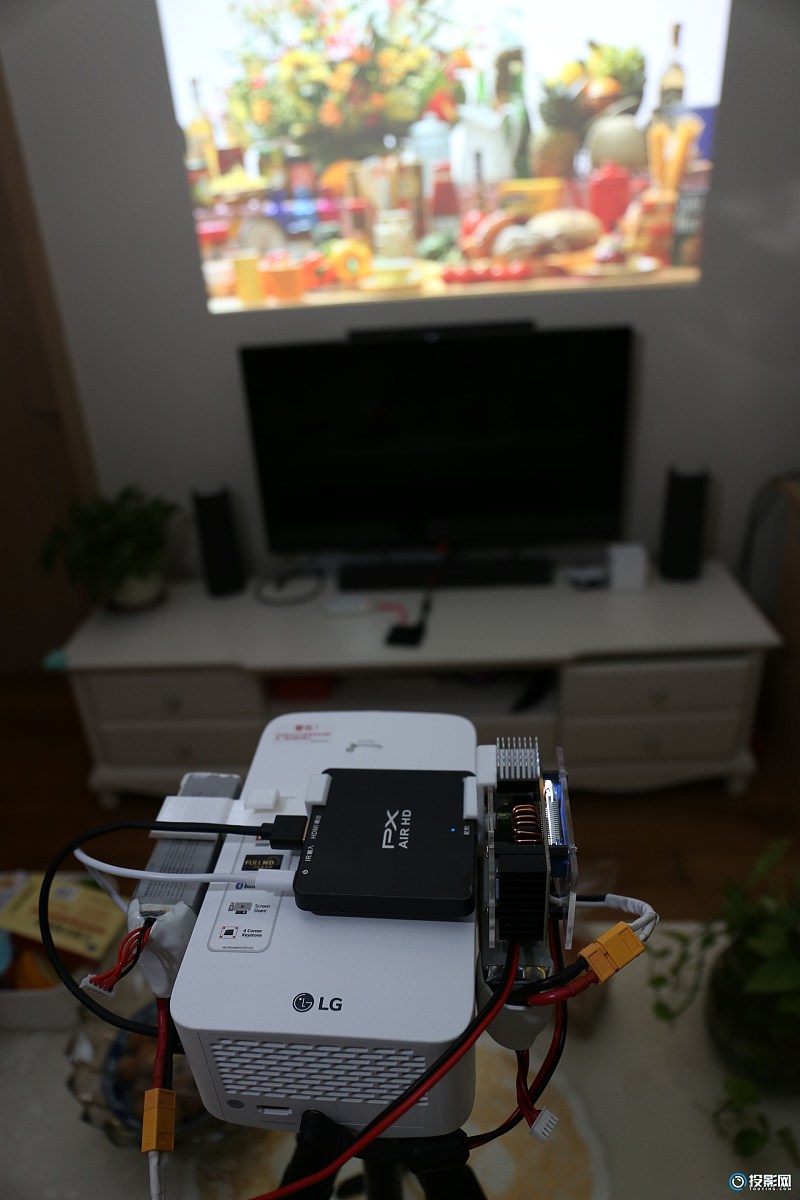

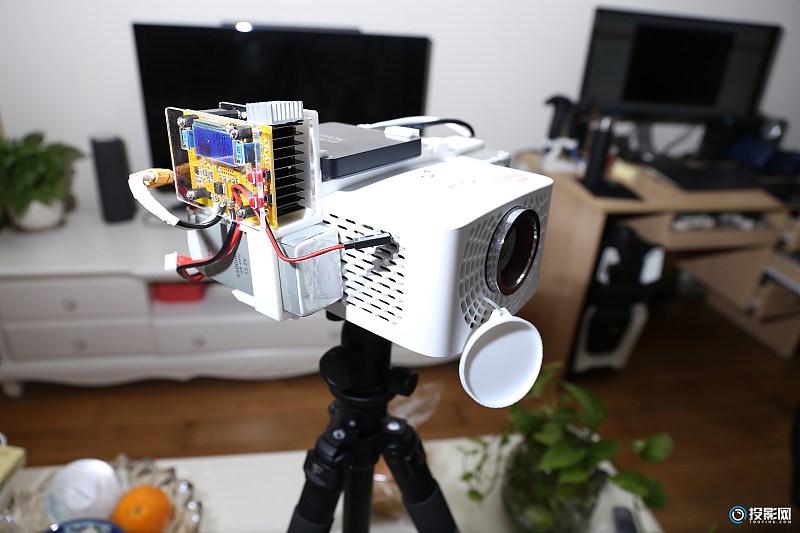

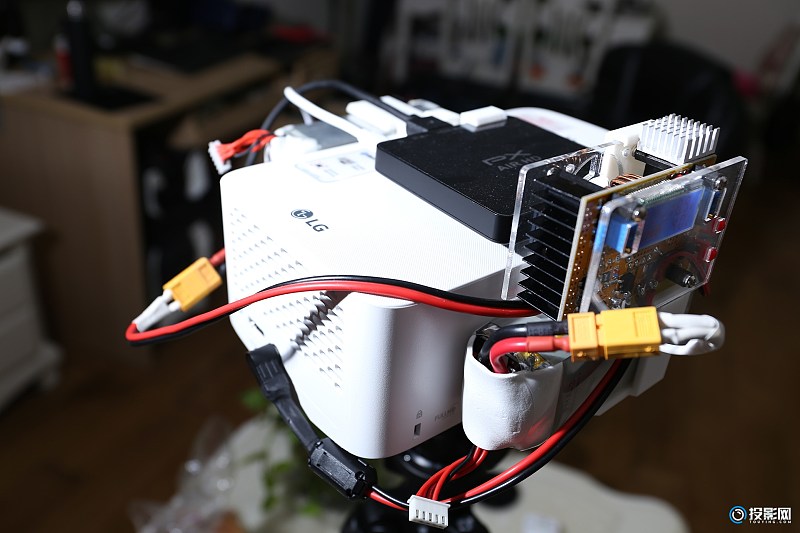

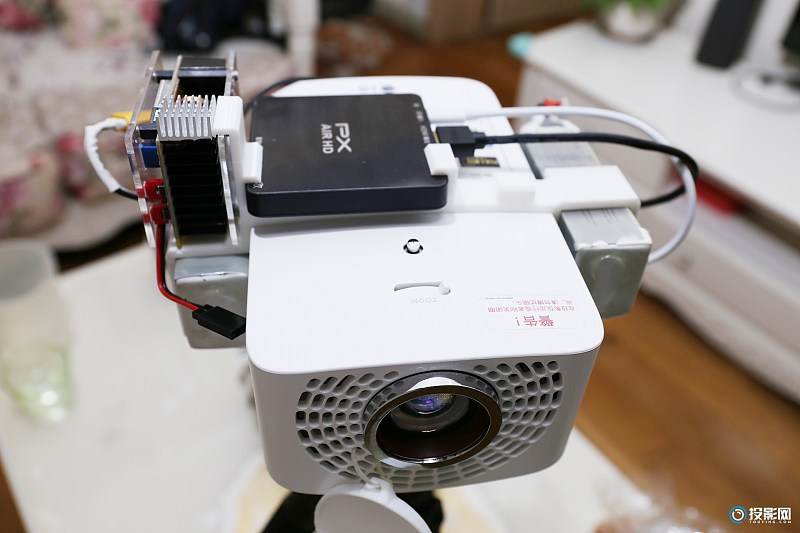

这是所有外挂组件装上去的样子！是不是丑了许多！东西虽多总重也只有2.5KG 依然可以一手拿起！供电由两个68WH的航模4S电池提供！实测最大亮度可以播放1.5小时左右！足够一部电影的时间！如果是晚上一般只需要中等或者低亮度就行 那么续航则超过2小时！HDMI接收器供电既可以是由机器的USB接口提供也可以是升压器分出一路稳压5V提供！因为机器只有一个USB接口 所以做了两个方案！

好了到这里 基本上完成了一台可以随手一拿独立播放的主角投影！下面测试下运行情况！

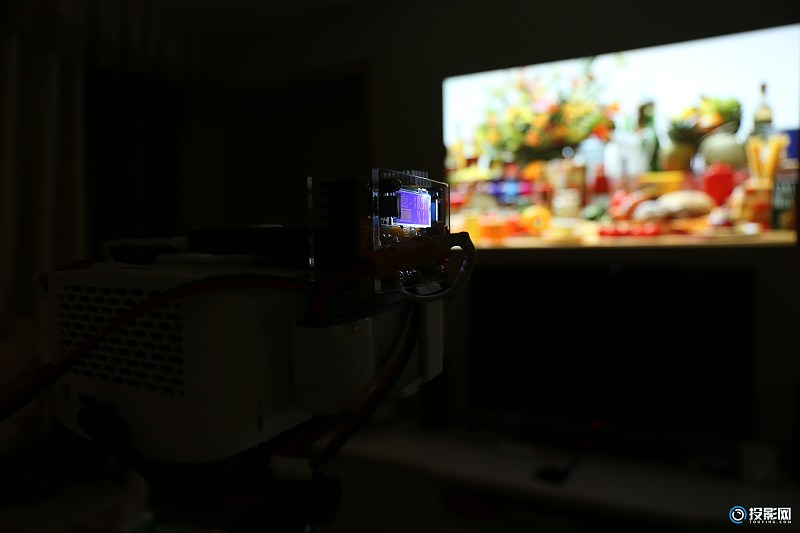

升压器可实时显示电池电压 低压报警！

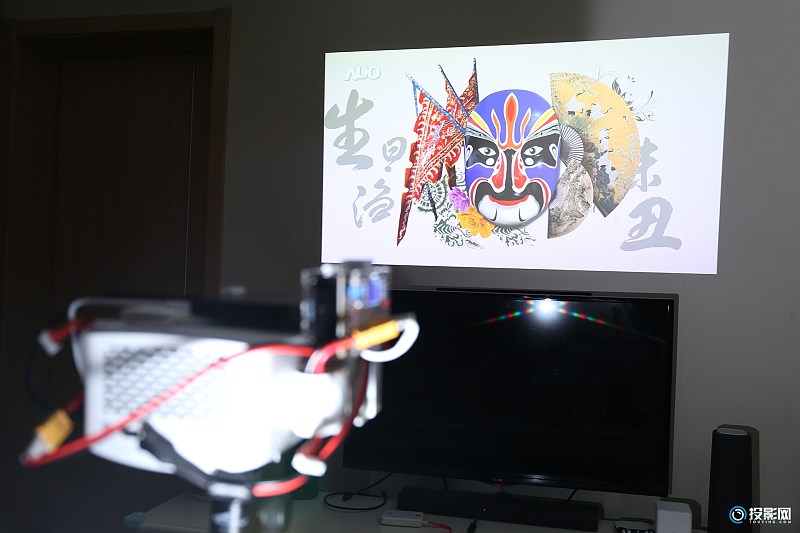

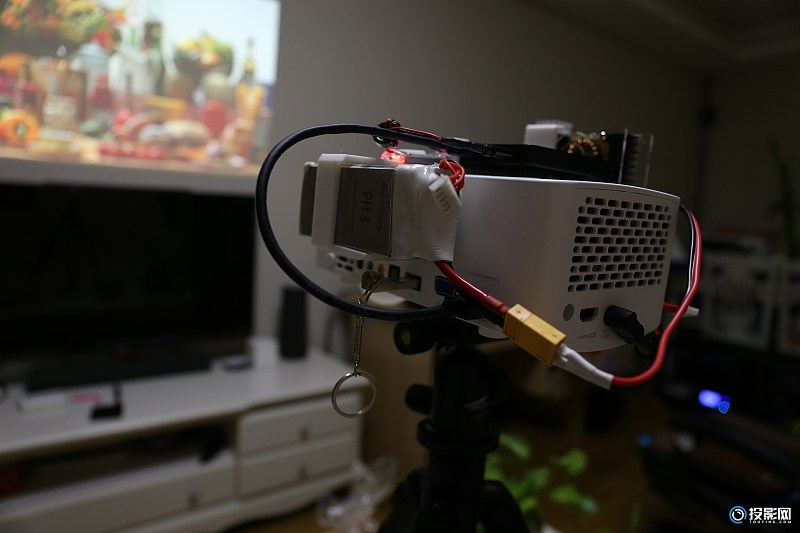

试播了一些演示片 运行稳定 画质几乎看不出和有线的区别！投影自带四角矫正功能 随便一摆就行！大功告成！


PS：


如果需要接入U盘则 HDMI改为电池供电！完美不干涉！
说在最后：目前还是试用阶段！如果外观设备的稳定性得到考验 那么我会在最后阶段对外观和走线进行最后的优化！让整体看起来和谐一些！因此待续...
