DIY自制投影仪教程 废物利用不超百元

发表在 玩机达人 2019-11-25 12:53 | 来自浙江
本帖最后由 三分禾 于 2019-11-25 12:56 编辑

废旧的手机可以用来做什么?当然是做投影仪啦!以下教程分享来自网友@№街のboy。温馨提示:不同年代的手机,屏幕的结构不一样。例如使用AMOLED屏幕的手机就不行,使用“全贴合工艺”做的屏幕也无法分离,拆手机前最好查清楚再拆。另外想diy投影仪的朋友,diy方法很多,不一定要用手机。

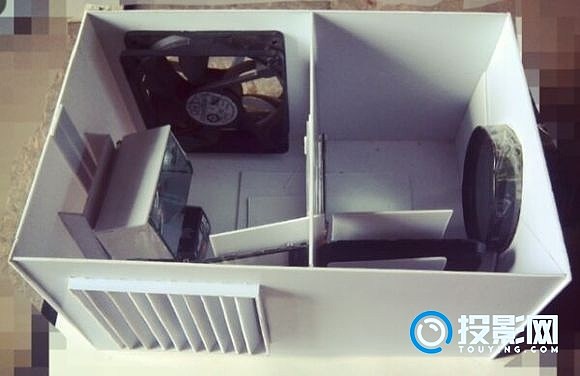

关于成品(还有个盖子没有照)和夜间效果图,40寸的样子,但是灯泡只有35w。


首先说明,这个肯定比不上人家花几百上千diy的投影仪,我这个成本就80-90块钱,不算那旧手机。相信大家或多或少都有没有用了的丢弃在一边的手机吧。按键或者触屏都可以,我这个适合要求不高的来diy,我也第一次做,肯定有不足的,大家就当一个参考吧。

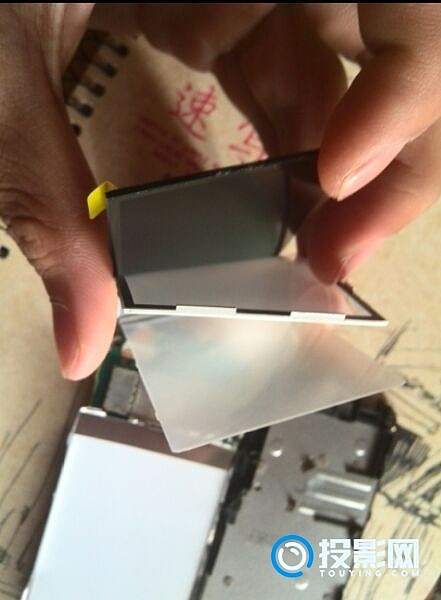

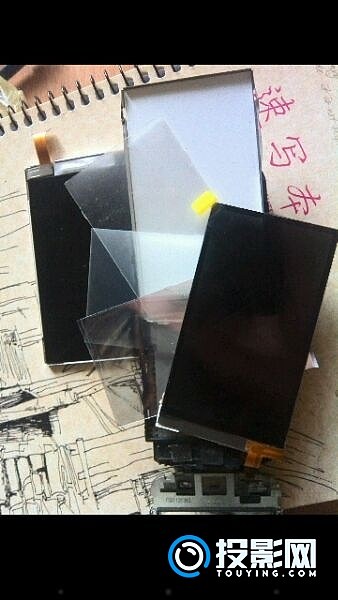

1.0首先是要把取出手机液晶屏的背光板,记住,正面的排线千万不要动,不要用蛮力,建议用把指甲刀把屏幕金属狂慢慢往外面夹,要拆开到屏幕半透明。屏幕构造一般如下图所示。



制作流程

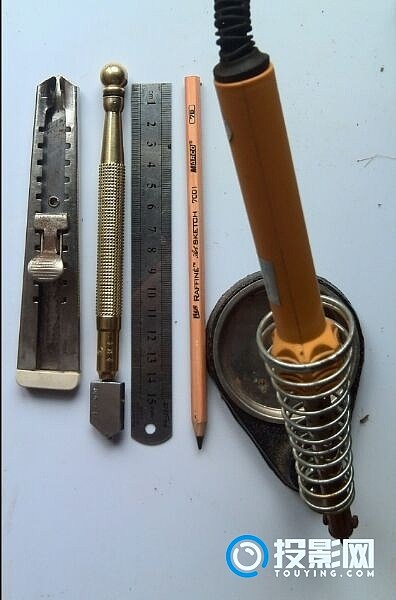

2.0 下面就要开始正式制作了,工具其实只要美工刀,咫尺,铅笔。其它的只是我用到的。


2.1材料价格一览表:

4块300×400×2mm的ABS板一共56元(其实我是图方便,这个材料不耐高温且透光,我这种小型的为了方便可以用这个)

1个35w的卤素灯杯(卖灯具的有卖),3元

1个卤素灯用的变压器(买灯具的地方都有),12元

两块“菲涅尔透镜”,淘宝搜索就有,20元钱

放大镜4个,6元

另外还有一个电脑主机的风扇,没有花钱,记不得从哪里来的了

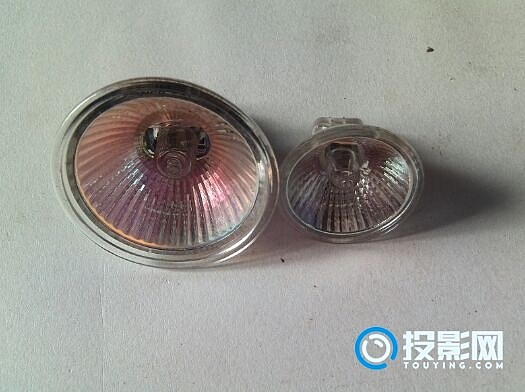

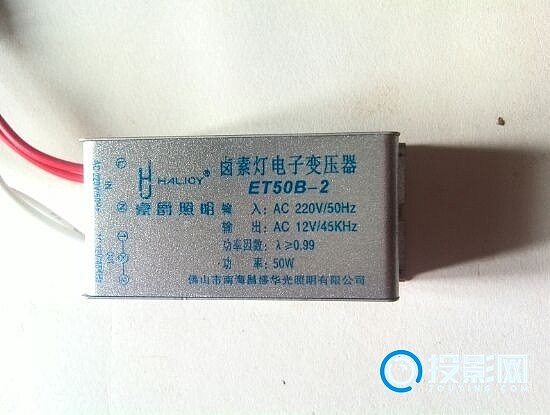

2.2 变压器和灯杯



2.3 菲涅尔透镜,一般是一对卖的,有两块,上面有一圈一圈的波纹,大多数都是塑料制作的,厚度2mm左右,你用手电筒照,有一个可以把光聚成长方形的就是后菲镜,没错,用到的就是后菲镜,前菲镜我没有用,因为加上了会大大降低透光率。

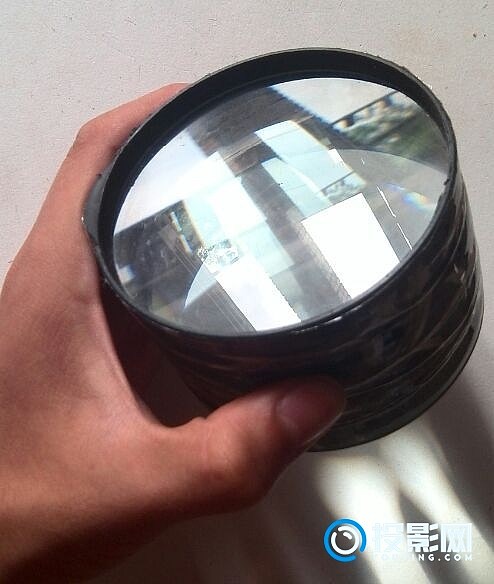

2.4 镜头,我为了省钱,直接用的放大镜,4个9mm直径的放大镜把手柄用钳子夹掉,当然你也可以用菜刀砍掉。然后重叠起来,用比较宽的胶条把他们缠起来。一方面是为了均光,图像就不容易变形,还有就是减小焦距。如果你房间不是很大,但是想投影更大,那么焦距就要越短。反正我这自制镜头只有一个字形容,渣渣。网上有镜头卖,但是动不动就上百。由于我这个投影只有几十寸,所以也不怎么失真,没必要买镜头。

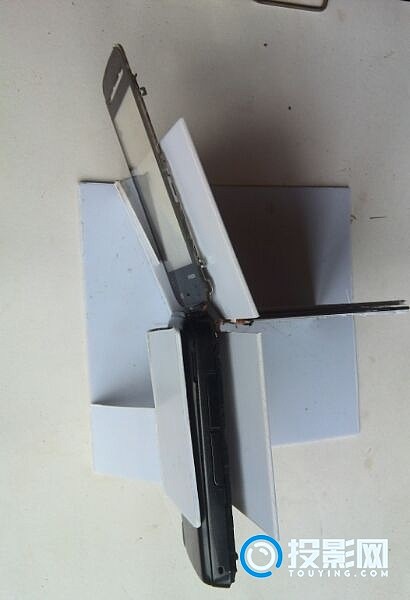

3. 这个东西费了一会儿时间,这个无辜的手机就是当年的诺基亚5230,可惜很久都没有碰过它了,现在它又重新证明了自己的价值呵呵。触屏机麻烦。对了【还可以用mp4弄,废弃的也可以,比手机更好,因为是专门播放视频的】,然后手机拆开就3部分(触屏,液晶屏,机身)。通过重力感应屏幕至少是水平的,操作对于我来说也不是很麻烦。


3.1 还是勉勉强强画画图,然后再弄。这个ABS工程塑料板切割很轻松,刀子轻轻划了一条痕迹,然后掰开就断的非常整齐。所以没有切木板费劲。


3.2 箱体就没有什么详细说明,你需要在制作前试一试。像我这个镜头焦距应该有15cm,那么液晶屏离镜头距离就比15cm短一些。反正你先计算好了再弄。普通的方法调整图像清晰度(对焦)是靠镜头,但是我是把镜头固定了,通过固定手机的那个底座来移动对焦的。反正自己看情况。

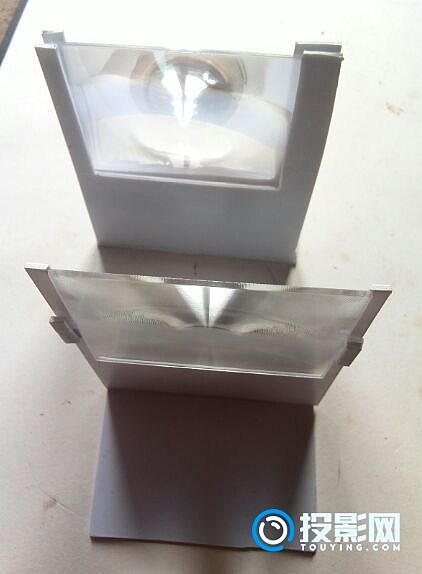

4.0 菲涅尔透镜(简称菲镜)直接放在屏幕靠近光源那侧,离屏幕1cm左右吧,反正你拿手电筒照,可以把手电筒的光聚成长方形的,但是由于是手电筒,可能中间会比较亮。容易分辨的。这个就是把光均匀分散成长方形的,不然投影只能看见一个圆形,四周就会是暗角。所以我建议再怎么还是买块这个镜片。


5.0 液晶屏的方向,这个比较重要。你记住,光是从液晶屏正面透过的,然后在这个基础上把屏幕倒立放。这样投影才是正立,并且字幕画面也是正常方向的。液晶屏透光率只有7%左右,所以你懂的。

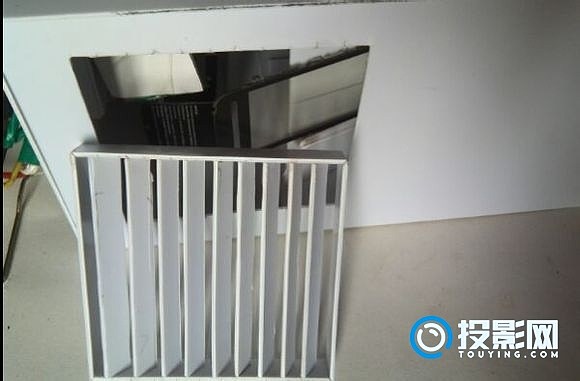

6.0 关于光源的话,我觉得我这个投影仪效率已经超级高了,毕竟灯泡只有35w,本来想买个50w的,结果那里卖完了50w的,所以我只有以后再换大一点。怎么说呢。反正距离调整好了,保持画面都能显示出来的基础下可以稍微靠近一点液晶屏。但是注意不要太近了。液晶屏和那个菲涅尔透镜温度都不能高于60度。最好像这样弄个散热风扇,但是说实话我这个35w不开风扇到了屏幕那里温度都只有40读左右。记住风扇对面还要开个通风的口。我这个通风口这么弄是为了方便取下来然后操作手机的,打开就可以看见手机的触摸屏。老一点触屏机是触摸屏和显示屏分开的。虽然说比较麻烦,但是这点我还是能够应付的,然后播放电影就把那窗口上进去。



这是白天的效果,墙壁比较渣,但是我白天一般不看。


注意事项:

1.一般光源前面都有聚光镜,但是我这个没必要用聚光镜,因为灯泡自带反光碗。反正测试的时候不要让光线直射眼睛,强光对眼睛有伤害,我只是加了个镜子做的罩子,相对于聚光来说倒不如是用来保护眼睛不被光直射。

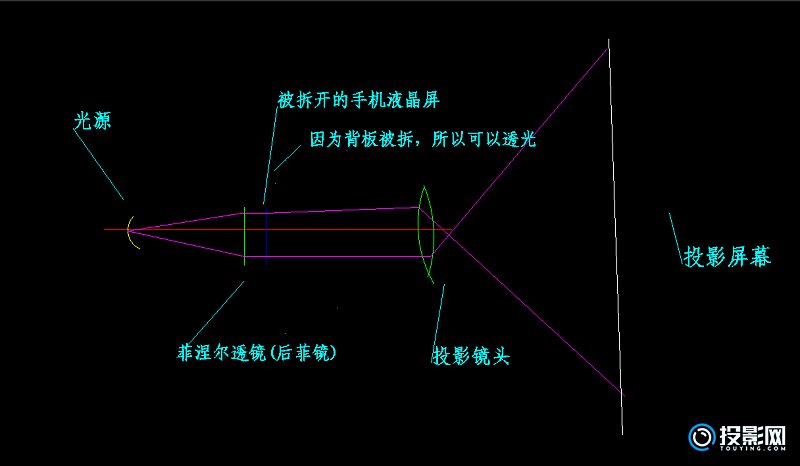

2.示意图,反正放大镜成像原理。手机液晶屏分为液晶部分和反光板,就像镜子,镜子只能反光,不能透光,但是我们把镜子的水银刮了就可以透光了,拆液晶屏也是这个道理,所以拆了后光线就穿过去了。还有科普一点吧,液晶屏之所以是彩色的,就是因为液晶屏受到电流影响然后只让某些光通过,也就是说液晶屏要有光从中间通过才可以显示不同颜色,大家都知道普通液晶屏背面有灯光吧,有的手机屏幕边缘还漏光,就可以发现是后面的灯发出的光通过液晶屏然后传到人眼睛。这个原理就相当于把手机屏幕本来的灯光换成了一个亮度更加强大的灯泡,这样投影到大屏幕了光线依然明亮。


3.没有菲镜或者不想买的,也可以用3个或者以上的放大镜叠加,就像我镜头一样。但是是用来替代菲镜的。至于镜头没必要像我这么弄,我也是刚开始不想买菲镜,准备用3个凸透镜合起来代替菲镜,结果手机屏幕宽了就不合适,所以才买的菲镜。还有记住菲镜有灰尘不要拿什么纸巾或者手来擦,很容易就花了。最好就是清水冲一下,然后一定要等到自然干了再用,不过有点点灰尘影响是不大的。
