自制DIY高清投影仪全部过程分享,堪比买来的投影仪!


发表在 综合交流大区 2018-11-22 16:04
自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

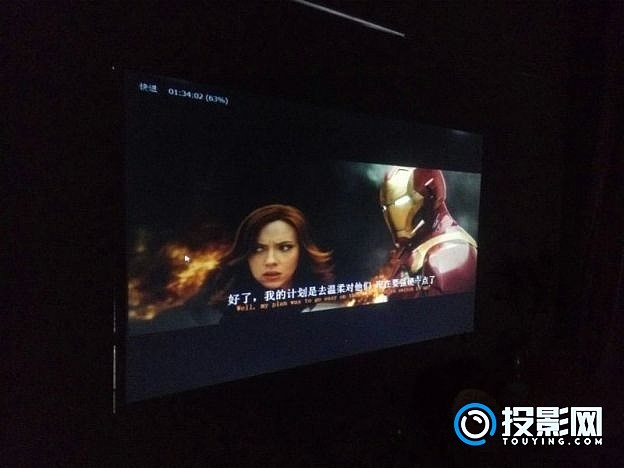

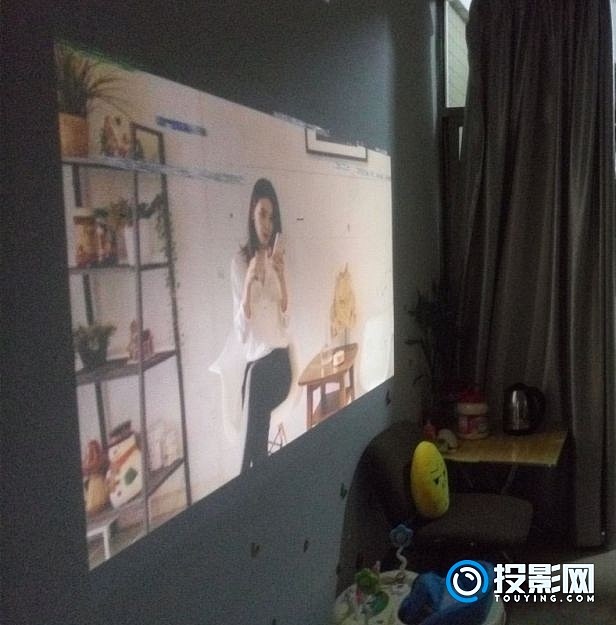

首先分享一下效果图:

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

配置:

镜头:三片镜F210mm

屏幕:杂牌TFT5寸通用40P接口800*480屏幕

屏幕驱动:4.3-14寸通用驱动,支持VGA和AV输入

光源:LED100W白光COB集成光源

外壳:亚克力定制

ok just do it

一步一步做,按照自己的逻辑去完成每一项就准没错了undefined

一、筹集配件,想好自己要什么样的配置,之后可以在万能的某宝上面找啦!

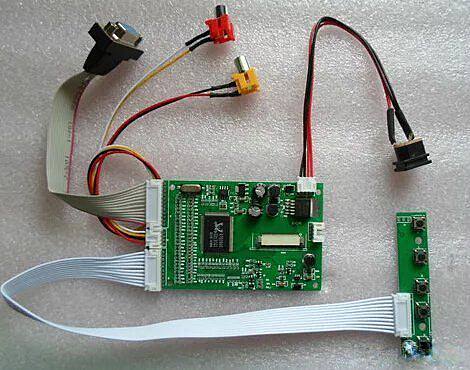

1.屏幕驱动板

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

2.聚光透镜

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

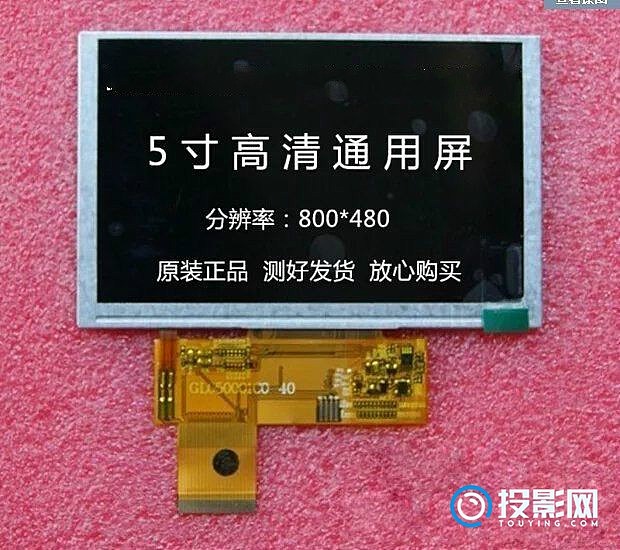

3.屏幕

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

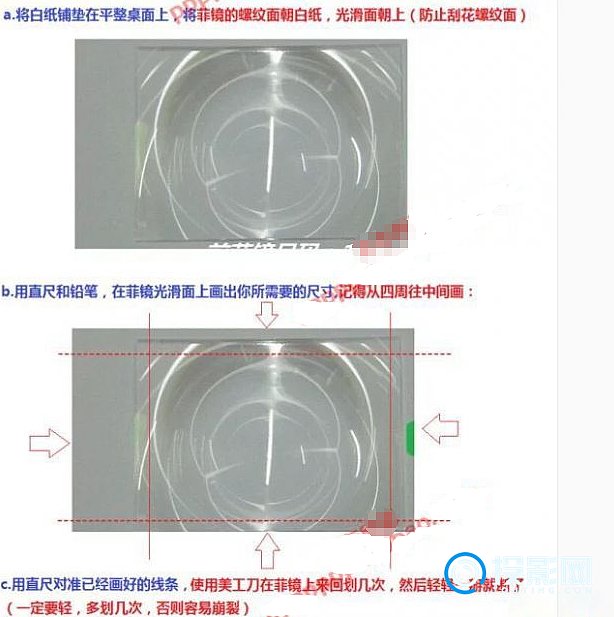

4.菲涅尔透镜

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

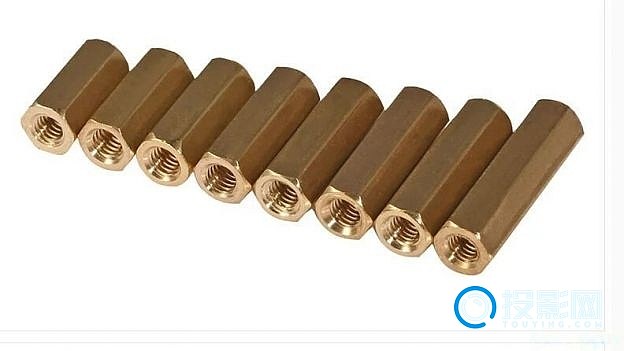

5.铜柱

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

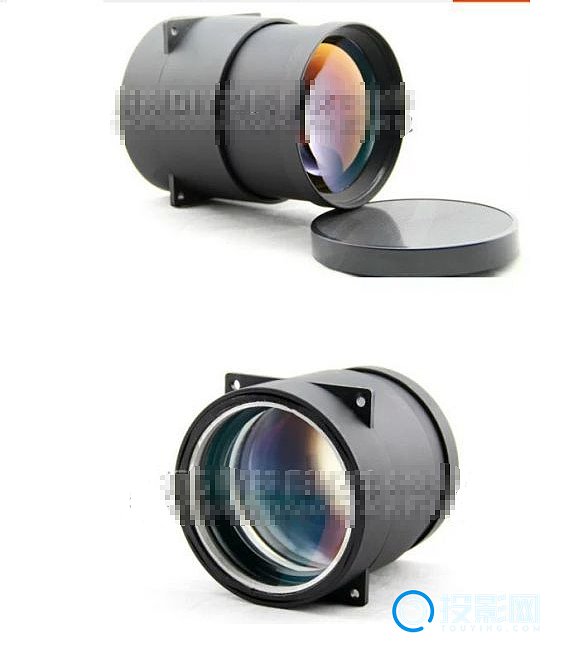

6.镜头

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

二、毕竟是自己DIY,外壳是买不到合适的了,那只能自己设计,我这里用的是犀牛CAD来设计的,设计好了之后交给做亚克力的割板

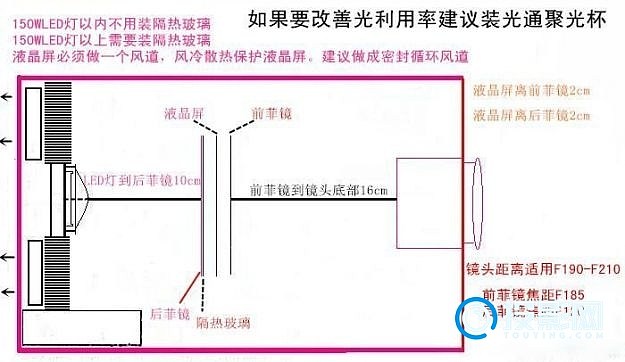

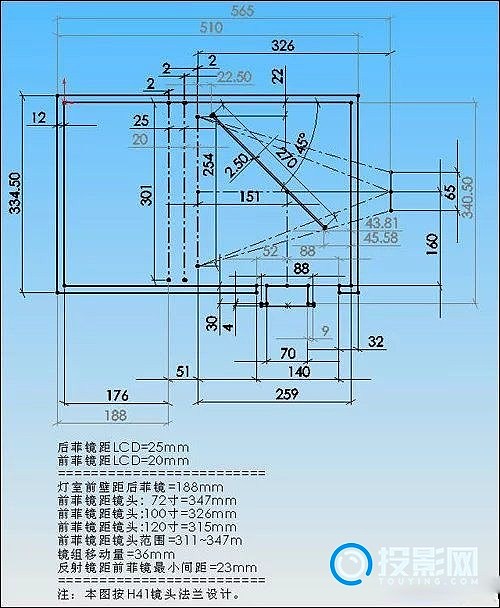

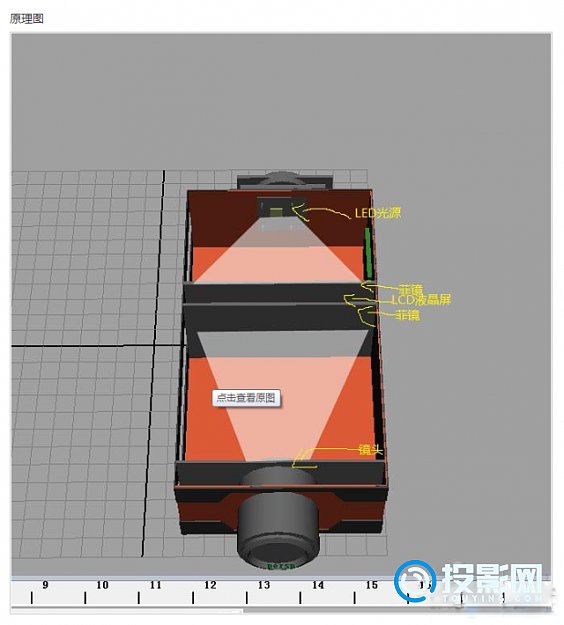

首先做这个机子之前大量了解了别人的资料和图纸

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

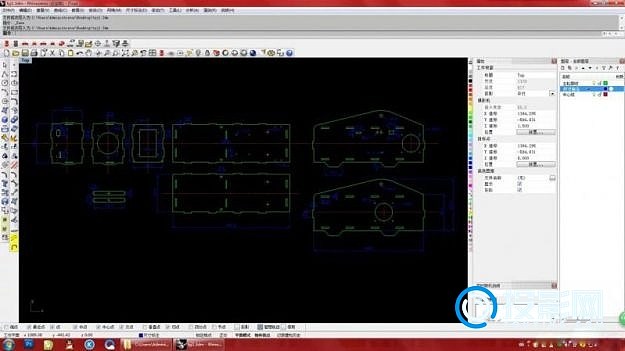

1.这是自己画的外壳图纸, 本来想做一个用螺丝固定的壳子,后面琢磨了一下决定做一个卡位式的外壳。

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

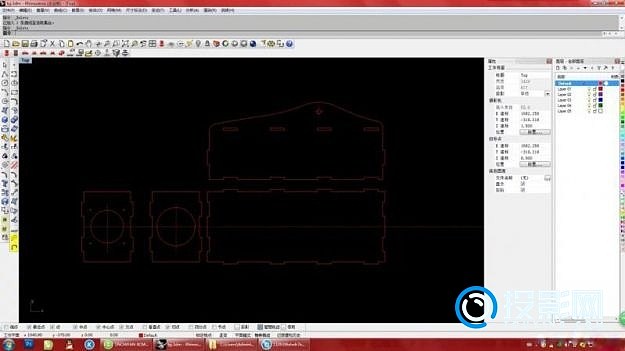

2.最终成型的图纸,设计了那些孔角孔方便拼接起来所有的配件都预留好了螺丝孔在板上!图纸基本都是凌晨画的, 那个眼困啊!!基本都是下班后画的。。。

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

三、安装起来进行初步测试!基本是在办公室完成的!!

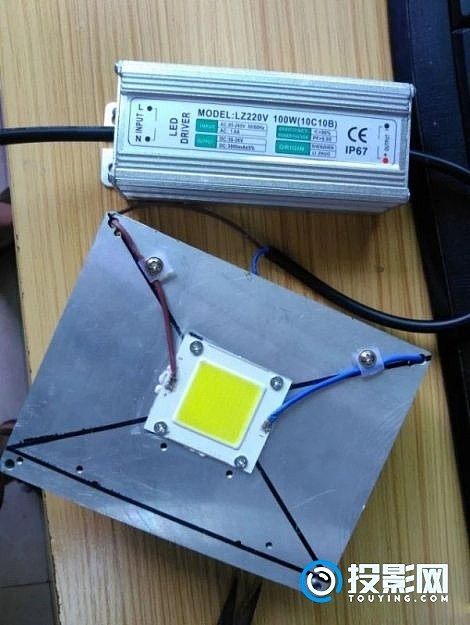

LED光源和电源,用的是100W的,标称流明有1100,因为我本是就是做LED照明公司的!

所以光源这一块我很了解!这光源和散热器都是我其它的朋友打样給我的 ,所以,免费!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

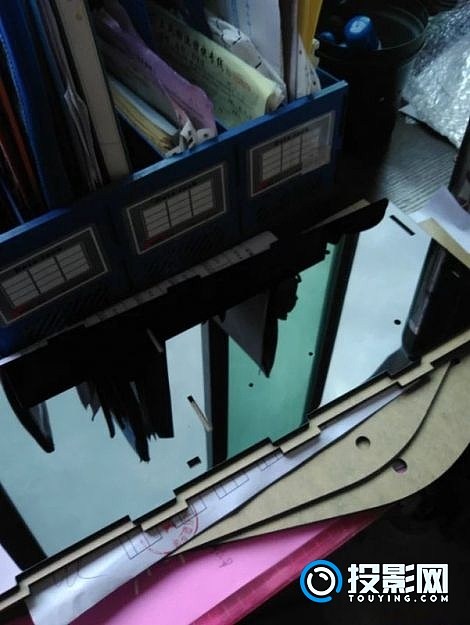

外壳,黑色不透亚克力板,上面介绍过了!自己设计的图纸拿去割板!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

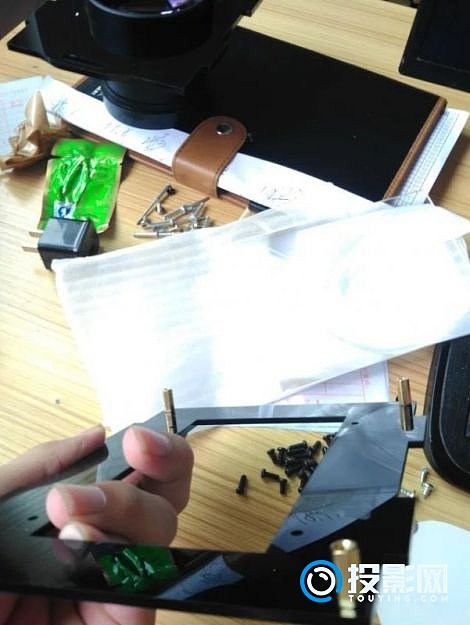

这个是液晶屏的框架,用10mm的M3螺纹铜柱来支撑菲涅尔透镜

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

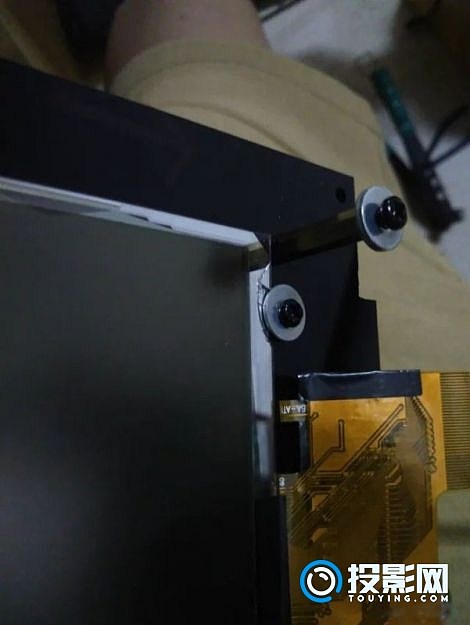

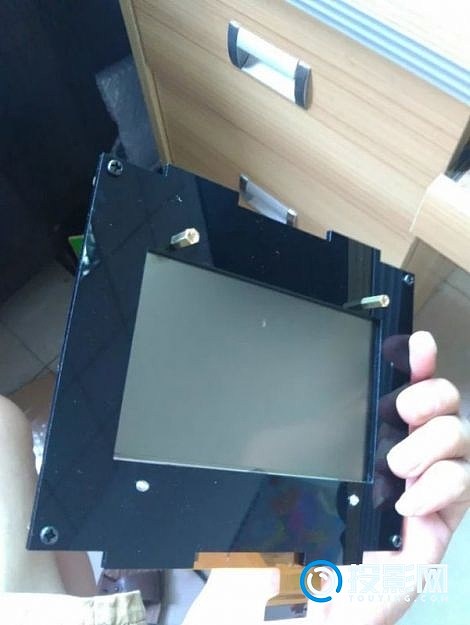

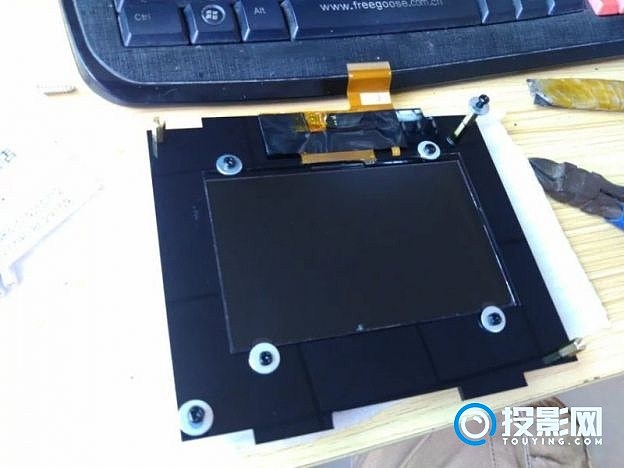

框架装上液晶屏的效果,设计那时是测量好屏幕的尺寸然后开个3mm的通孔,一边是用螺丝加垫片卡住屏幕,一边是链接铜柱用来卡住菲涅尔透镜

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

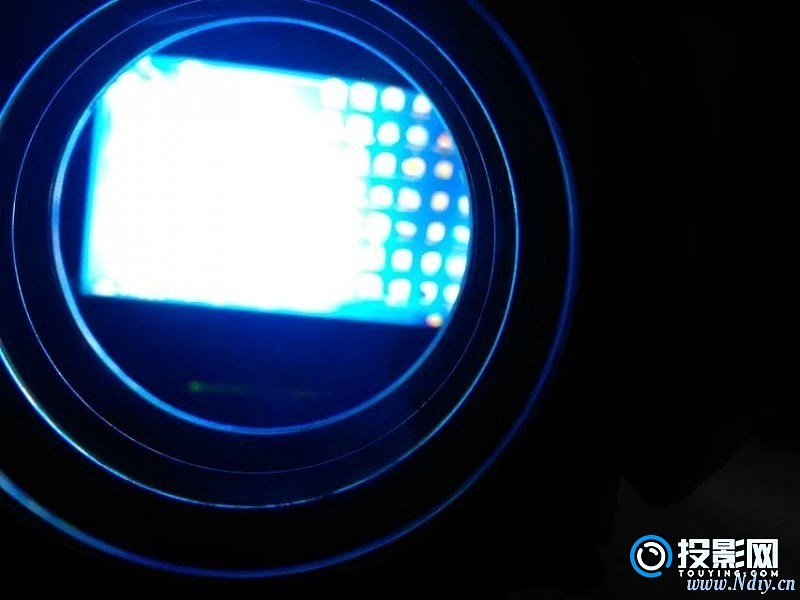

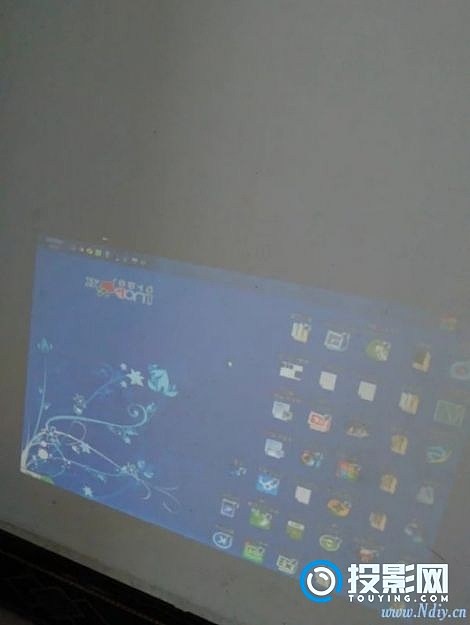

初次装上液晶屏和镜头的效果!杠杠的!!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

游客,如果您要查看本帖隐藏内容请回复


这次测试找出了很多的问题,首先是亮度不够,100W的LED光源,光效的利用率不是太高,原因是没有加反光镜,没有很好的把光源发出的光完全投射到后菲镜上。

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

再一个问题就是光轴不对,一边偏暗一边太亮,导致了投影出来的图像一边亮一边暗,因为这次设计的外壳没有很好的把光源的散热器固定好,过后我会设计一个光源散热器的固定框架,从而让光轴居中。

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

这里发生了一个很致命的问题,我在把屏幕倒装过来的时候,收紧螺丝的时候用力过大,把液晶屏压坏了!  !吸取教训!屏幕是很脆很易碎的东西!一定不能用硬的东西去压!好心疼!一块5寸的液晶屏就这样报废了,只能去某宝再买一块。过后采用的是塑料垫片,超软的,不怕压坏而且很紧!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

激动人心的时候来啦,经过了几次比较大的改进,又是打磨又是钻孔的。。总装完成之后的效果,出乎意料

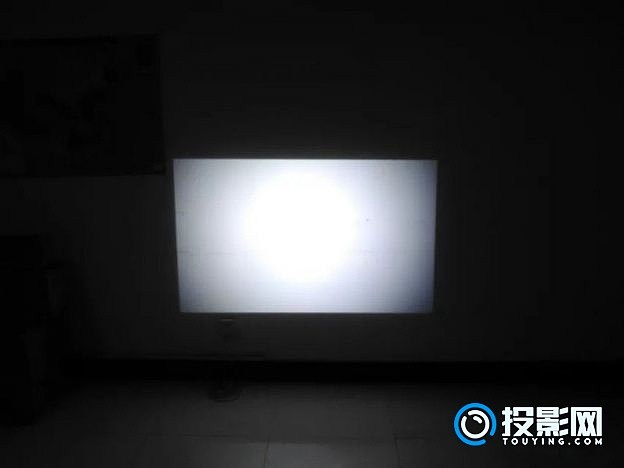

很熟悉的画面!这个时候光线还是不均匀的,中间偏亮,原因是这是仅仅是测试光线,前菲镜和液晶屏此刻是没有安装上去的

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

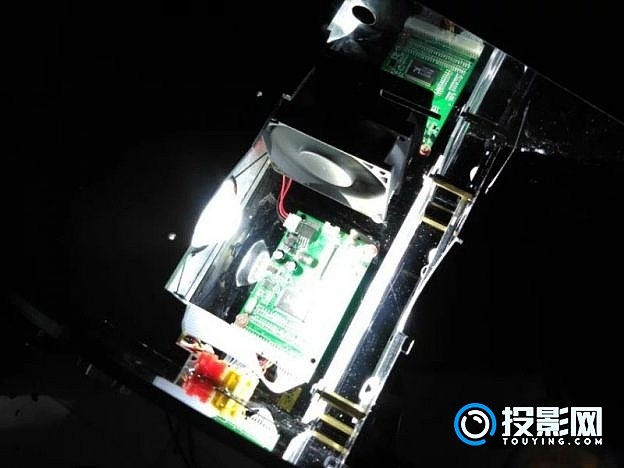

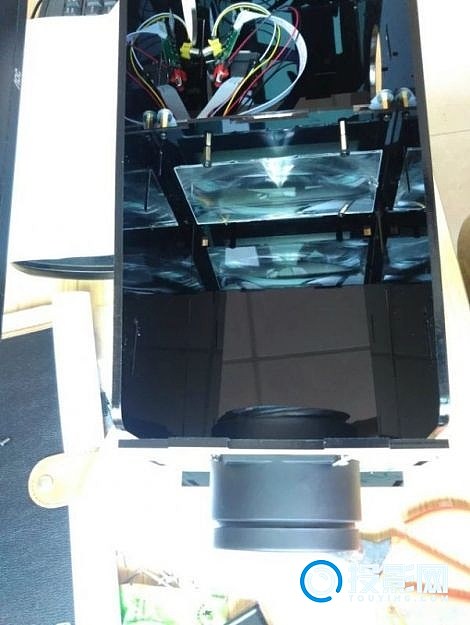

一共安装了两个风扇扇热,一个是在侧后方对着光源的散热器吹,一个是装在另一侧的机箱里面抽风往外面吹的,这样就能起到了一个循环的效果,100W的光源一样不烫手,下方就是屏幕的驱动,最终安排在了这个位置。

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

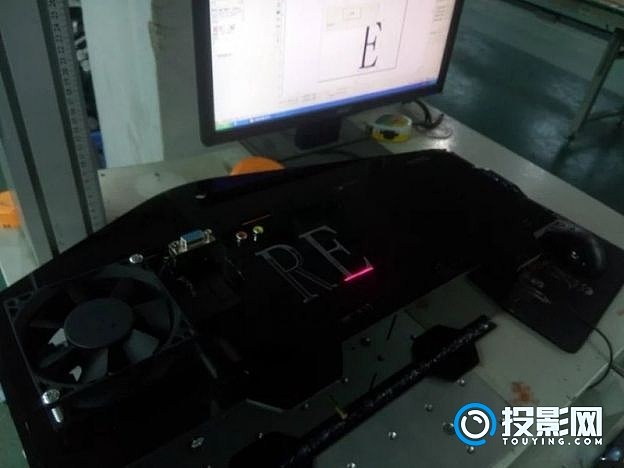

测试完了之后感觉外观还缺点啥,正好厂里有一台激光刻标的机子,用来刻产品logo的,我在机箱的左右侧刻上了REIX几个字母和我的名字

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

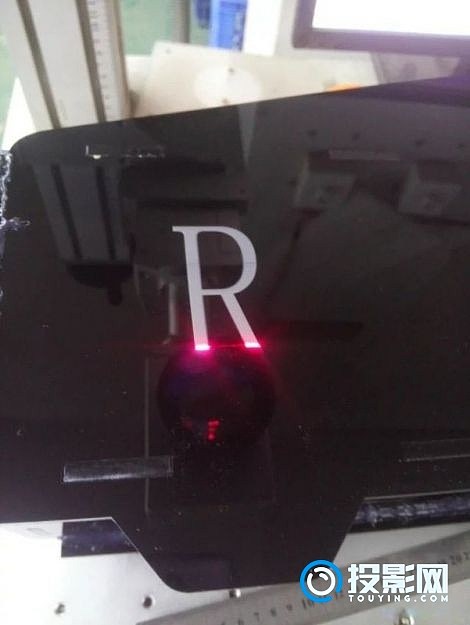

刻字ing......

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

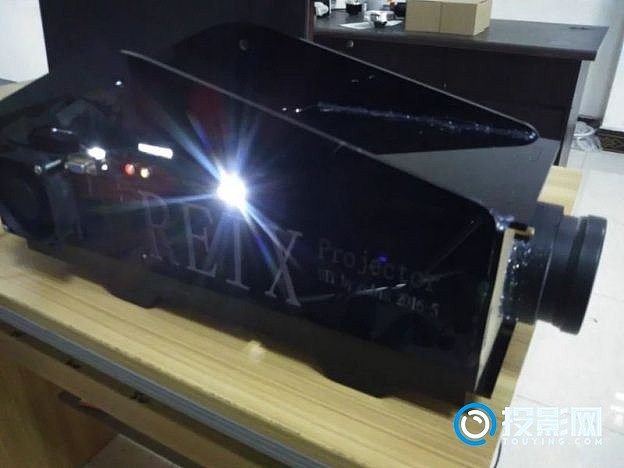

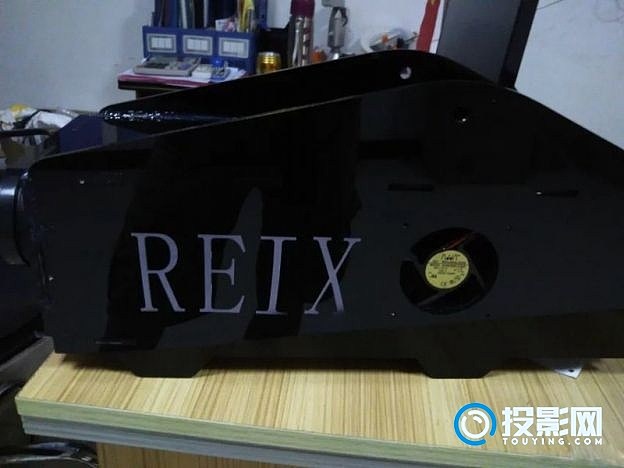

最终左侧的REIX激光刻字效果!大气有木有!!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

漏光一开始挺严重的,后面我用热胶枪封住那些边就不漏光了,但是保证机箱上面的顶板是活动的,可以随时拆开,以便往后升级等多配件,REIX的旁边是投影机的英文,下方是我DIY这个机子的名字和日期!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

all right...

前面所有的努力就等着这一刻了!!伟大的时刻即将来临!

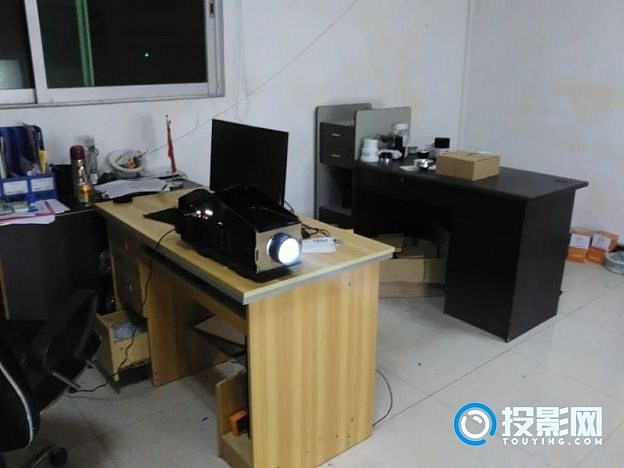

开机!!连接电脑!请忽视乱乱的办公室!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

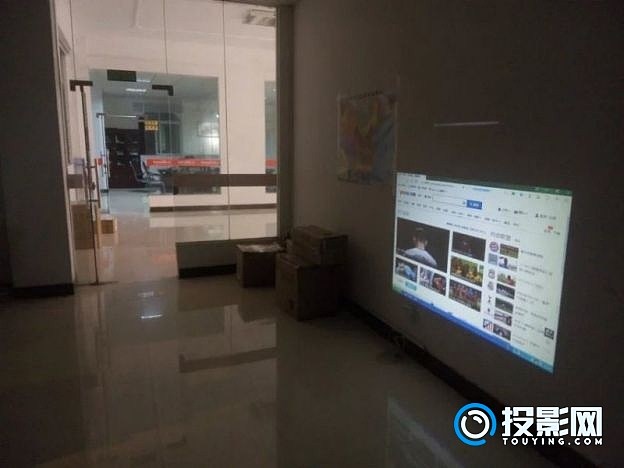

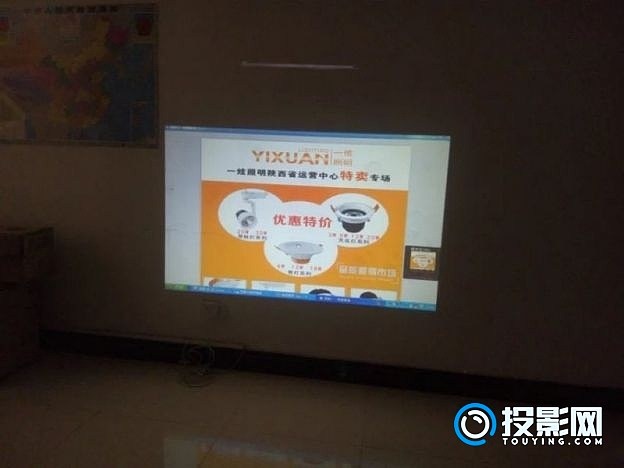

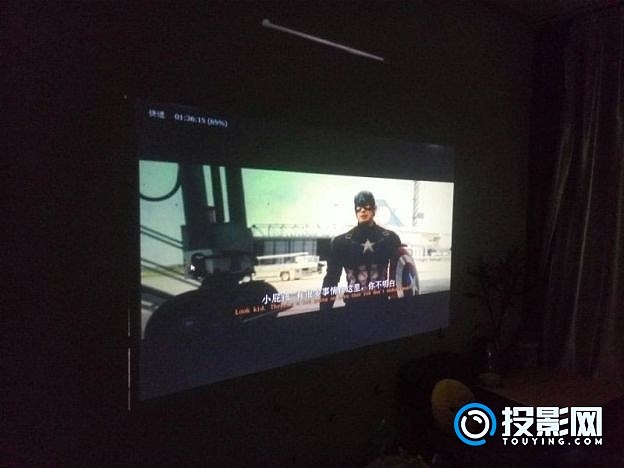

关灯,打开优酷,目前大概在六十多寸,值得注意的是,液晶屏分辨率越高投影出来的效果越好,这是千古不变的道理!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

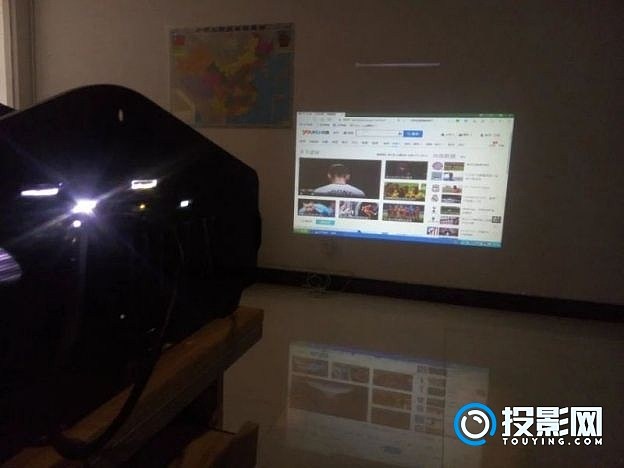

关灯效果!注意上面有一横光线,说明机子有一处地方漏光,这个问题已经得到解决!

一开始尝试了4:3的屏宽比,后面发现效果不行,480*800的屏幕是16:10的,调到了16:9仍然不是最好效果,加上办公的电脑没有480*800的这个分辨率可选,因为显卡驱动的问题。

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

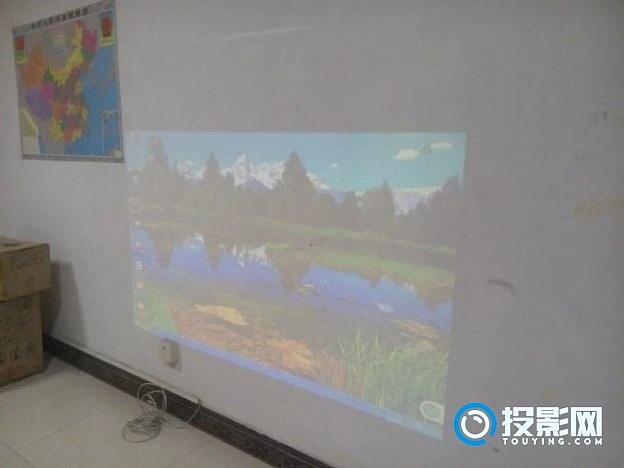

开灯效果,这张图显得灰暗的原因是墙面的吸收光线太强,关灯影响就没有多大,如果是视觉享受的话必须是要买一块幕布的,最好是卖比较好的。

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

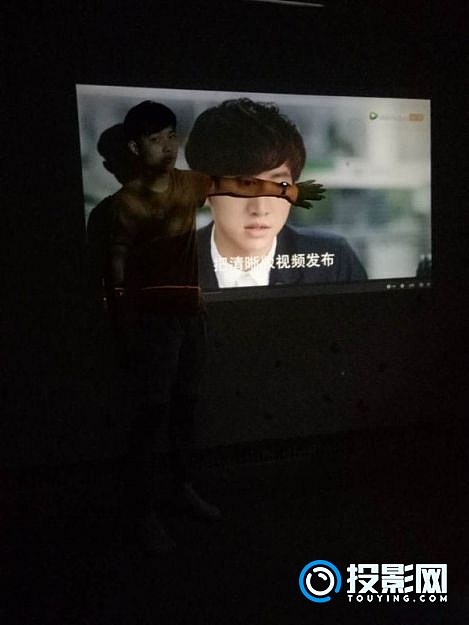

献身!此时投影约70多寸

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

因为机子没有做梯形校正和支架,只能凑合着放在挂衣服的架子上,在设计板子的时候是算过中心的,所以只要是跟挂孔是同样位置的,这样放就能很平衡!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

还有就是我用的是5米的VGA线!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

没有幕布的白色墙壁依然清晰!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

自制DIY高清投影仪全部过程分享,堪比买来的投影仪!

这次总的DIY,是从零开始,我也只不过是学机械设计的,但是是一名电子爱好者,音箱,3D打印等等..,很多细节没拍下来分享给大家,其中有很多可以改进的地方,但是在设计的时候已经是定型的,某宝上面也有很多几百块钱的投影机卖,但自己动手从设计到解析和分析技术资料,慢慢都是成就感,而且个人感觉媲美千元机的机子!准备去买一个可以收CCTV5的卫星锅回来看电视,这次看足球直播可以好好享受这视觉大餐啦,啤酒炸鸡最好好久ok了!
