DIY自制手机投影仪 只需10元轻松搞定

发表在 玩机达人 2019-11-25 13:17
幻灯片体积庞大又老套,数码投影仪实在是价格昂贵,那么手机摄影师该怎样将照片放大投影呢?

今天的DIY手机投影仪只需10元就可轻松搞定,手机所有的随拍的图都可以变大,有兴趣的话你也可以插进一两段小视频。

制作动机:

手机可以随时随地拍照,但手机屏小、不易摆放等缺点也是不容忽视的。自制的投影仪具有固定的机座,可实现大屏炫图,让你躺在床上就可以浏览自己喜欢的影像,悠然自得的感觉溢于言表。一款自制投影仪只有10元的成本,何不尝试呢?

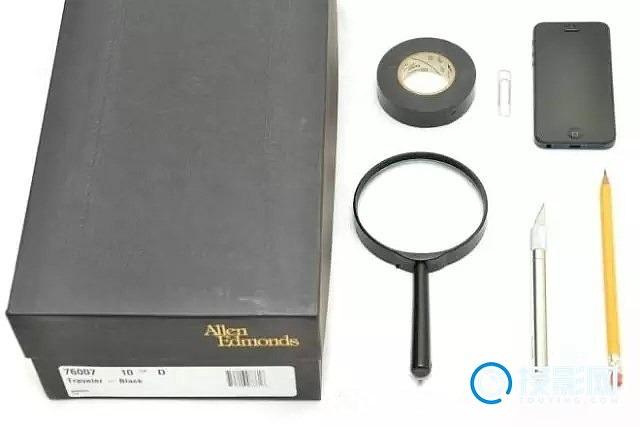

素材:


● 鞋盒
● 回形针/纸夹
● 智能机及智能机支架
● 放大镜,或大的凸透镜
● 美工刀(类似的刀具即可,关键是能干净利落地挖纸)
● 绝缘胶带或普通的黑色胶带
(可选素材:黑色纸张/黑色颜料)

第一步:鞋盒描孔


一个黑色的鞋盒再好不过,是最佳的手机投影仪素材。

如果鞋盒是亮色的话,你就得多费心了,要么直接用黑色纸张糊上一层,要么喷涂黑色颜料。只有黑色才能达到最佳的投影效果。

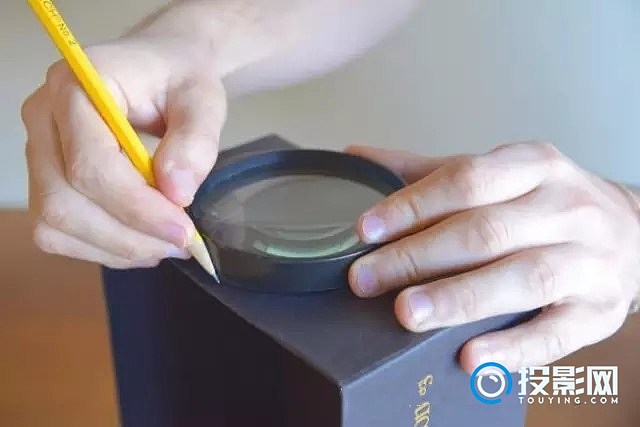

准备好盒子,紧沿放大镜或凸透镜的外沿在盒子的窄面描孔。

第二步:刀具挖孔

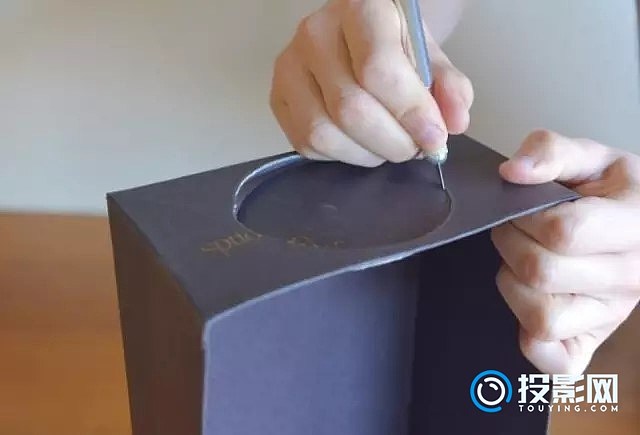

用美工刀等刀具靠描孔的内圈挖空。

如果你不想自己做的投影仪漏光,下刀就一定不要太猛,孔挖的太大再补救也会有瑕疵。

在孔对面的窄面挖个小孔穿电源线。

第三步:粘凸透镜


挖好的孔留作凸透镜黏粘用。

放大镜很容易得到,花5元就能买到一个,然后将放大镜的手柄去掉。

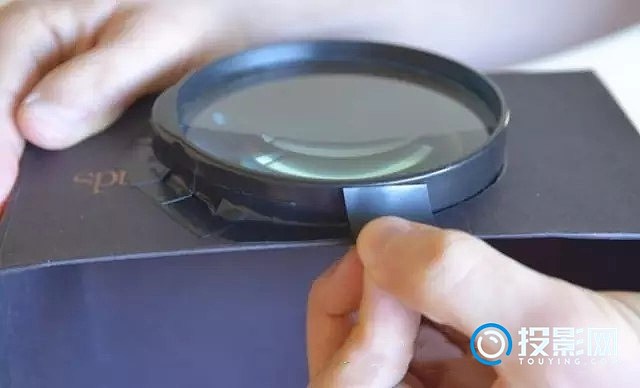

将凸透镜卡在这个孔的外面,然后用黑胶带把凸透镜贴盒子的部分固定住,确保凸透镜及周边胶带的牢固。

第四步:制作支架

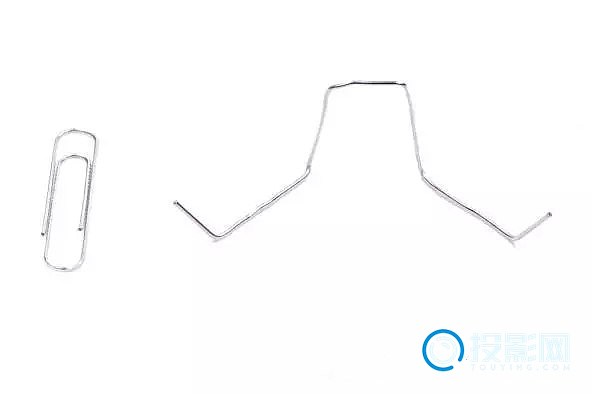

市面上不少手机壳已经具备支架功能,没有的话,建议动手用回形针拧一个,使用起来一样顺手。

第五步:翻转手机屏


按照小孔成像原理,光穿孔而过投影到背景上一定是倒过来的。而且不少智能机自带屏幕旋转,反而使投影仪不易投出正向的图像。不用着急,手机应用开发商们早就想到了。

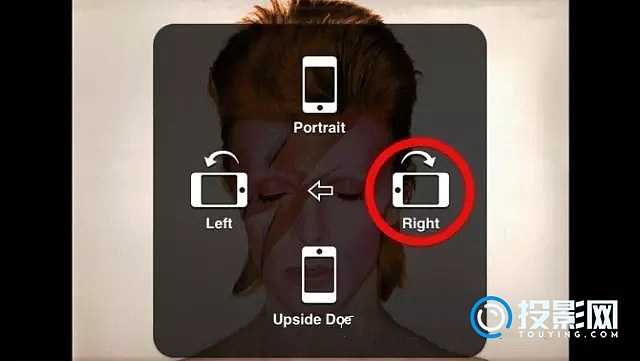

苹果手机(iPhone): 设置►常规►可控,开启按键助手,屏幕上就会出现一个小白点。点击小白点,进入:设备►旋转屏幕。一番操作后,你就可以把随地心引力正过来的图像翻转了。

安卓系统的手机:直接下载<终极旋转控制/Ultimate Rotation Control>的APP。

第六步:寻找焦点


清理墙上杂七杂八的东西,为投影的背景留出足够的空间。当然,你也可以用白色床单或海报的背面来替代,投影在窗帘或屏风上同样是不错的选择。

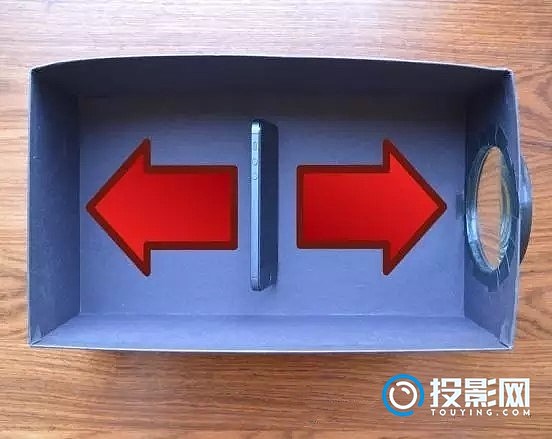

没有变焦环,影像就很难一步到位。将手机置于盒子的后面,也就是成像孔相对的位置,从后向前移动直至找到焦点的合理区间。然后接着前后平移,在该区间内对准焦点。

如果你给这台投影仪配备相机镜头的话,有了变焦环,那估计连调焦都轻而易举,焦距可远可近,影像可大可小。

第七步:调光

光的问题不用过多纠结,只要把手机亮度调到最高,室内亮度调暗就万事大吉。是不是有种在电影院看电影的感觉呢?

相册调到幻灯片模式,电源线从后面的小孔连上,不需动手便可轻轻松松欣赏自己的影集。

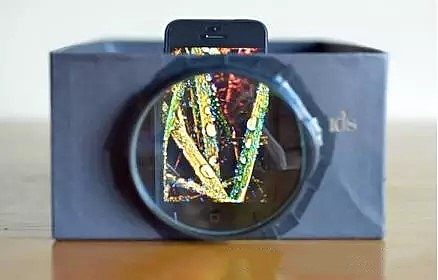

最后,为今天的DIY画上圆满的句号吧!
