极米Z3S拆解清理灰尘教程 让你看看它内心长什么样?


发表在 极米投影仪 2018-12-18 11:06
极米Z3S拆解清理灰尘教程 让你看看它内心长什么样?

小提醒:目前当贝投影已经上市,在整体配置方面也更加出色,现在在京东首发:https://jd.dangbei.com,将会是一个很好的选择

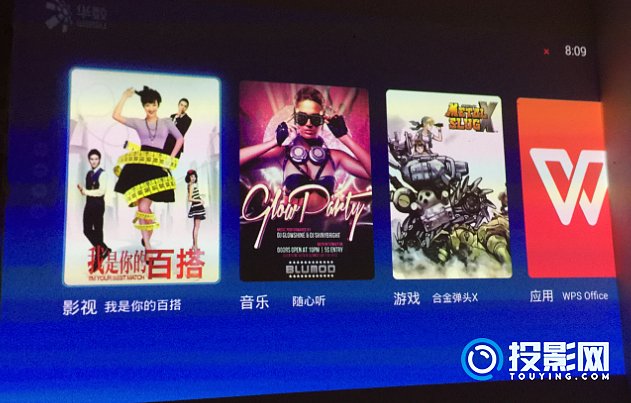

下班回家照列开机,选电影,正挑着,怎么回事? 温度过高,请注意使用环境!吓唬我呢,这是!  果断取消,接着挑电影,可电影还没选中, 又是警告:温度过高,10秒后自动关机!然后有模有样的开启倒计时模式:9,8,7,6,5,4,3,2,1 尼玛,还真给我关机了。

这下糟了,机器出问题了,把机器拿到风扇前面吹了几分钟,再通电,还好,能开机了,虚惊一场!接着选电影,《西游记之孙悟空三打白骨精》,NoNoNo!看过了,《澳门风云3》,不好看!警告:温度过高,请注意使用环境!又来? 这还没一分钟呢!  赶紧把风扇搬过来,对着吹,接着看。。。。。五分钟左右之后,警告:温度过高,10秒后自动关机!接着黑屏关机。

找客服咨询,为什么会出这种现象,客服建议我把机器寄回检测,有可能是需要除尘了,然而,我的机器已经过保了,反正不保修,不如自己动手拆解除尘,拆就拆吧,在网上搜索了下,还没有详细的拆解教程呢!闲话到止,下面上真章!

拆解开始:

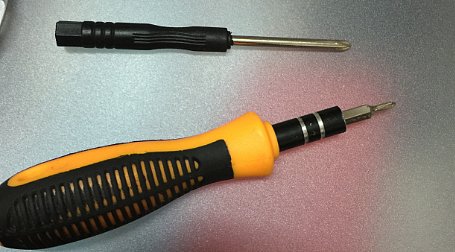

工具准备: 小号十字螺丝刀,杂物盘



其实有上面那个小黑就够了,大个头只是备用品!

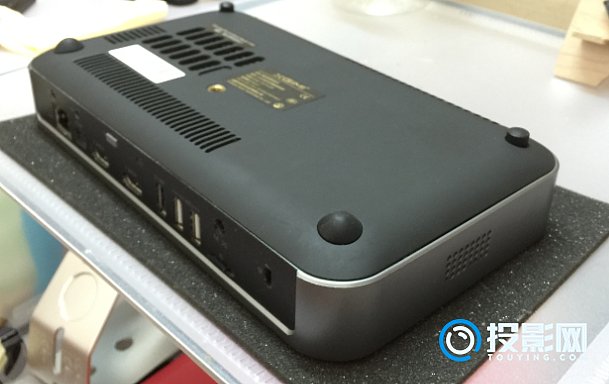

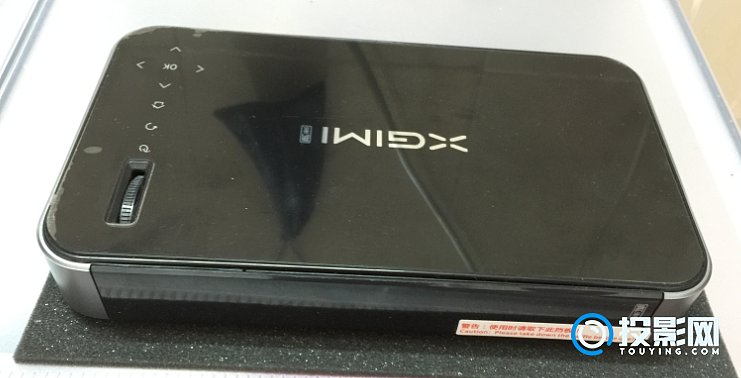

主机碟照(正、反、侧 六面展示):

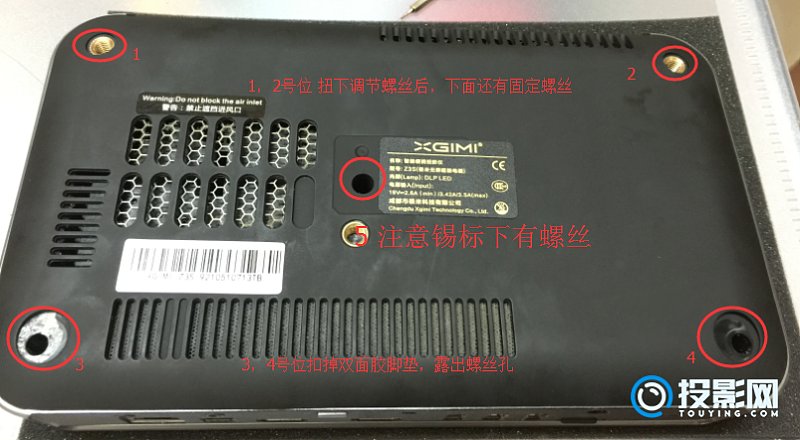

找螺丝位,底部开机螺丝位:


去掉五个螺丝后,从正面开始拆解(注意去掉内存卡):

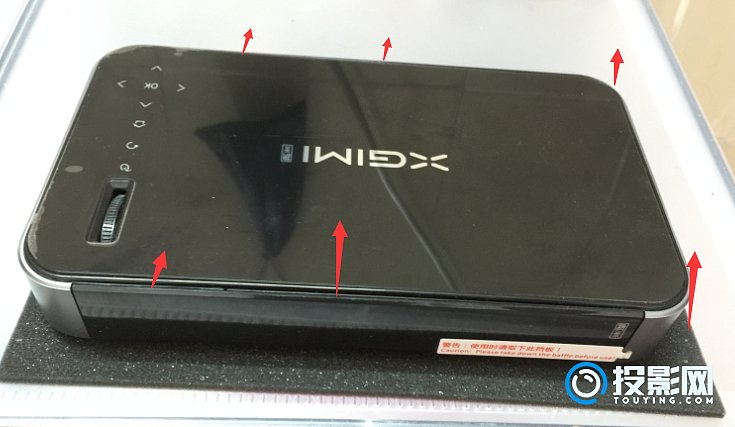

先拆没有触控板的一端,触控板肯定有连接线,避免拉断连接线,上盖板有几个卡扣

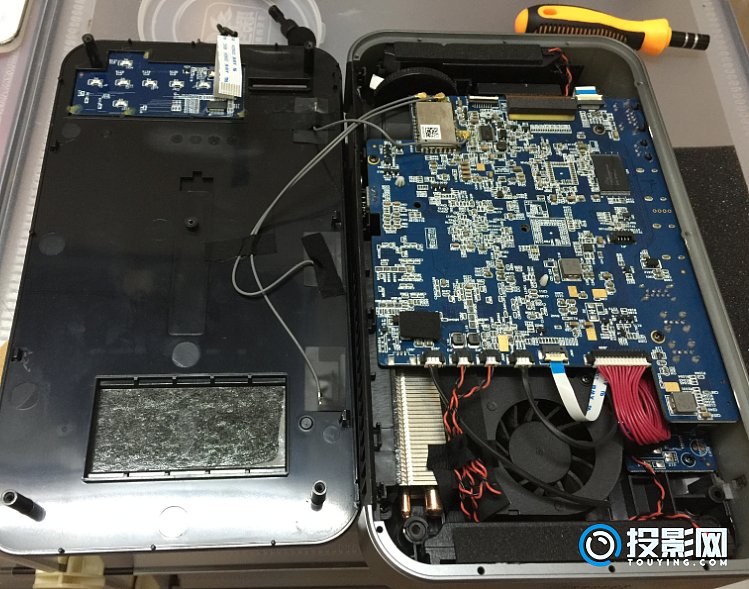

上盖触控板的排线跟WiFi天线:


上盖有一块空白区域,总觉得应该是有设计某个功能用的,嘎嘎!

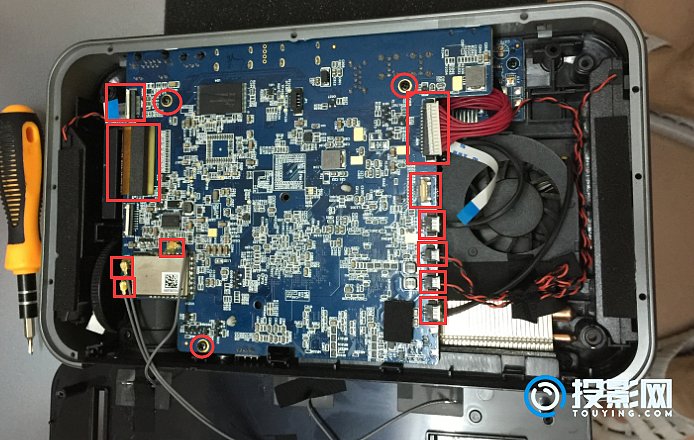

拆主板排线:

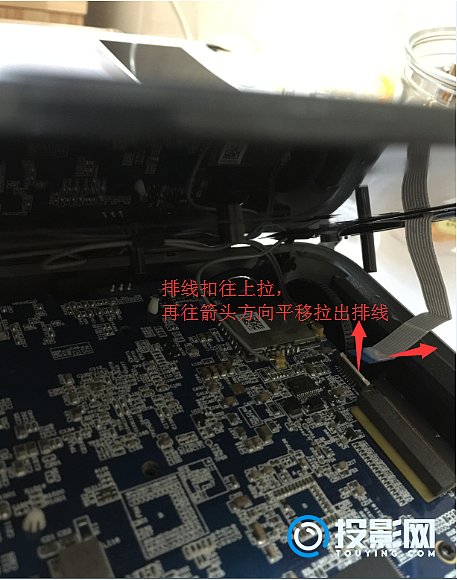

先将方框内的排线全部拔出,注意不要直接拔线,用指甲扣住排线扣拔出;连线的排线号超软,稍用力就会变形,但千万不能直接拔线,否则容易线、扣脱离;

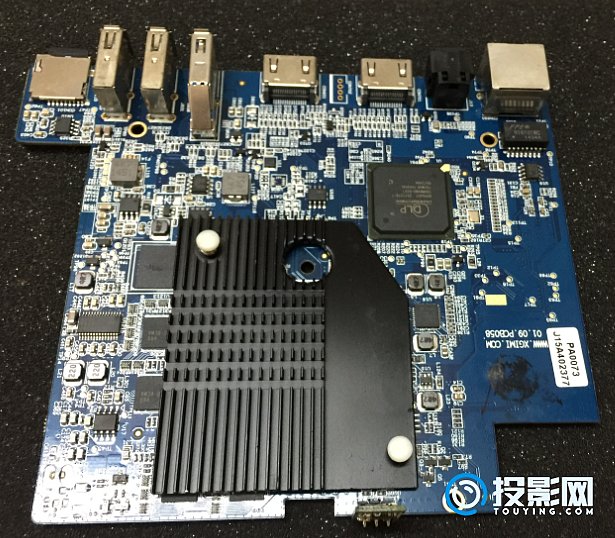

卸掉圆圈中的三个螺丝,从单独螺丝一侧轻轻抬起主板,就可以把主板拿下来了。

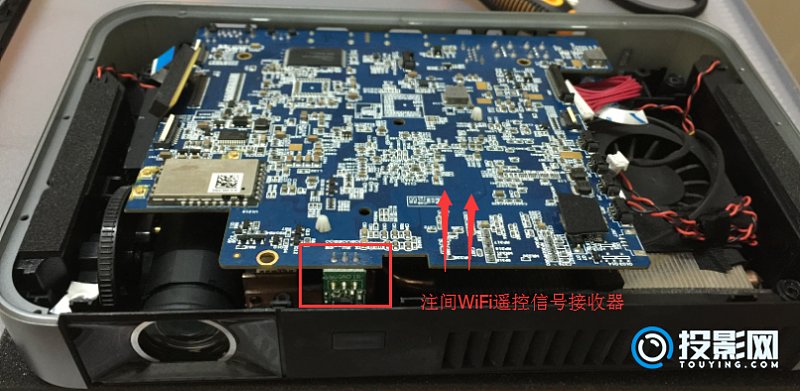

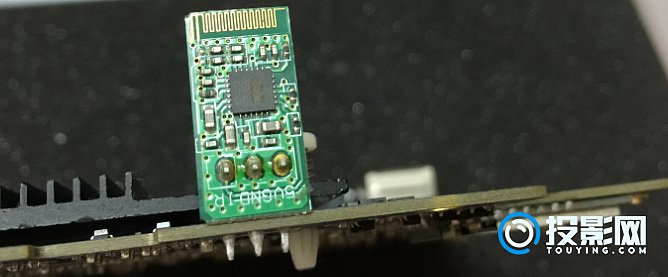

WiFi天线上有点胶,直接扣住铜冒往上提就可以分离,分离主板的时候,小心遥控器信号接收板,不要折断,从双箭头方向轻松分离主板。

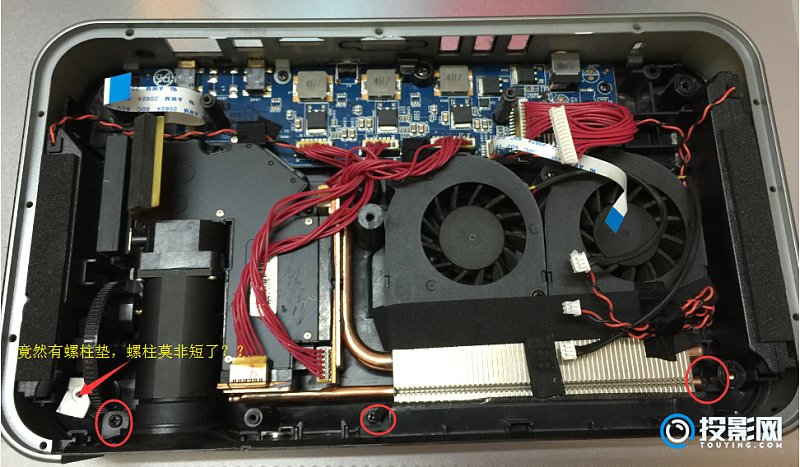

主板下面的电源板,跟光机排线,散热风扇,两个涡轮风扇背后都没有进气孔?

顺便卸下前面板上的三颗固定螺丝,光机调焦轮旁边的螺柱竟然有个外加的脚垫,也是醉了!


拆中框:

此处内容被隐藏,回复本帖后可见

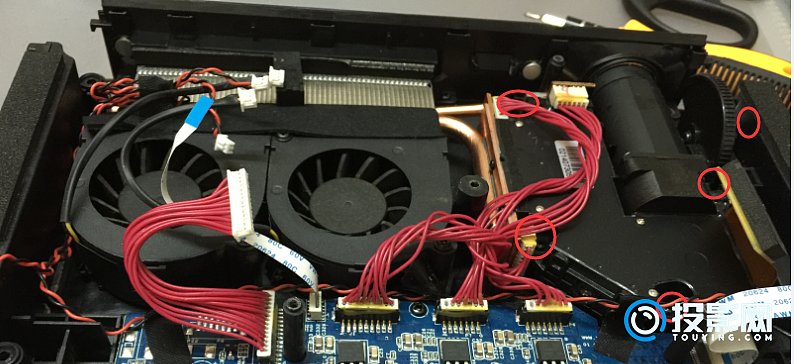

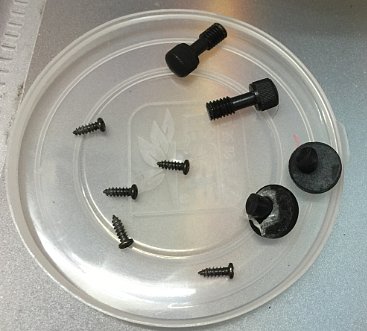

清理完电源板,再将电源板放回原位,现在轮到光机位进气孔了,拆除图示五颗螺钉,将调焦轮卸下来,调焦轮的固定螺丝最大号,注意区分,其他内部螺钉是同一型号(小),外部五颗螺钉是同一型号(中),拆光机无需拔掉排线,稍抬起光机将中框前面板卸下。

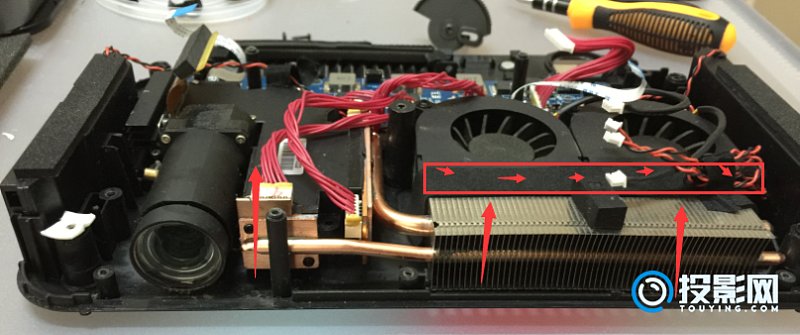

提前将红框标识的密封胶弄松动,把喇叭线上的束线胶带拿下,按下图大箭头方向抬起散热片,在抬起的过程中注意红框位置的密封胶,千万不要碰到光机的镜头,否则镜头花了本人可不负责任哟!

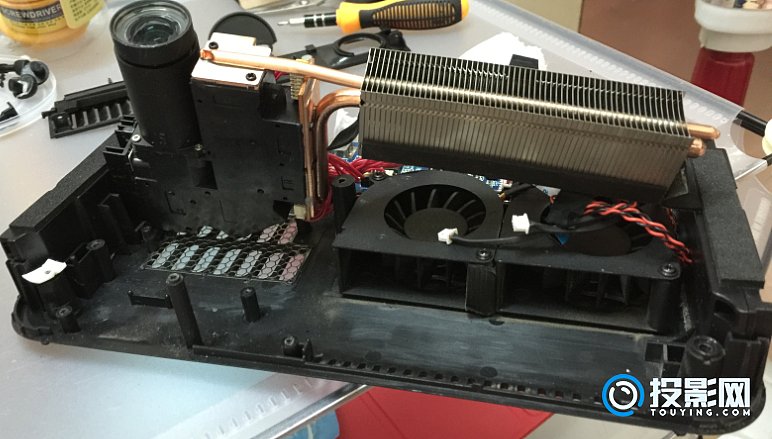

光机进风孔其实也是灰常灰常滴干净的!传说中的铜管铝片散热器,哪有铝片?明明是不锈钢片好吧!!!话说这么薄的片片,导热真的好吗?


好了,除尘到止结束!剩下的就是还原了,还原时一定要注意几个小细节:

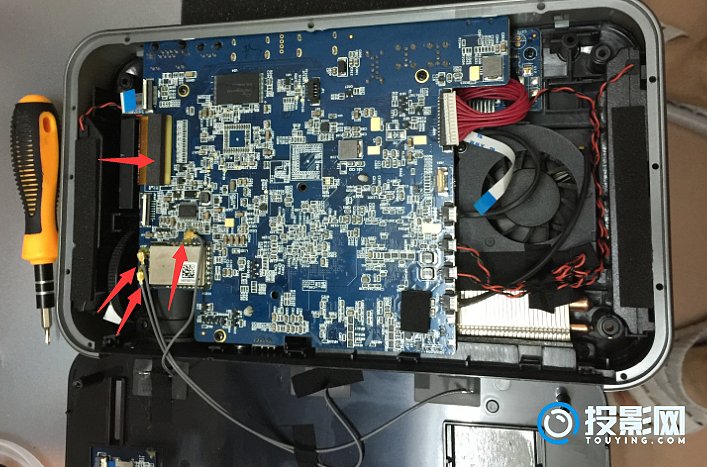

四个箭头所指的位置一定要对好位再按压,正确对好位按压的时候,手感清脆,否则就会软绵绵的,容易再次弹起,并且造成接触不良,不要暴力按压,光机排线容易拆断或者扣头变形损坏,WiFi天线按压不到位容易信号弱,暴力按压易秀逗!其余排线安装到位即可。

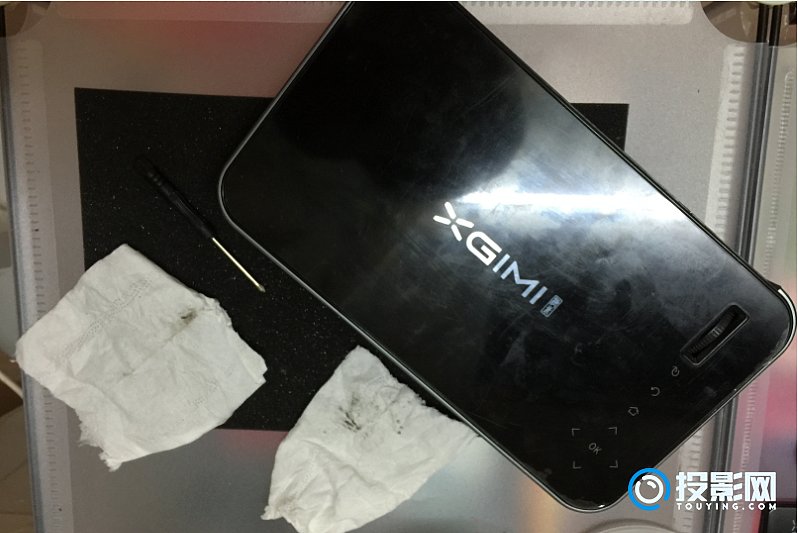

两张手纸上就是这次拆机除出来的尘,一年多了,就这么点灰尘,就知道我有多么的宠爱她了。还原后检查一下,看是否有多余的螺钉,还有轻轻摇晃下,是否有异响,外壳的五颗螺钉可以先不装,排查没有错,漏,反后,通电验机,莫问题就可以装上最后五颗螺钉了。


顺利除尘,由于Z3S使用的是自攻螺钉,在还原的时候尽量先反方向拧两圈,对丝后再正确拧入,拧不动后不要再大力拧了,否则容易爆螺柱,也不要频繁拆解除尘,若不是这次异常高温警报,根本就没必要拆机除尘,结果可以看到,并没有多少灰尘。
