投影机逐渐进入到生活、办公，应用非常广泛。但是很多人都不知道怎么维修和保养投影仪。正好家里用的NEC投影机变色闪动，实在不想送去维修处，自己手动拆机维修，给大家看看这台及其内的构造如何。

首先我们来看看这台NEC投影机的外观及内部零件构造：

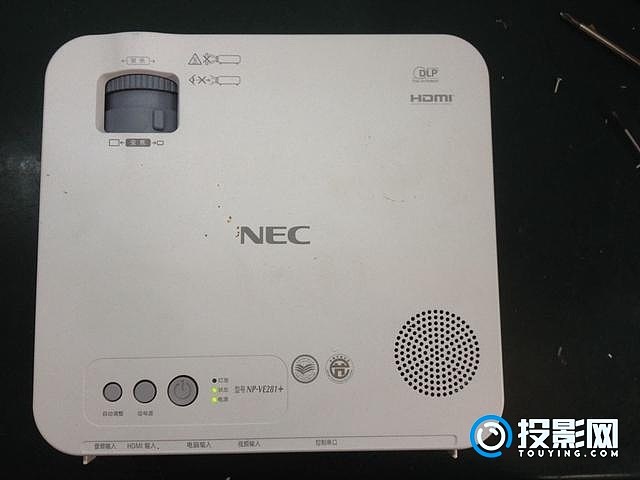

机器外观

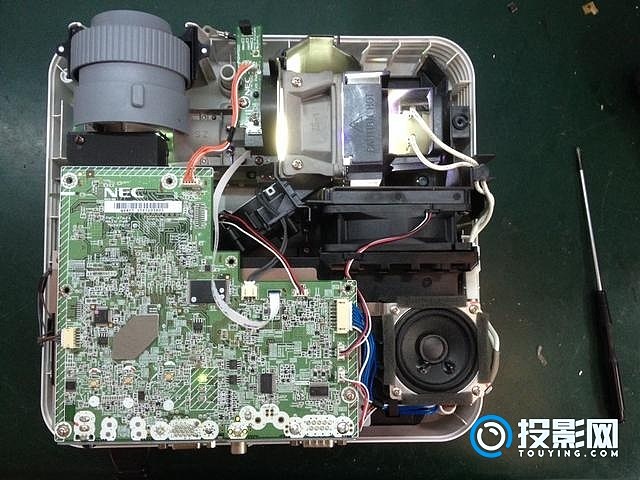

拆除外壳后看见的主板

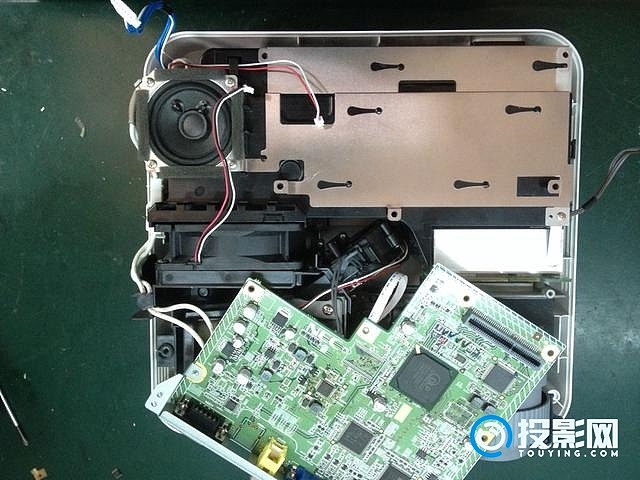

拆下主板和固定主板架子

然后把电源板取下来，现在看到的是电源板背面

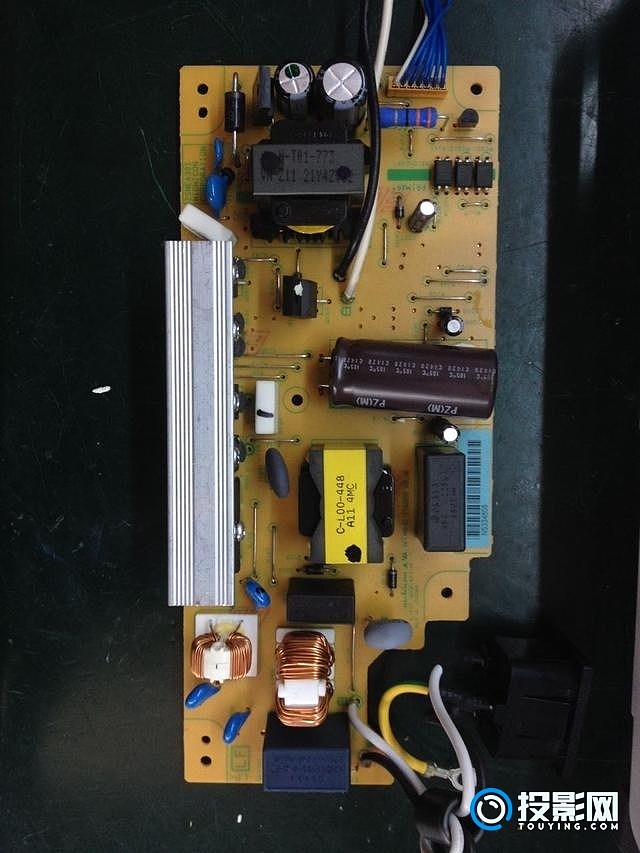

电源板的正面

再者，我们看看手动拆机维修过程

一，首先拆开机器的外壳，底部五颗螺丝取下来，然后把上盖拿下来。

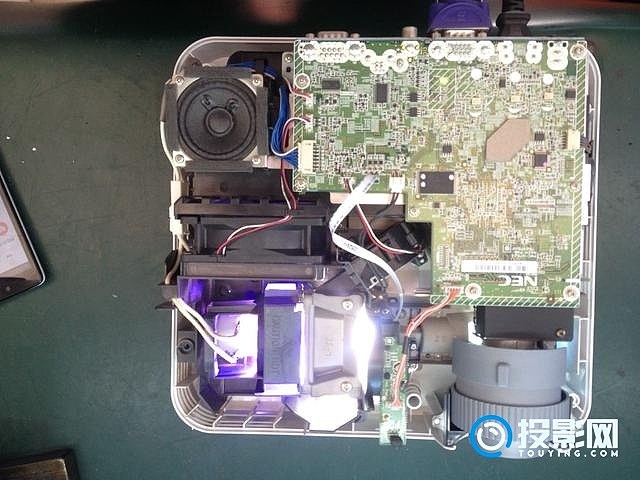

二，取下机器上盖的所看见的内部写真，很多小白都没有见过哦

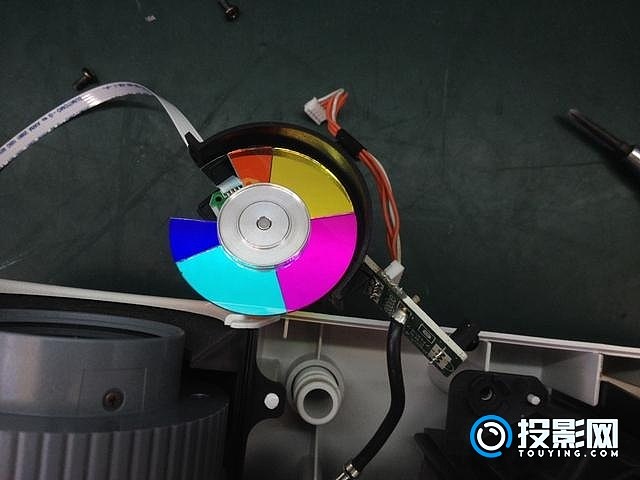

三，我们所看见的色轮问题就出现在这里了，主要使用时间长了运转不稳定所造成的故障

四，把旧的色轮取下来换上新的，然后装机试机正常。

这个故障主要是色轮不稳定引起，不单是这台机器，任意一台机器在日常使用时都会遇到这种情况。今天特此发图，给大家看看维修过程。
