随时随地影音享受——酷乐视Q6旗舰版(New)拆机测评


发表在 投影仪评测 2018-6-15 13:43

随着LED光源的不断发展,微型投影仪已经慢慢进入我们的生活。特别是LED光源的技术不断的进步,让传统的灯泡光源投影已经淡出了投影市场。采用LED光源最大的优点就是体积小寿命长,但也有其致命的缺点就是亮度低。不过相信,LED光源技术的不断成熟,3000流明已经不在是不可能,只是如何降低成本罢了。深圳酷乐视科技有限公司是一家专注于数码影像产品研发、推广的年轻企业,其推出的Q6系列微型投影仪上市以来受到了大家的青睐,特别是最新的Q6旗舰版(New)在亮度上与普通版提升了30%。

一、产品包装及细节:

Q6旗舰版(New)微型投影仪的包装中规中矩,左上方是产品的LOGO,右下角“手机投影伴侣”可以得知Q6旗舰版(New)主打与手机互连。

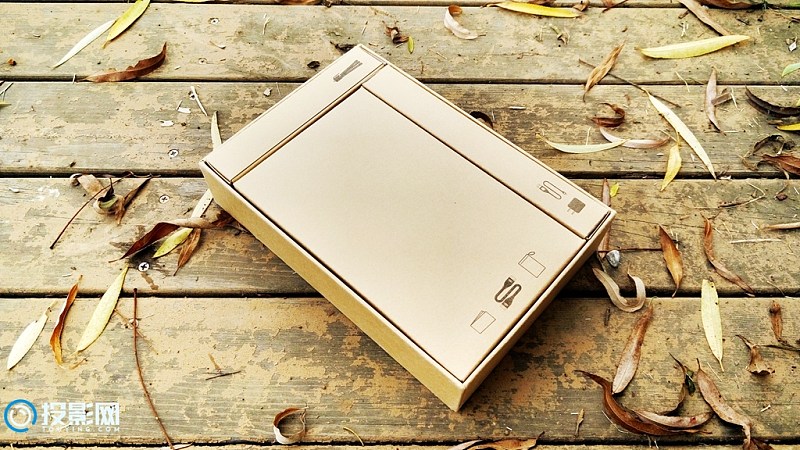

打开包装上盖,可以看到整齐的内包装,每个配件均采用独立的内包装,在盒子上以图标的形式标明,方便取拿和使用。



Q6旗舰版(New)除了投影仪主机外,还有电源适配器,USB充电线,HDMI线,三角架,绒布袋,三包凭证,操作指南和合格证。特别是这个绒布袋,可以方便随身携带,这点作的还是很贴心的。



酷乐视Q6旗舰版(New)机身表面采用H9耐刮防爆玻璃镜面,面板上7颗触摸按键,分别控制上下左右,菜单,确认和返回功能。不过这几个按键在实际体验过种中有时会出现反映滞后现象。



酷乐视Q6旗舰版(New)的机身骨架采用了铝镁合金,经过CNC精工细作,流光侧边和精准的孔位,再配以土豪金色让整个机身线条显得流光溢彩。

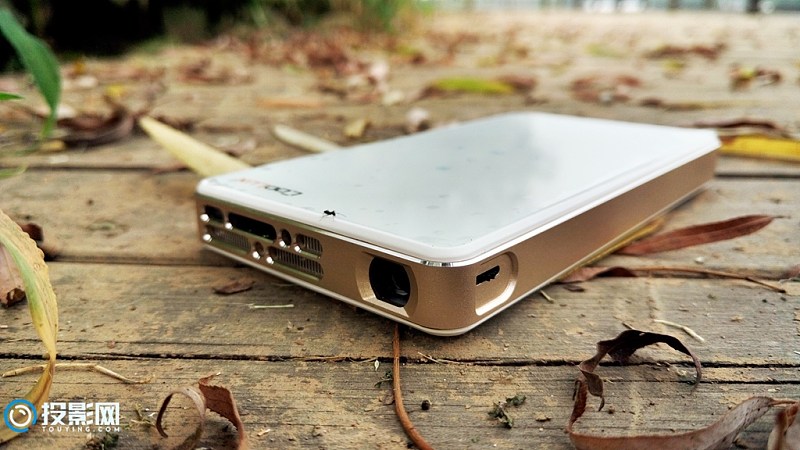

Q6旗舰版(New)的外部接口也是很丰富的,正面是投影仪的镜头和散热孔。在左侧是手动对焦调整轮,右侧面是各种外部接口和电源开关。后面为耳机插孔,适合外出时使用耳机体验。



Q6旗舰版(New)的外形尺寸为145*78*15.8mm,重230克。和手机大小相似,对于外出游玩携带起来非常方便。最主要是的官方数据内置5000MAH的大容量电池(后面有真相),实际使用时间达到2小时以上。

二、实际使用:



这是Q6旗舰版(New)白天在公园的树阴下的投影效果,亮度方面完全可以接受。只是碍于现场场地原因,测试时投影尺寸并不是太大。



如果是从林子里出来,投影效果明显变差,在较近的投影物上,勉强可以看到投影内容。Q6旗舰版(New)的亮度为75ANSI流明,能够达到这样的效果已经是很不错了。

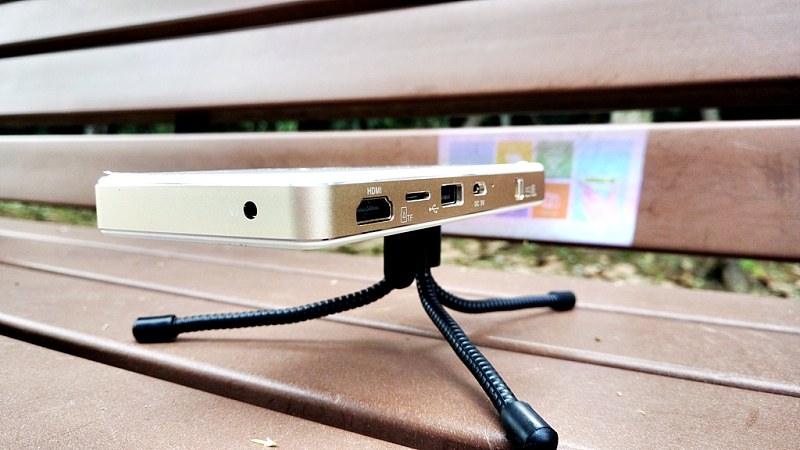

总的来说,Q6旗舰版(New)微型投影的使用体验还是很不错的,特别是可以与手机无线连接,同时支持苹果系统AIRPLAY镜像功能,对于外出时,可以用投影仪与手机连接,就可以直接投影手机内容了。Q6旗舰版(New)微型投影还支持使用TF卡、U盘等设备。还有一个值得一提的就是,在外出如果手机没电时,可以用Q6旗舰版(New)微型投影作为临时的移动电源使用。但也存在一些缺点,如触摸键使用时有滞后,虽然可以使用微信连接,但外出时没有无线网络时则无法使用。同时,Q6旗舰版(New)微型投影的支架位置处于散热口处,如果使用标准三角架时,云台会遮住散热口,建议适合向后移动,这样也可以解决用小三角架,重心不稳的问题。

三、拆解:



本次评测的重点主放在拆机上,所以,关于Q6旗舰版(New)微型投影的视频内容方面这里不在评测,下面我们开始拆解。在Q6旗舰版(New)微型投影在下方有7颗固定螺丝,拆下这几个螺丝就可以将面板与机体分离。

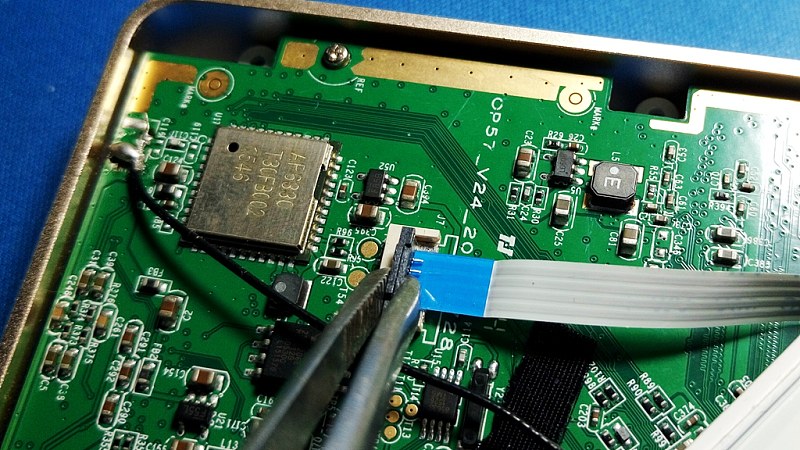

面板在拆卸时要注意内部的触摸板排线,用摄子从主板上先拆下,WIFI天线的线比较长,可以不用处理。

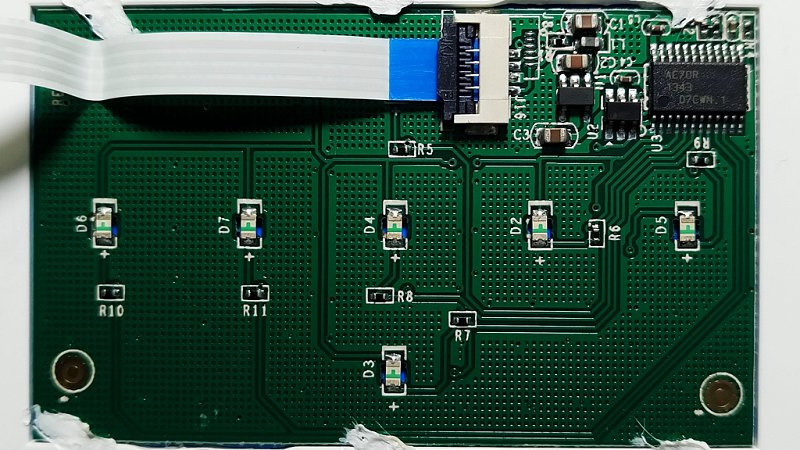

将面板取下后,我们就可以看到Q6旗舰版(New)微型投影的内部结构。面板上的触控板由控制芯片,LED灯和外围元件组成。在机体内可以看到主板,光机和散热风扇等

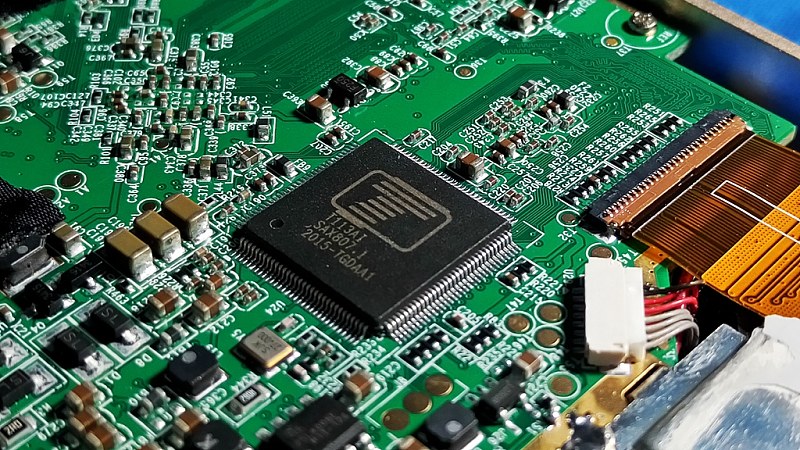

在主板上,最大的了一个芯片T113AI是宏芯科技开发的一款视频控制芯片,在后面会有详细描述。

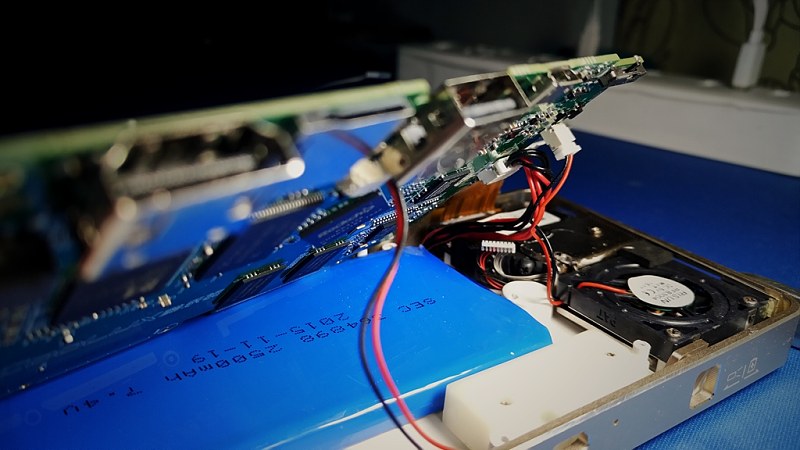

将主板上的几颗螺丝拆下,就可以拿起主板。这里要注意主板和其它部件的排线,小心拆下后就可以将主板取下来了。



主板拆下后就可以看到内置的电池,从电池标签可以看到,该电池为SEC公司型号364898锂电池,电池电压7.4V,2500mAh。在Q6旗舰版(New)微型投影的参数里明明是电池容量为5000mAh,这应该是根据使用电压为3.7V换算出来的容量,所以不要大惊小怪了。在下面的白色T型元件为自带的扬声器。这里可以看到,三角架的位置中因为电池体积的原因,已经无法向后调整了。



我们继续拆解,将光机单独拆下,现在的LED光源的光机在体积上已有翻天覆地的变化,调整对焦镜头的效果如上图:

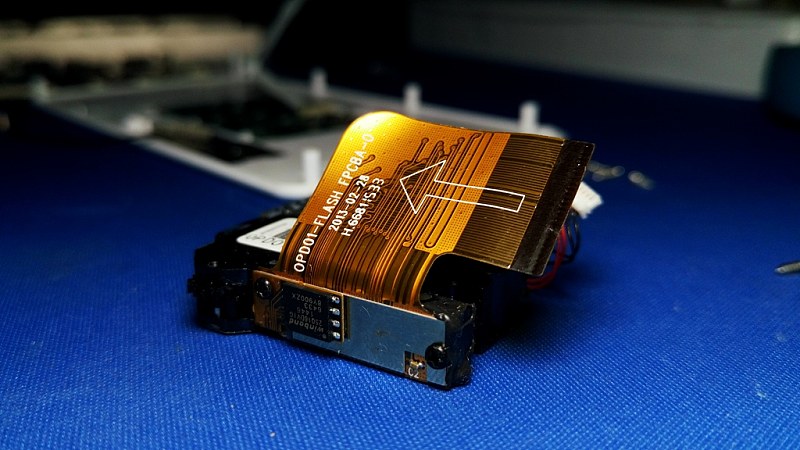

Q6旗舰版(New)的光机型号为OPD01 ,在侧面为华邦电子W25Q16DVIG 16M-bit FLASH内存芯片。



散热风扇采用的是RISUN(台湾鸿进)新开发的RFB3004超薄侧出风扇,加上本身的散热系统,有效保证光源器件的散热效果。

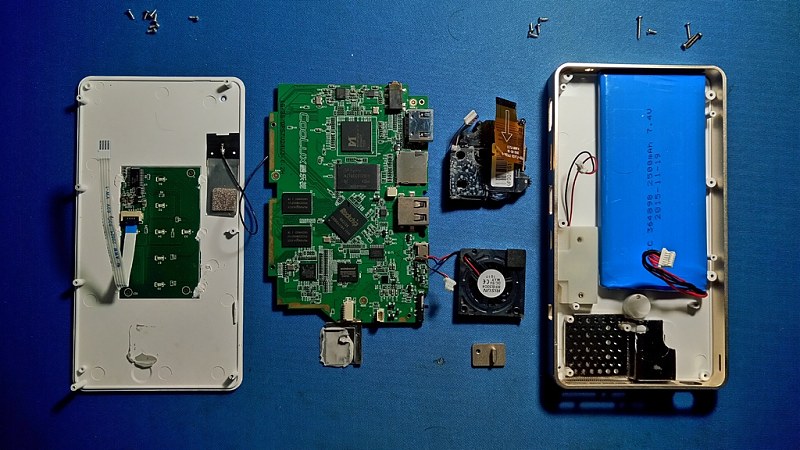

内部元件大集合,可以看到主板的另一面,集成了多个IC,一会单独解说主板的主要IC元件的作用。



在主板的正面,主要集成了视频控制芯片和WIFI+蓝牙4.0模块。

芯片1为宏芯T113AI(视频切换/视频控制/OSD芯片),T113AI是一个高度集成在一个视觉处理器,内置高性能+1.8V LDO,三倍ADCs,TCON,24位TTL,单/双LVDS串行RGB输出。T113AI还集成了增强双层OSD引擎,支持平滑缩放和投影仪梯形校正功能。也就是说Q6旗舰版(New)投影仪可以实现画面缩放和梯形校正功能。

芯片2为Ampak(正基)AP6330双频模块,支持2.4G和5G双频WIFI,蓝牙BT4.0和FM等。WiFi 1T1R速率达到72.2Mbps ,可以保证使用WIFI连接网络时的视频播放流量。

芯片3为港宏KH25L3206E,此为标准串行接口4M闪存,工作电压2.7-3.6V,可擦写次数高达10万次。



主板的背面集成的芯片比较多,1号芯片为晨星半导体(MStar)MST6M182VG-LF-Z1,晨星半导体核心技术团队来自美国TI(美国德州仪器公司),MST6M182VG-LF-Z1是一个高度集成化的IC,除了集成CPU、SCALER、TV DECODER外,还包含了模拟TV demod和中放、音效处理DSP、多媒体编解码等众多强大的功能,支持1路HDMI1.3和2路USB2.0。CPU为32-bit MIPS架构,支持ISP(在系统可编程)功能,同时支持USB升级功能。USB接口支持U盘、移动硬盘等多种USB存储设备,通过内置强大的多媒体编解码器,能够播放USB存储设备上的多种视频、音频、图片、文本内容。视频播放支持720P MPEG2, RV8/9/10,RA8-LBR 和HE-AAC解码,H.264达到1080P格式。音频播放支持MPGE/1、MPGE/2、MP3、WMA、AAC-LC多种数字音频格式。图片支持JPEG、BMP、PNG。文本支持TXT。另外,硬盘支持格式FAT32和NTFS。从芯片资料可以看出USB可以支持硬盘,但实际是无法使用的,可能与电池驱动有关。

芯片2为海力士(SK hynix)H27UCG8T2BTR-BC存储芯片,海力士也就是我们熟悉的现代内存,Q6旗舰版(New)采用的是8G内存。

芯片3为大名鼎鼎的瑞芯微RK3128芯片,瑞芯微RK3128芯片是一款基于A7架构的四核芯片,整合了Mali GPU图像加速器的性能,可解码1080P H.265编码。
芯片4为南亚(NANYA)NT5CB256M16CP-DI双倍速率同步动态内存,由两片256M组成512M的运行内存。

芯片5为恩智浦半导体(NXP)HC245是双向可控八路缓冲器,主要用于实现数据总线的双向异步通信。

芯片6为华邦电子W948D6FBHX5E,是LPDDR SDRAM 256MBIT内存。

芯片7为德州仪器 (TI)DPP2607,是一款针对电池供电显示应用的低功耗 DLP 数字控制器。 此控制器执行 .3 WVGA,.24 VGA 和 .2 nHD DMD 支持所必需的图像处理和显示控制。 DPP2607执行所有必要的图像处理和显示控制支持0.3 WVGA(853 x480当量).



经过以上对主板芯片的详细了解,我们对Q6旗舰版(New)微型投影仪的功能和所支持的各种接口等从“芯”认识了一下。特别是当刚拆下主板,看到电池标识容量为2500mAh时,还对官方数据表示疑惑,再看到电池电压为7.4V时,此应该就是为了让投影体积更小而使用了聚合物锂电池组,也就是为两块3.7V的锂电池串联而成,换算下来刚好为50000mAh。



酷乐视Q6旗舰版(New)微型投影最大的优点就是便携,并且支持手机无线连接,其最佳投影尺寸为60寸,如果再大在画质方面会有明显减弱,如果仅追寻享受外出时随时随地欣赏影音体验的说,无疑酷乐视这款产品是你的首选。当然,如果你想追求最高品质的画质,并在白天也想使用时,建议可以选择酷乐视天屏影院S3旗舰版,其超越1000流明的亮度,足以让你在白天也可享受到超大屏幕影音的震撼。
