酷乐视Q6内部大拆机:内部隐藏着哪些不为人知的秘密?

发表在 投影仪评测 2018-6-21 08:27 | 来自江苏

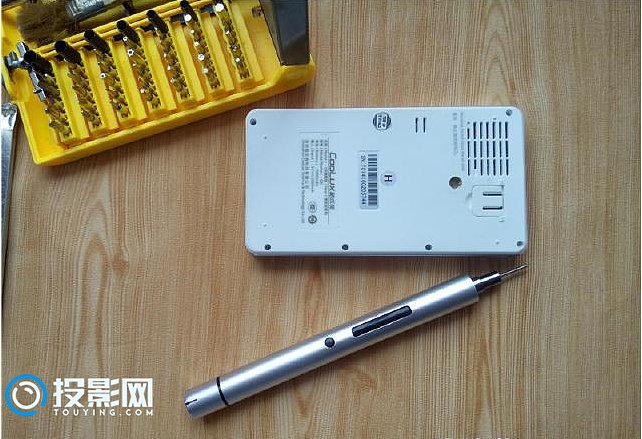

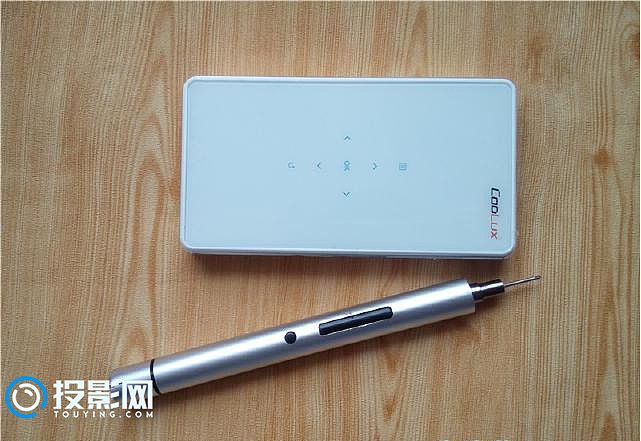

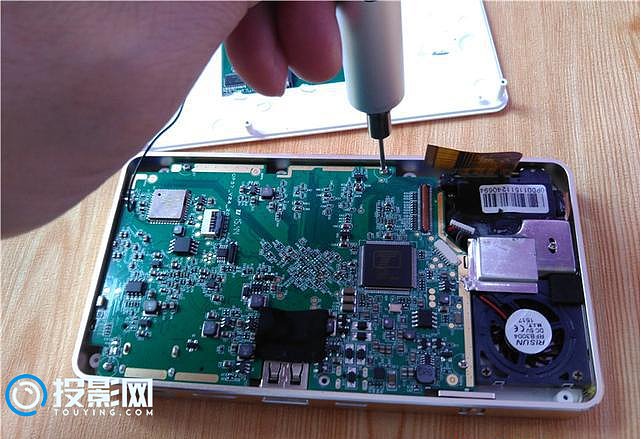

     这么小巧的投影仪到底内部隐藏着哪些不为人知的秘密呢?今天终于有机会可以有目共睹一下。再次使用拆解工具:锂电池电动螺丝刀闪亮登场!

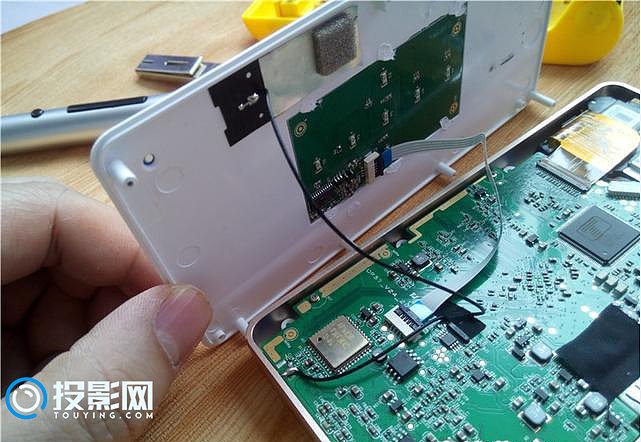

     卸去底部7颗螺丝后就可以移走后壳。没有卡钩无需用太大的力气就可以拿开,需要注意的是背面有FFC软排线以及一根WIFI天线不要弄断。

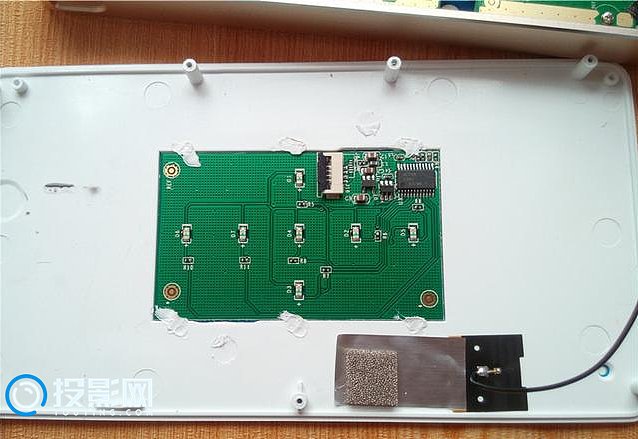

     面板触控IC使用的是7键带灯触摸芯片AC70R,通过FFC连接到主板上。在它的旁边贴附WIFI高频天线。



     AP6330芯片方案双模WIFI(2.4G+5G)加蓝牙,算是WIFI模组高端配置。常常用于平板电脑与随身数码产品中,性能优异。

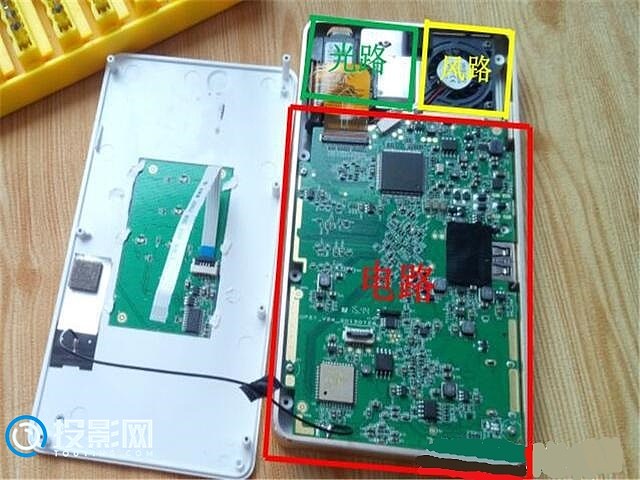

     整机可以分为三大部分讲解:电路,光路,风路。


     拆解电路部分:电路板背面主要由一颗宏芯T113AI视频转换/视频控制/OSD芯片。该芯片负责处理图像信号转换后通过FPC接口提供给光路显示输出。

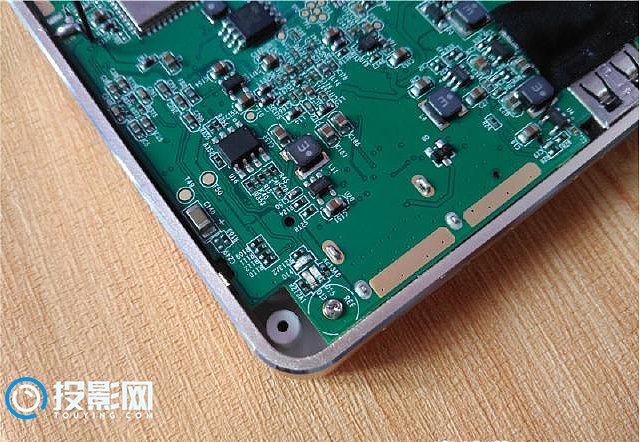

     右下角是两颗贴片led指示灯。其中绿灯显示为手机充电状态,蓝灯为投影工作状态。

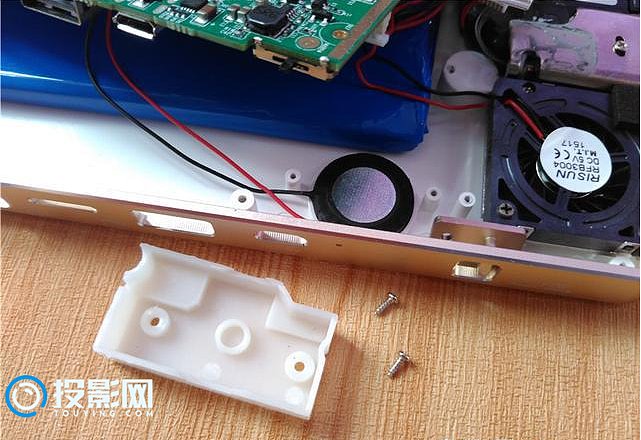

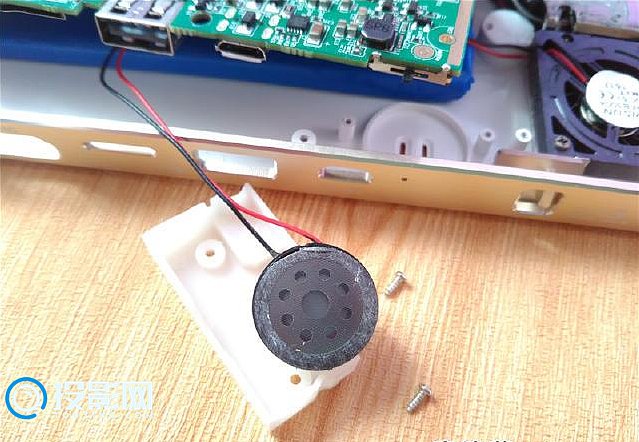

     主板下方的一颗1W功率大小的喇叭。日常使用音量打到100%后,音质一般,响度效果还是比较清晰。

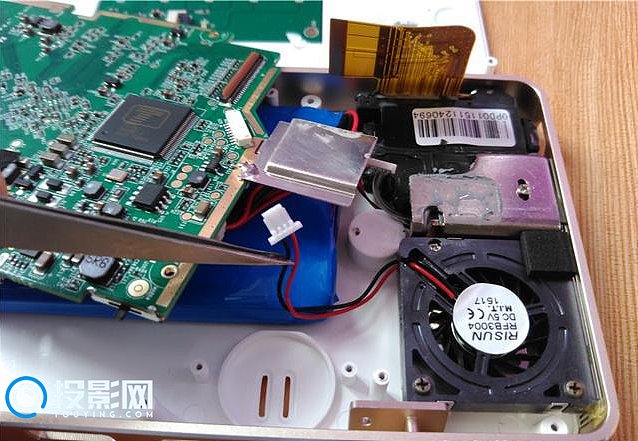

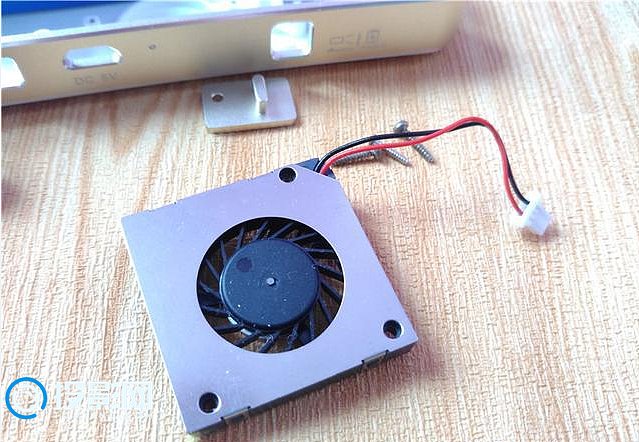

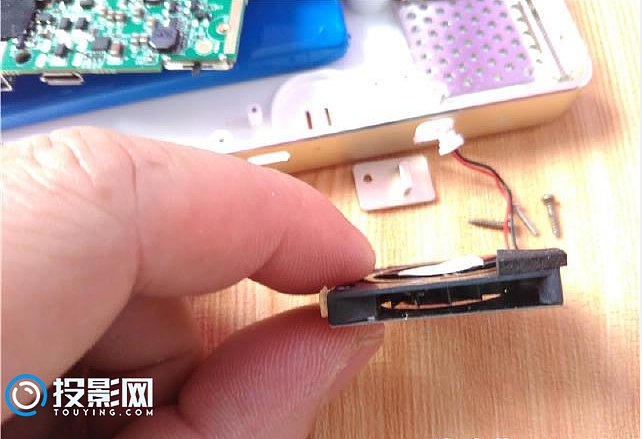

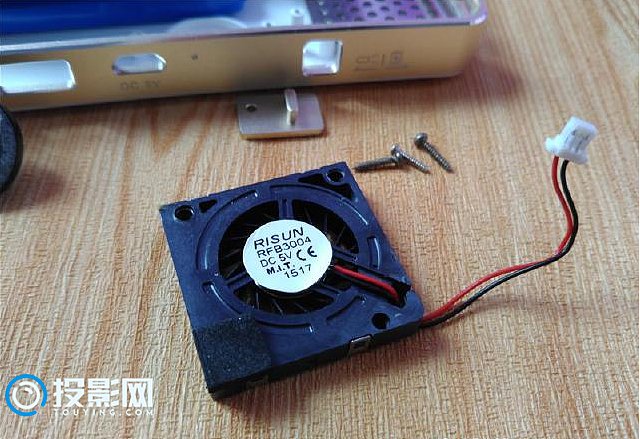

     拆解风路部分:一个微型的涡轮式风扇跟notebook一样的外形,只不过这个更小巧些。规格:RFB3004,DC5V,转速:6000(r/min)。高转速低噪音效果表现不错。

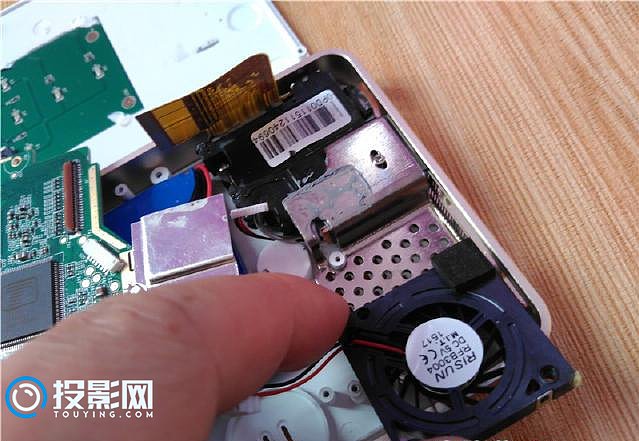

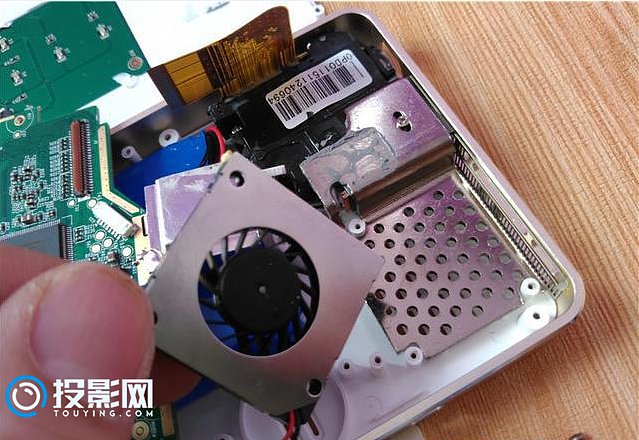

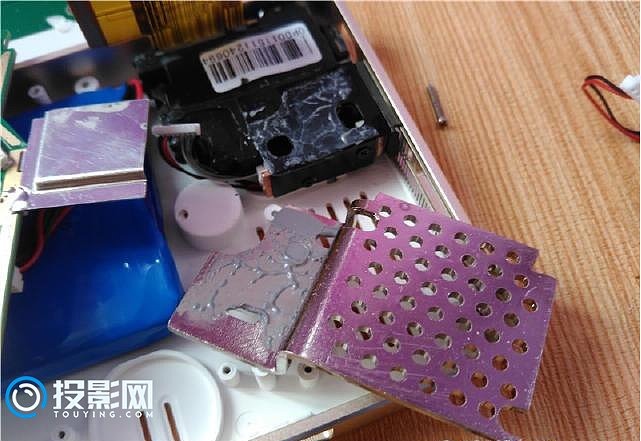

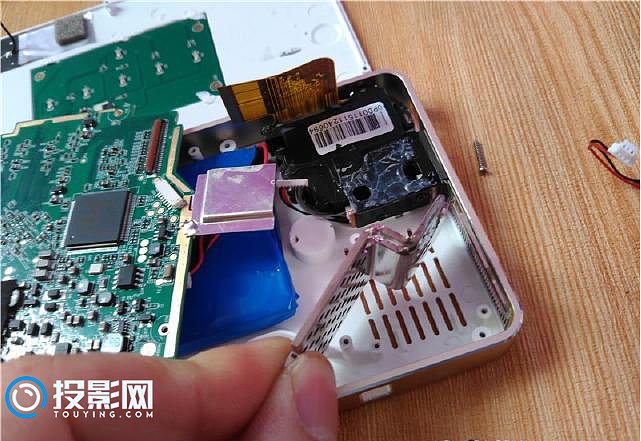

     在风扇的下方则是又厚又大的金属散热片。光路中的LED工作时产生的热量传递到金属部件。通过热传导以及风扇带动气流进行冷热交换方式排出。

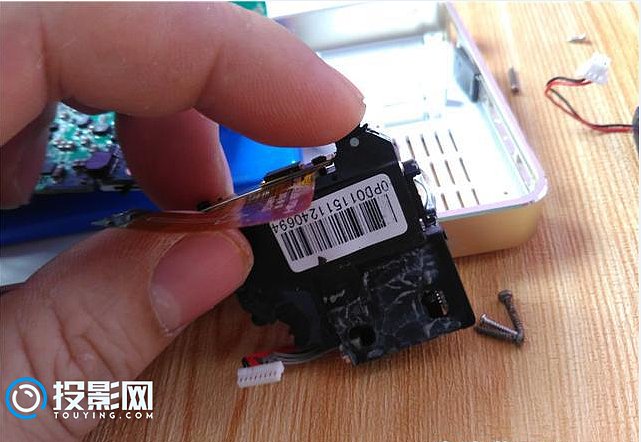

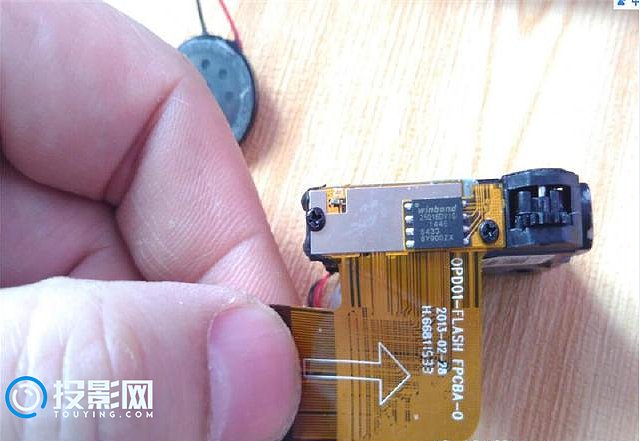

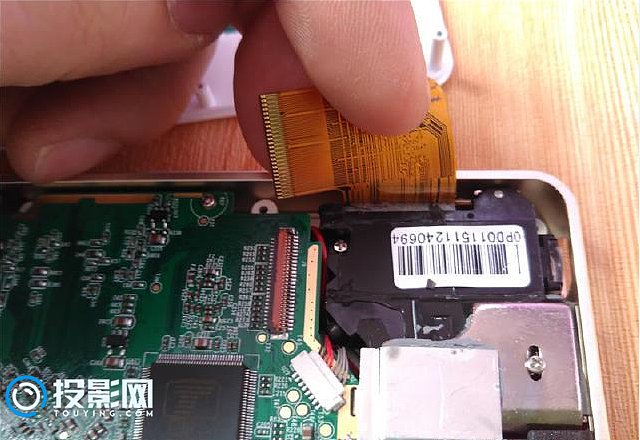

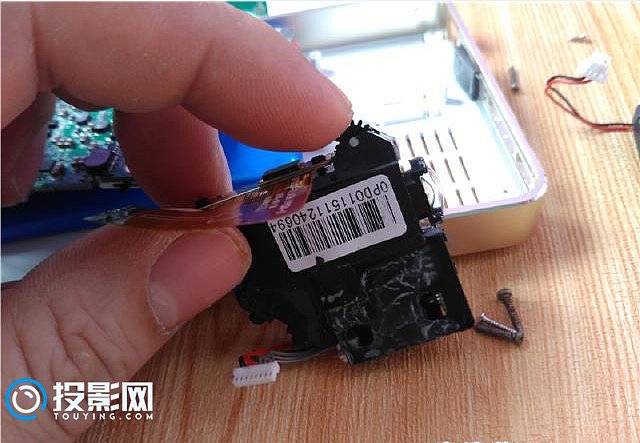

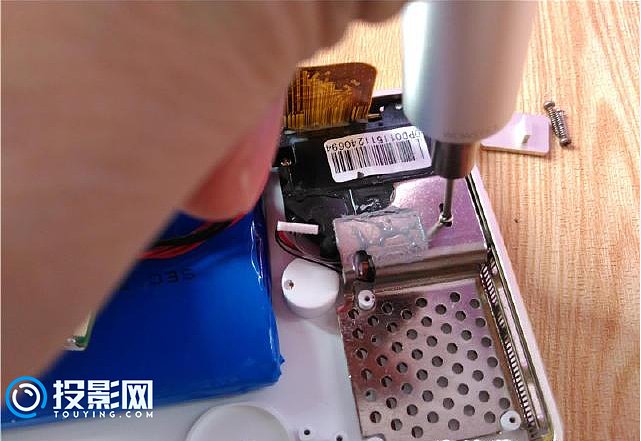

     拆解光路部分:拔掉FPC排线,供电线路。旋开固定螺丝就可以整体拿出这个核心的投影部件。

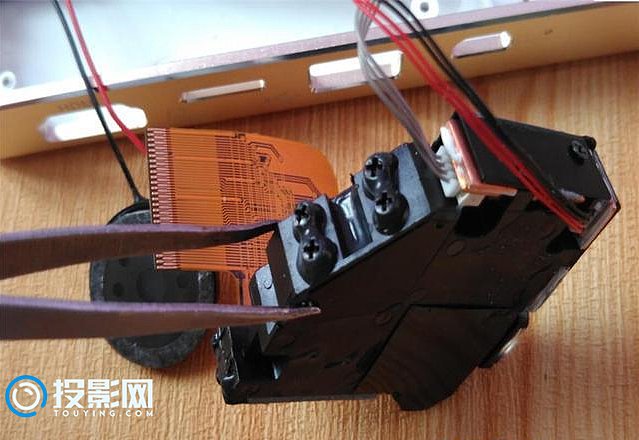

     光路部分的螺丝使用密封胶固定主要是为了防止拆开,没有在无尘的环境下拆解内部结构(显示屏,反射镜片组等)势必会影响到投影效果。

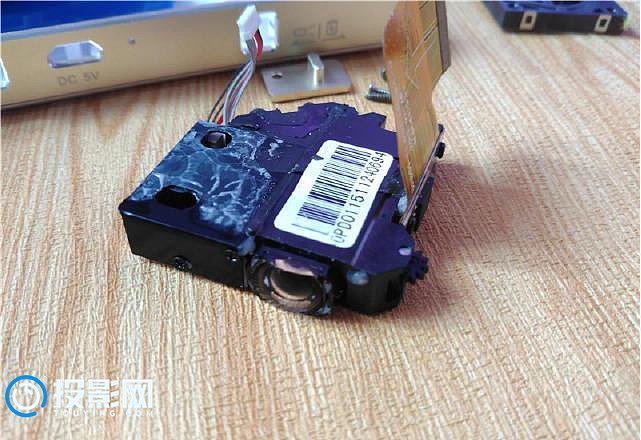

     手动调整调焦拨轮可以看到前置镜片大概有5mm左右的调整幅度。无论投射墙面远近(10CM~200CM)都可以聚焦成像!

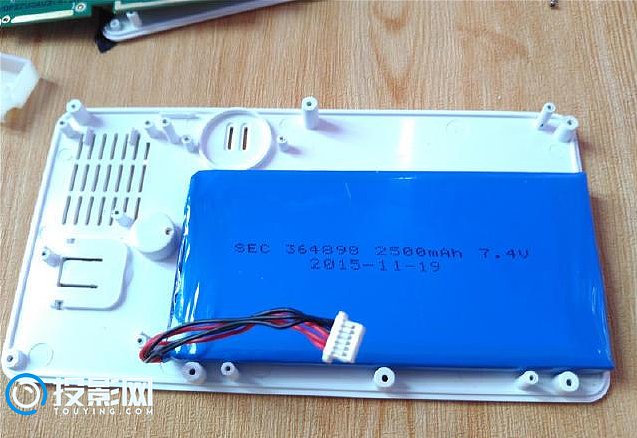

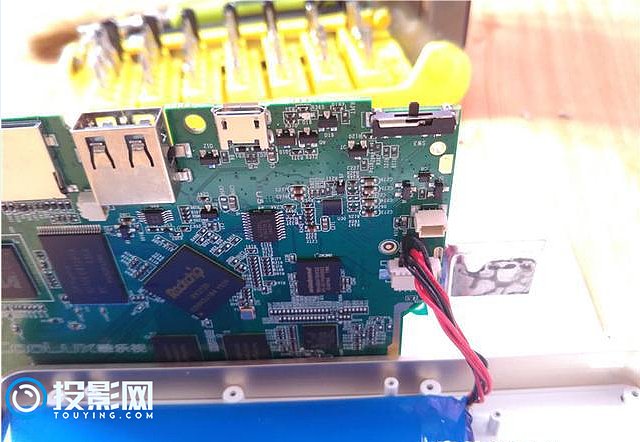

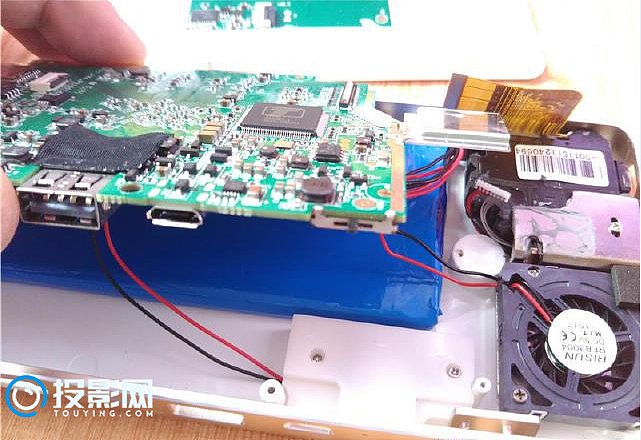

     继续拆解电路部分:拔掉电池插座。可以看到这是一大块SEC电芯组标称:2500mAH/7.4V。目测电芯较厚应该是双组并联设计。

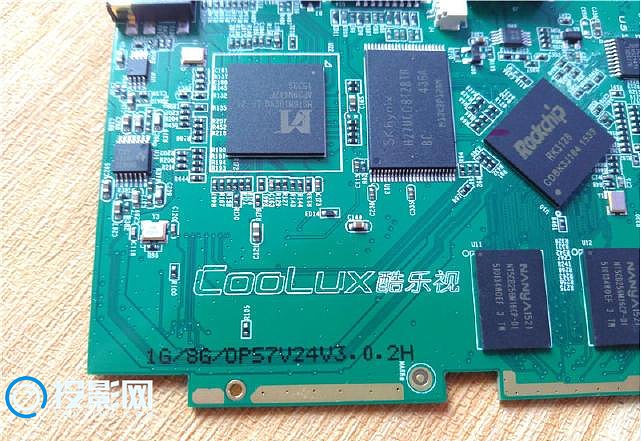

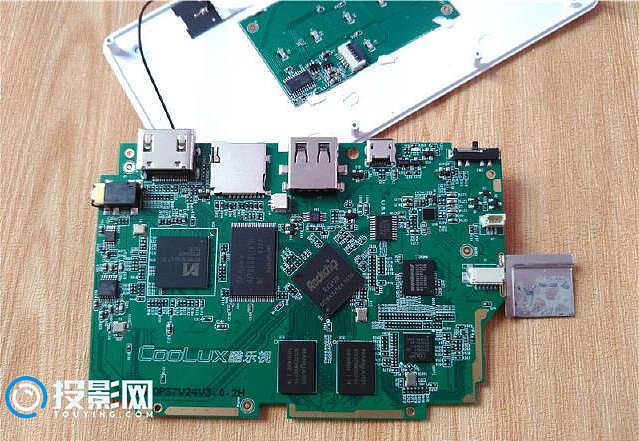

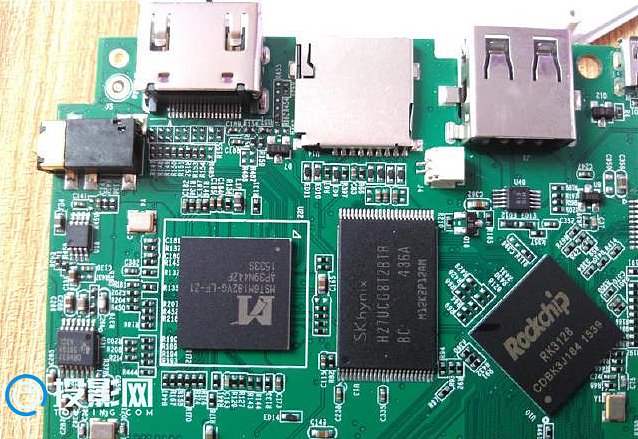

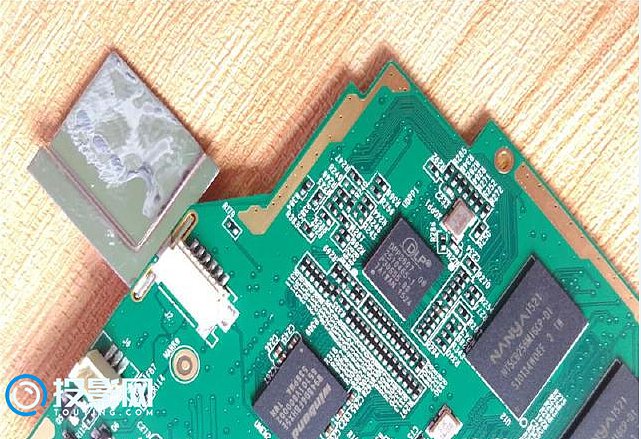

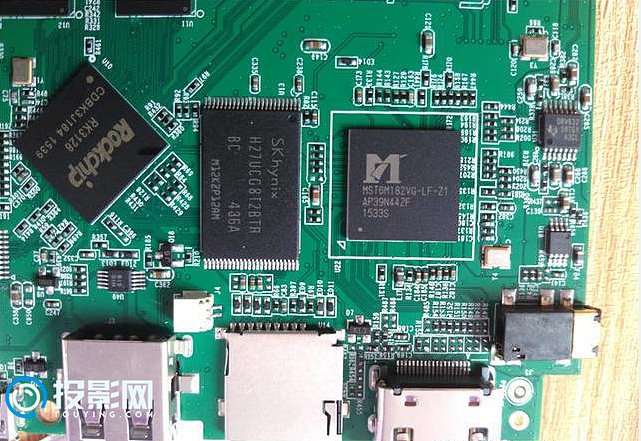

     主板正面的芯片是RK3128芯片组和2组512M的南亚DDR3芯片组,驱动DLP方面,采用了TI的DPP2607芯片组。台湾晨星公司的MST6M182VG芯片组,用于HDMI输入解码。







     拆开投影仪后的金属中框结构工艺非常高,据官方提供的数据是铝镁合金骨架CNC精工细作,开孔处棱角分明精度准确。

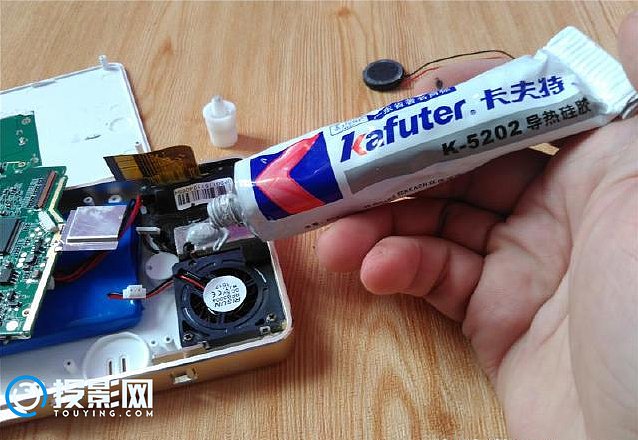

     怎么拆下来那就怎么装回去,顺便在散热金属部件贴合位置使用导热硅胶涂抹让接触散热更加良好!
