酷乐视r4s拆机分享全网首拆看看内部构造

投影仪拆机 · 发表在投影仪拆机 2020-1-17 16:40

看了这么多网友拆机，终于我也按耐不住要拆机的心，对手边的酷乐视r4s动手了。今日酷乐视r4s拆机分享，让我们一起看看机器内部的构造吧~

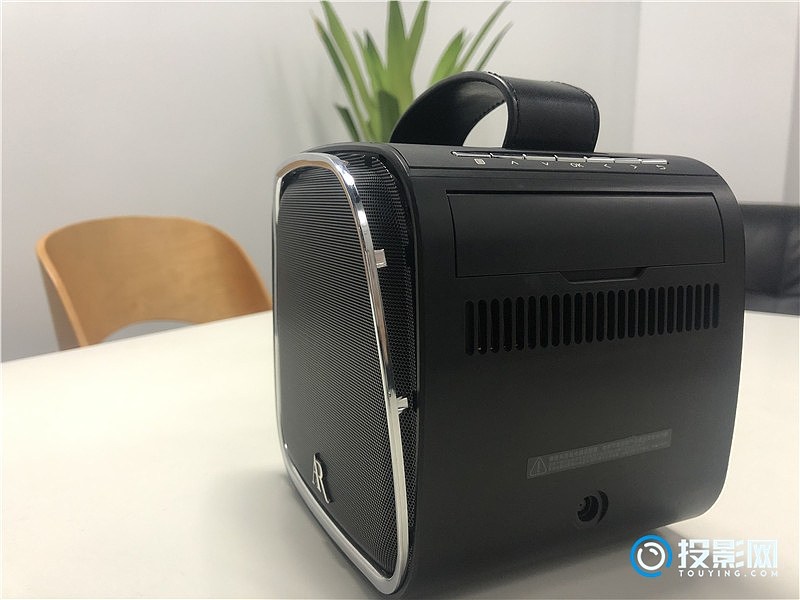

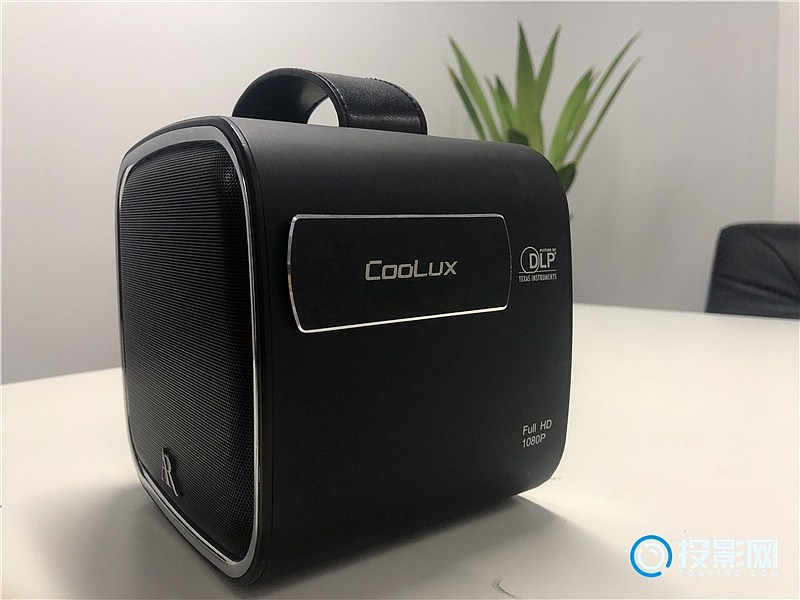

首先上一张酷乐视r4s拆机前的外观图，可以看到机型比较方正，以黑色为主，形状类似于手提音响，重量适中。

从机身边缘一侧，位于音响外框部位，基本手动扳不开，需借用工具向外敲开。但敲开时需注意力度，不然很容易造成外框划痕或损坏。

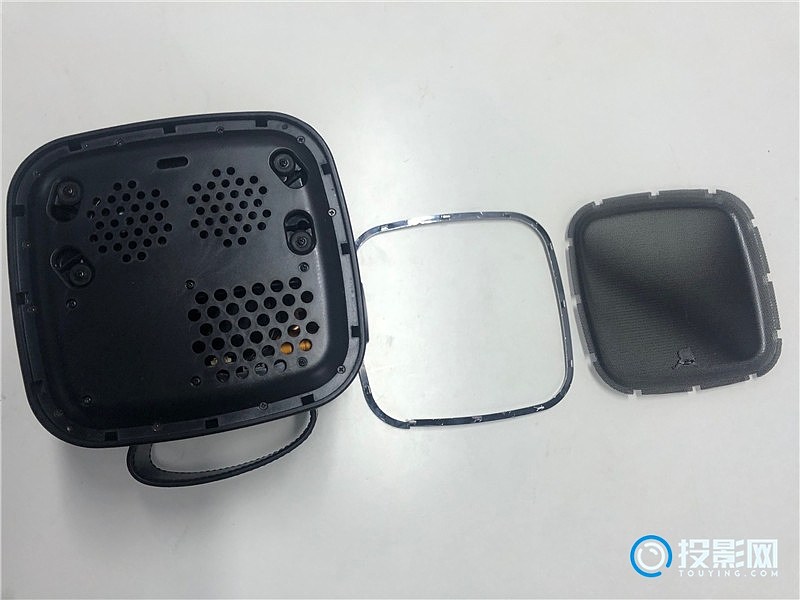

已经拆完一侧的展示图，外框和外罩网已被取下。

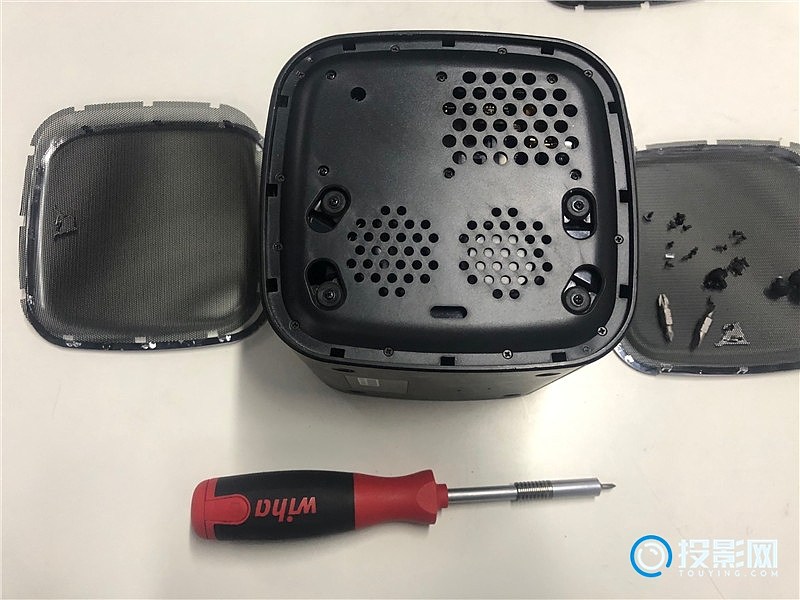

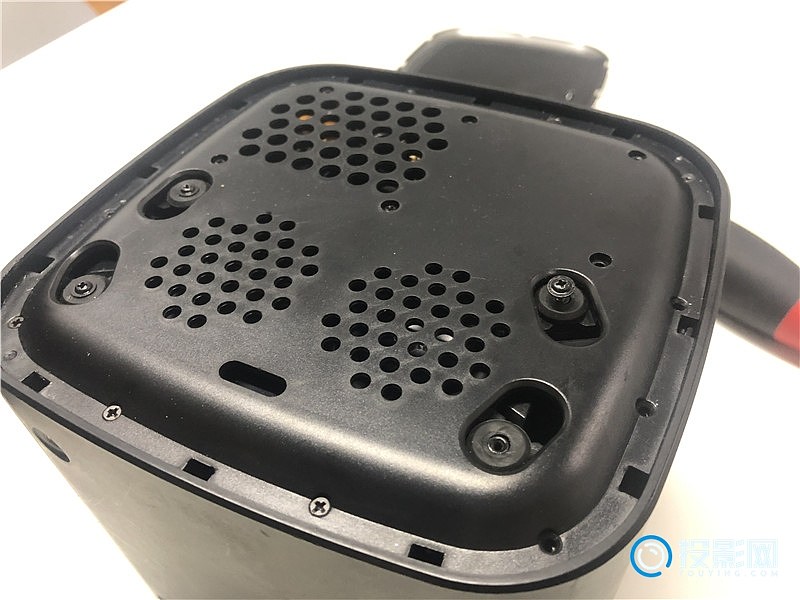

外框及外罩网被取下后，可以看到一黑色塑料板块，基本由螺丝钉固定。

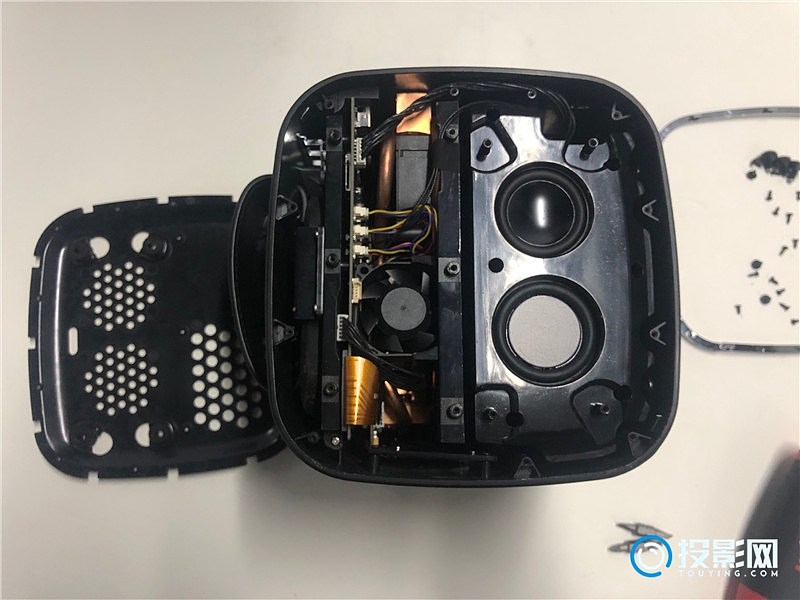

拧开所有螺丝钉，基本可以看到酷乐视r4s内部构造，音响，散热小风扇，主板等。

另一侧也用上述方法开盖，取下所有螺丝钉，但需要注意音响一侧与主板有线连接，在拆机时需格外小心。

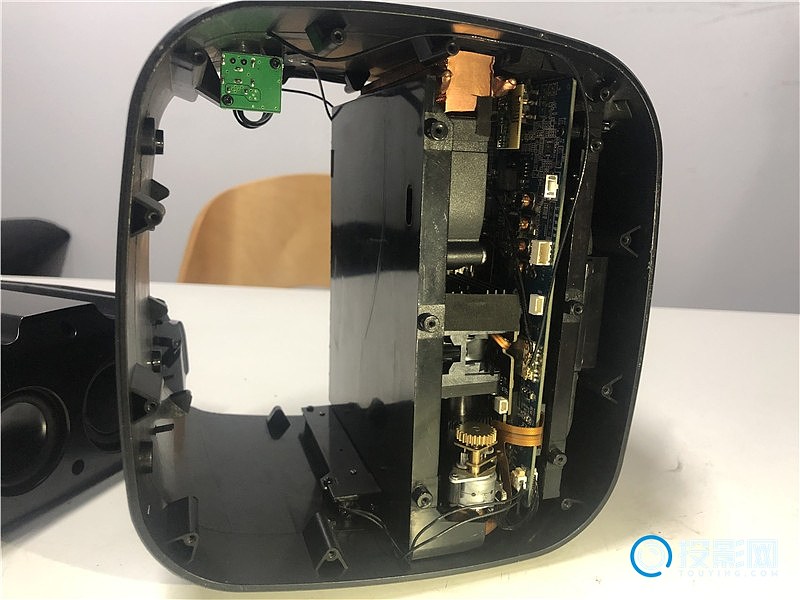

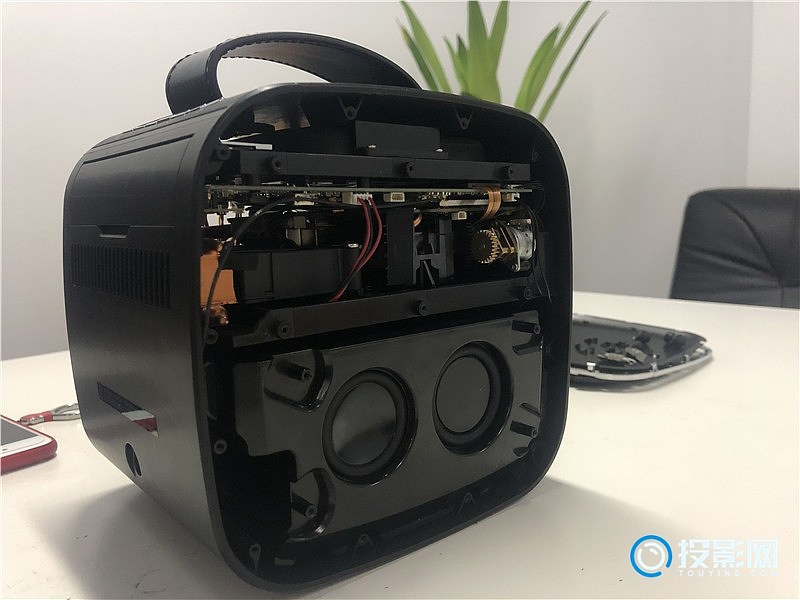

两边盖都拆下后，酷乐视r4s无盖展示图

将音响与主板接线拔下，取出音响。

以上，就是酷乐视r4s全部拆机内容了，因为其本机构造比较特殊，暂时没有发现主板及外壳的取出方法，同时也在线问问广大网友们，若想拆卡主板下一步应该怎么做。有建议的小伙伴们可在评论区留言~

楼主 292gak56 大神级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

3js3ksll 发表于 2020-1-17 16:57
投影仪外壳不能拆下吗？看着缝隙很开的样子

然而那只是个假象~

推荐 2020-1-17 16:57 回复收起回复

楼主 292gak56 大神级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

Ahri 发表于 2020-1-17 17:12
确实是全网首拆，为什么拆一半不拆了

因为不会了丝毫没有突破口~

推荐 2020-1-17 17:24 回复收起回复

flq71 高级投影控 *发表于 2020-02-20* · 发表于 2020-02-20

应该是横隔上的镙丝

2020-2-20 13:31 回复收起回复

启明灯神仙级投影控 *发表于 2020-02-16* · 发表于 2020-02-16

感谢分享！

2020-2-16 09:54 回复收起回复

名字忘了骨灰级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

感谢分享好内容

2020-1-17 22:35 回复收起回复

五音不全骨灰级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

楼主用心了，学习了，谢谢分享!

2020-1-17 22:30 回复收起回复

Ahri 骨灰级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

确实是全网首拆，为什么拆一半不拆了

2020-1-17 17:12 回复收起回复

鑫小一大神级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

厉害了

2020-1-17 17:06 回复收起回复

skgnsos 发烧级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

楼主666

2020-1-17 17:02 回复收起回复

3isk 发烧级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

r4s 那么大一块位置都留给了音响

2020-1-17 17:02 回复收起回复

wskuaile 高级投影控 *发表于 2020-01-17* · 发表于 2020-01-17

这么多零件楼主装回去了吗

2020-1-17 17:01 回复收起回复
