极米Play投影仪拆机过程图文详解:质量好不好看内部做工


发表在 极米投影仪 2018-12-12 19:43 | 来自福建
极米Play是极米公司在双十一上市的家用型新品,同期上市的还有极米PlayX、极米N20和极米Z4V,今天的主题是“极米Play投影仪”,这三款投影仪就不做评论。

闲话不多说,现在就步入正题一起见证一下极米Play投影仪的拆机过程,看看极米Play拆机的内部构造。


极米Play投影仪拆机前外观预览:

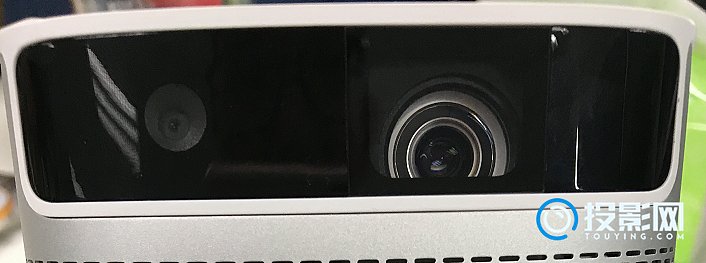

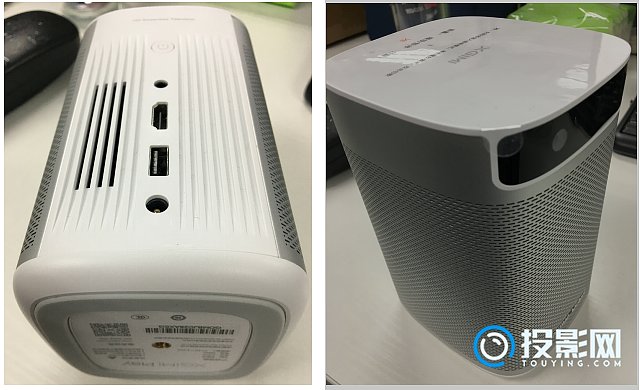

极米Play投影仪整机I/O只有四个:DC,  USB 2.0, HDMI, H/P 外加一个电源按钮,顶部设计采用触控式音量调节设计。




极米Play投影仪拆机第一步:

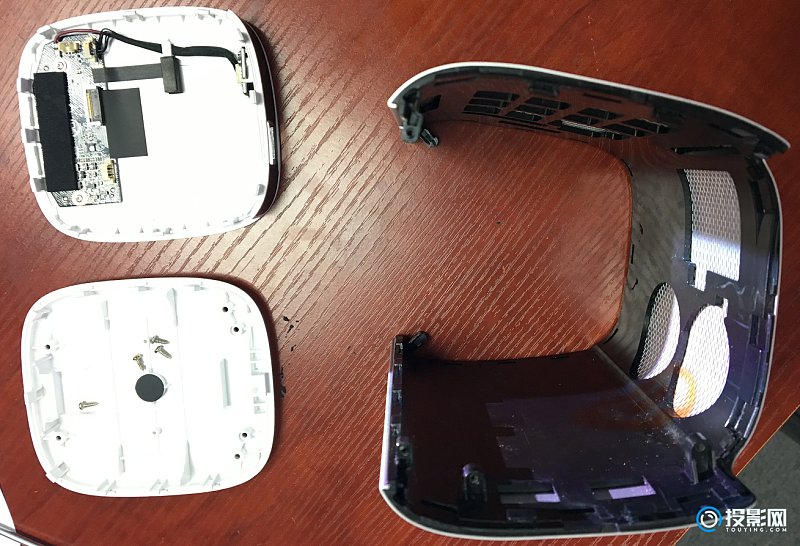

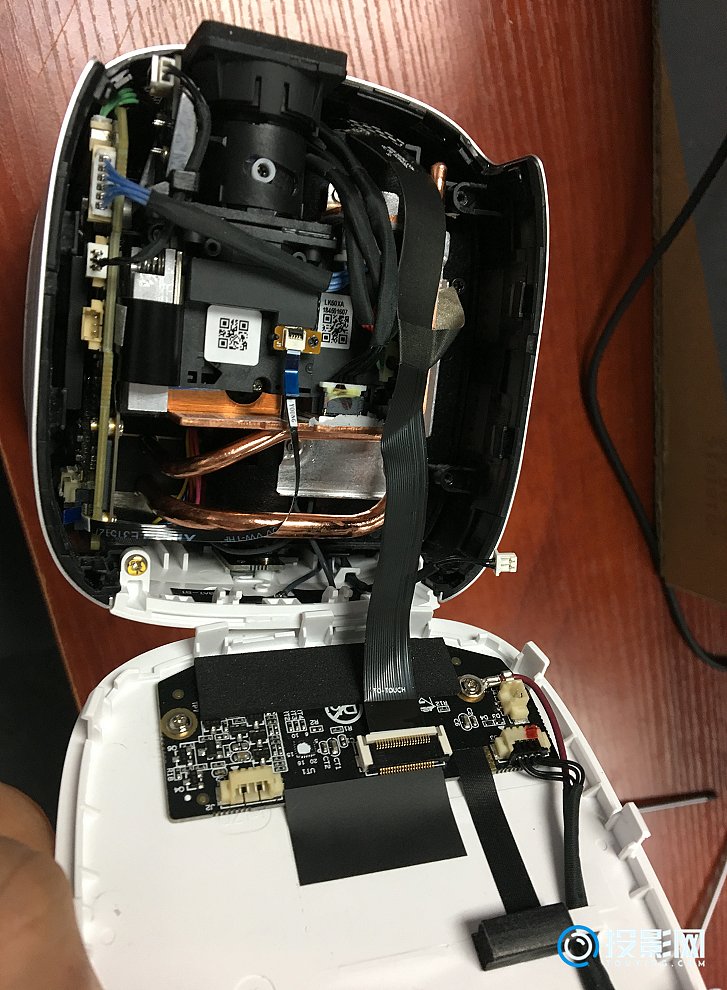

拆开顶盖,可以看到顶盖与主中框用卡扣连接方式固定。

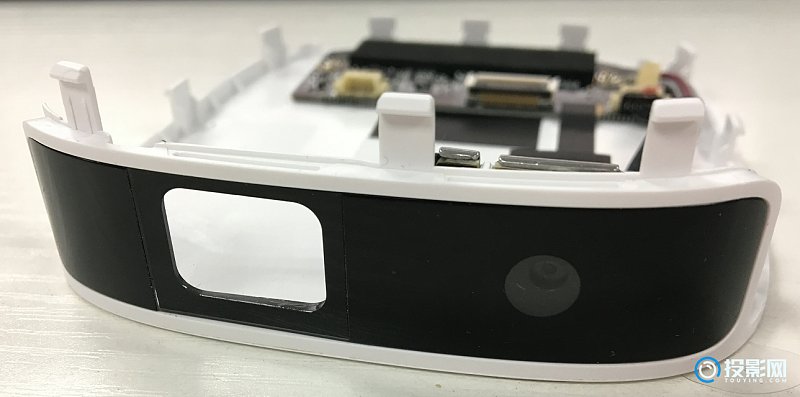

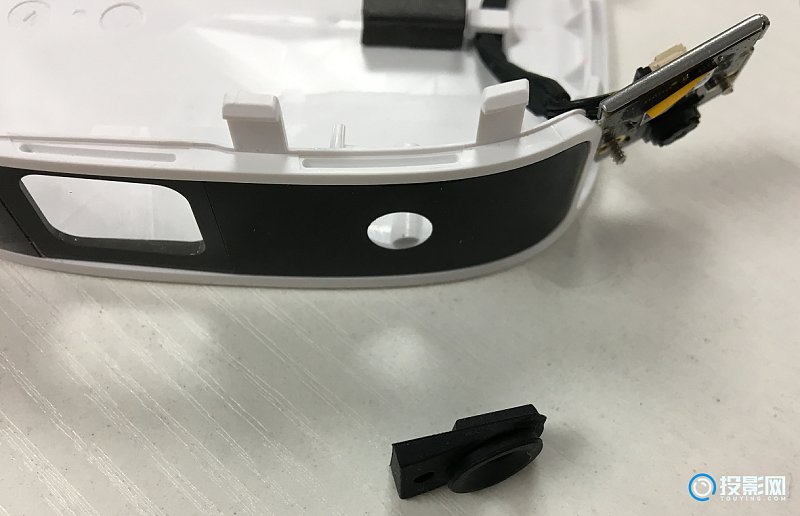

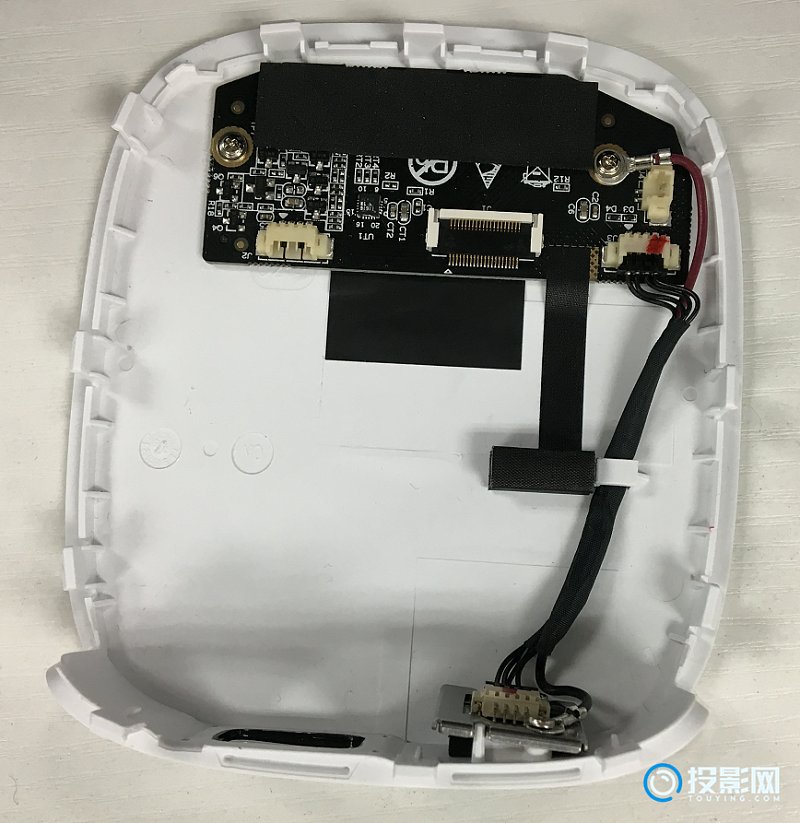

上盖部分组件固定有mic板以及对焦板,我们可以看到摄像头与镜头之间采用了硅胶密封,摄像头处防尘密封性做的很好。





极米Play投影仪拆机第二步:

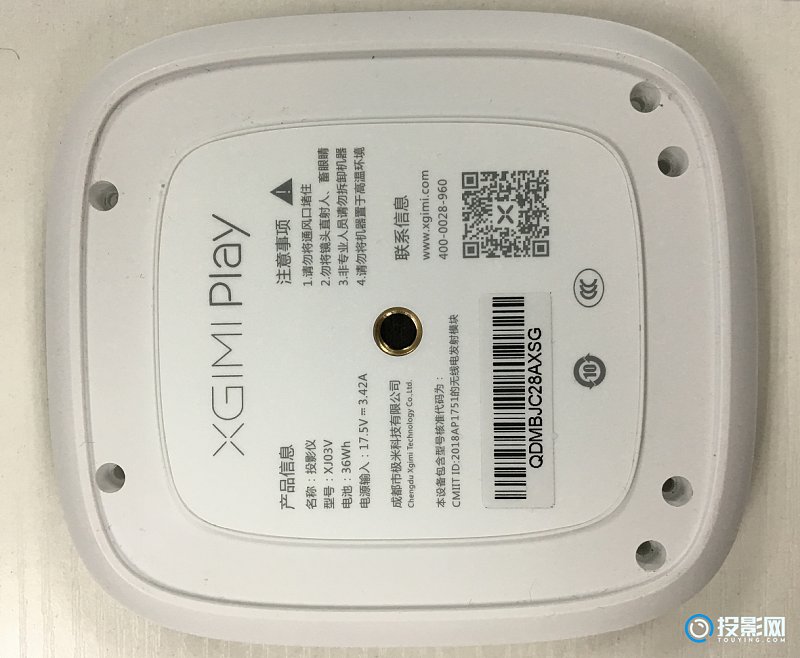

撕开底壳脚垫,卸下固定底壳的6颗螺丝然后拆掉底壳和侧盖板,就可以把内部的主模块从主中框内拿出来。

我们会发现主中框由铝冲压件和内部塑胶支架采用AB胶粘合工艺,这样的主边框方便装配的同时还可以在内部塑胶支架上做一些复杂的固定结构。但是这样的设计对铝框的变形度管控要求非常高,生产工艺管控不到位会有主中框与侧盖板的step、gap不良现象。





极米Play投影仪拆机第三步:

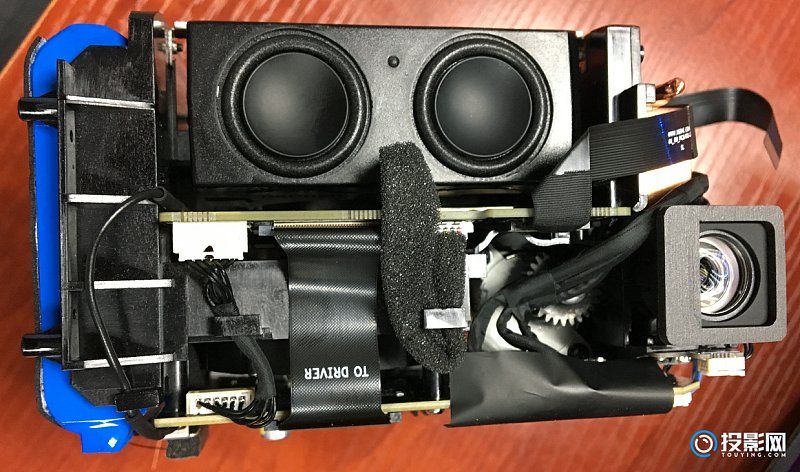

内部主模块的拆解=》拆喇叭

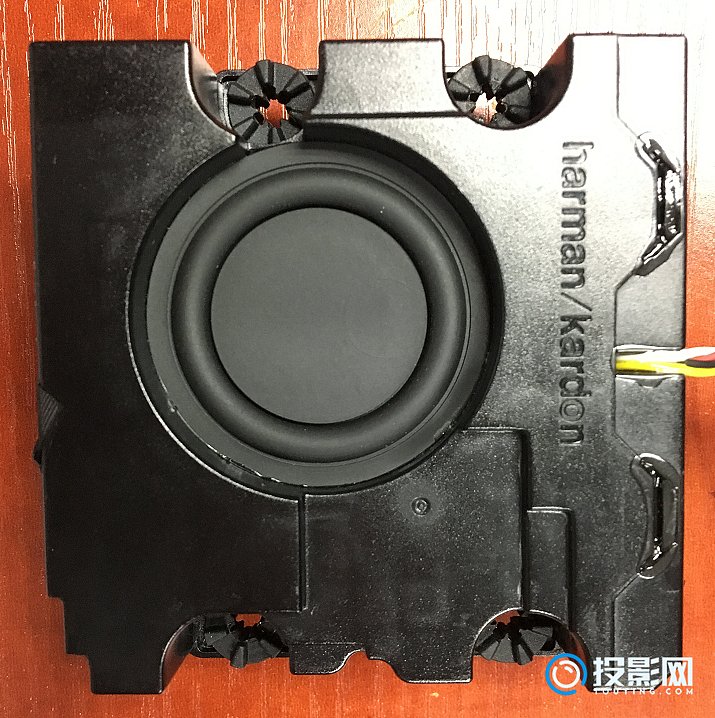

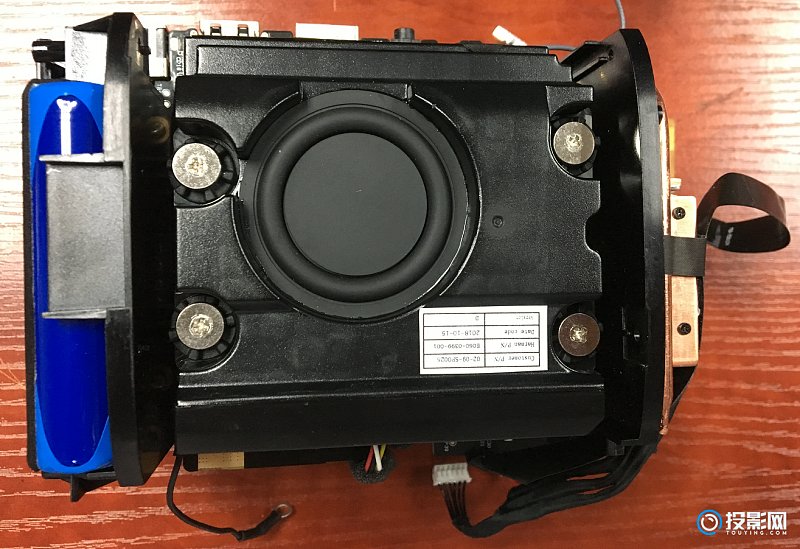

极米Play投影仪拆机采用了Harman/Kardon的订制双振膜低音喇叭,采用平稳的四角定位并采用硅胶防震设计。





极米Play投影仪拆机第四步:

内部主模块的拆解=》拆风扇

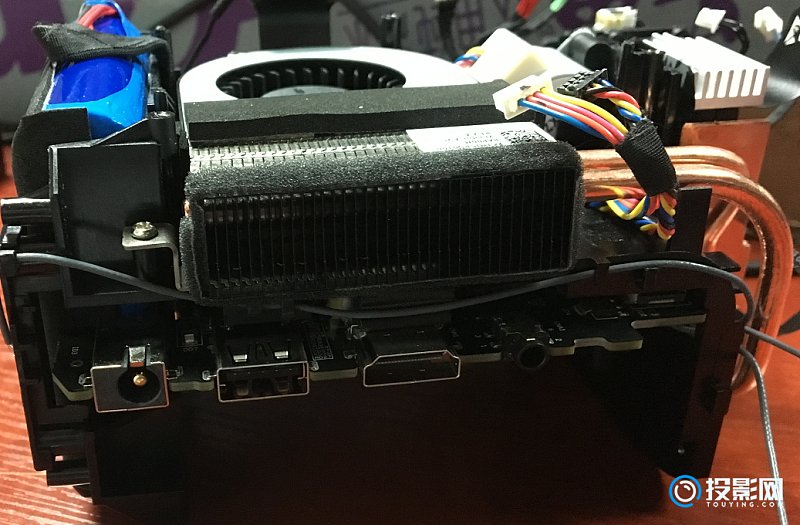

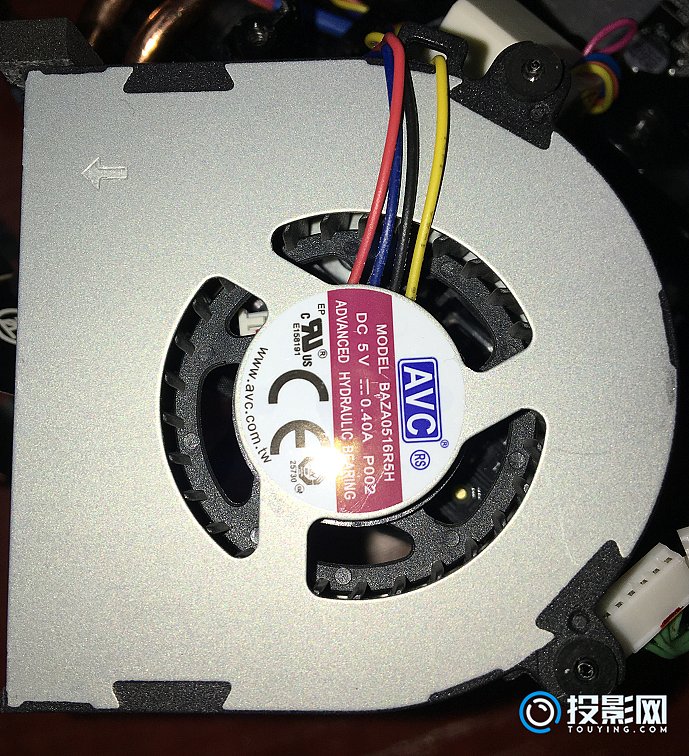

风扇采用的是AVC 5515型号风扇






极米Play投影仪拆机第五步:

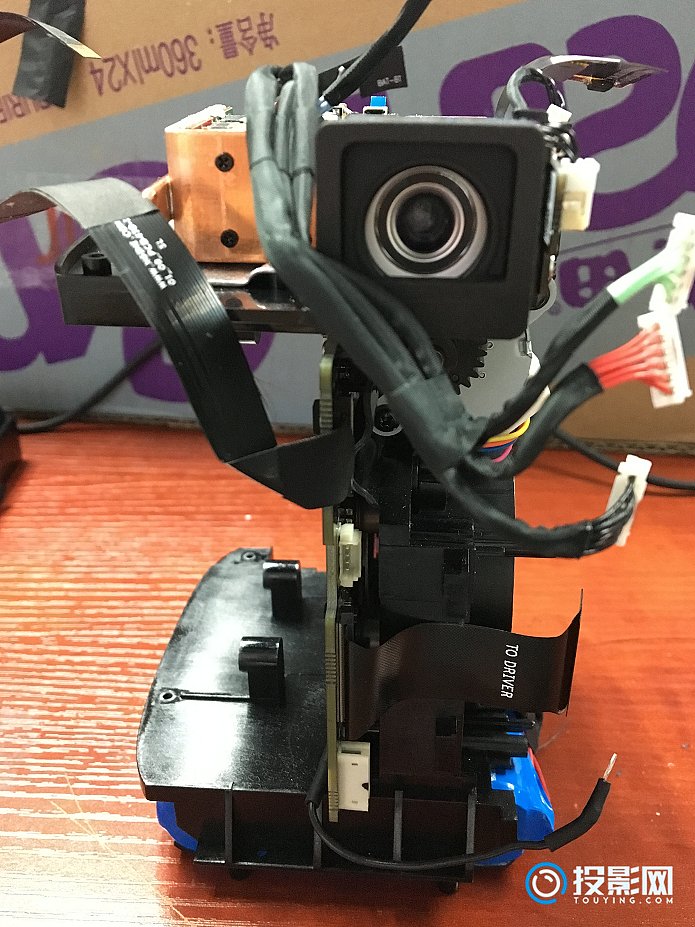

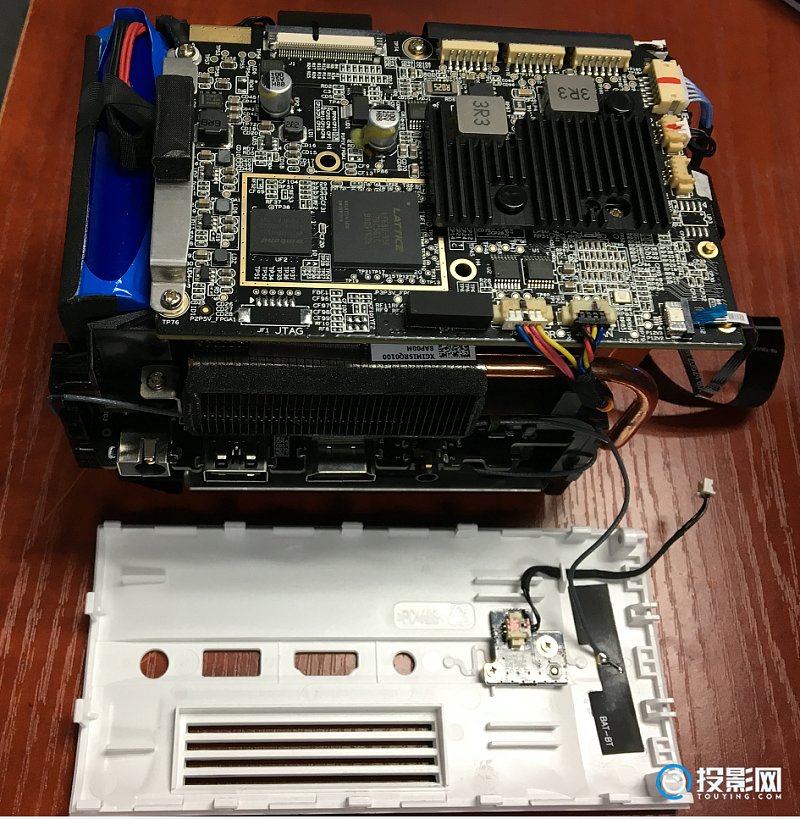

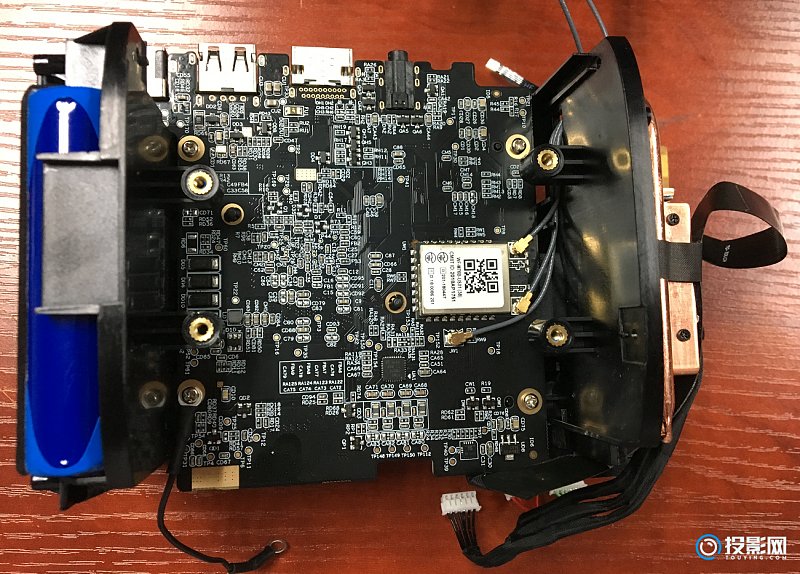

内部主模块的拆解=》拆散光机热模组和两块PCB主板

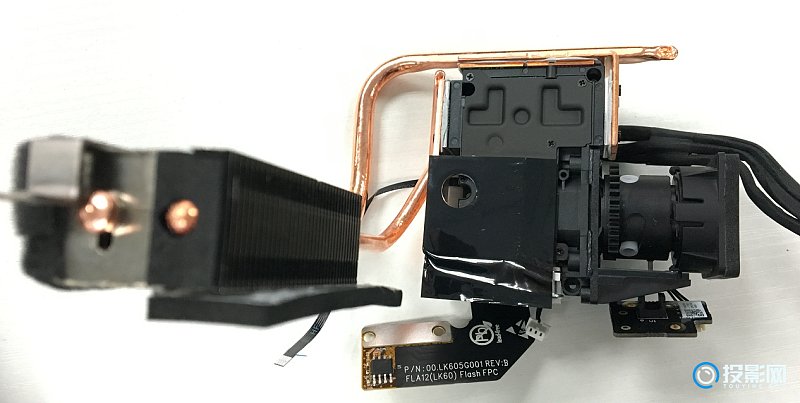

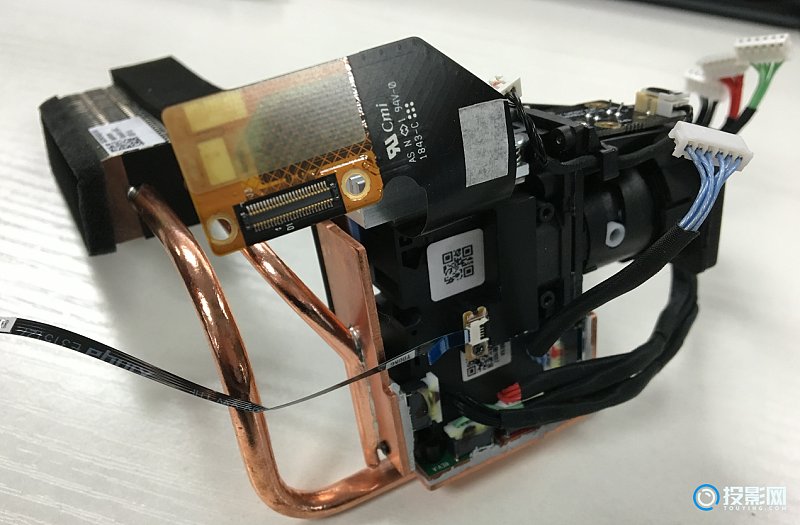

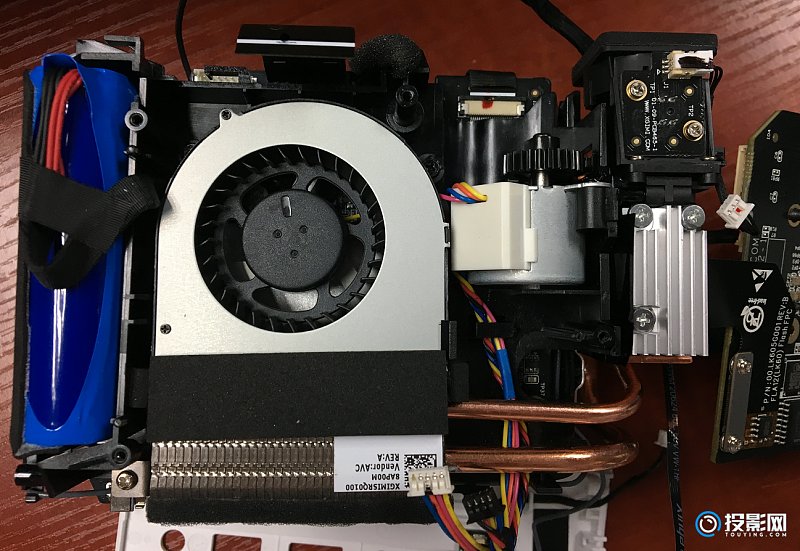

我们发现主散热模组采用一根φ5mm和一根φ4mm的铜管散热

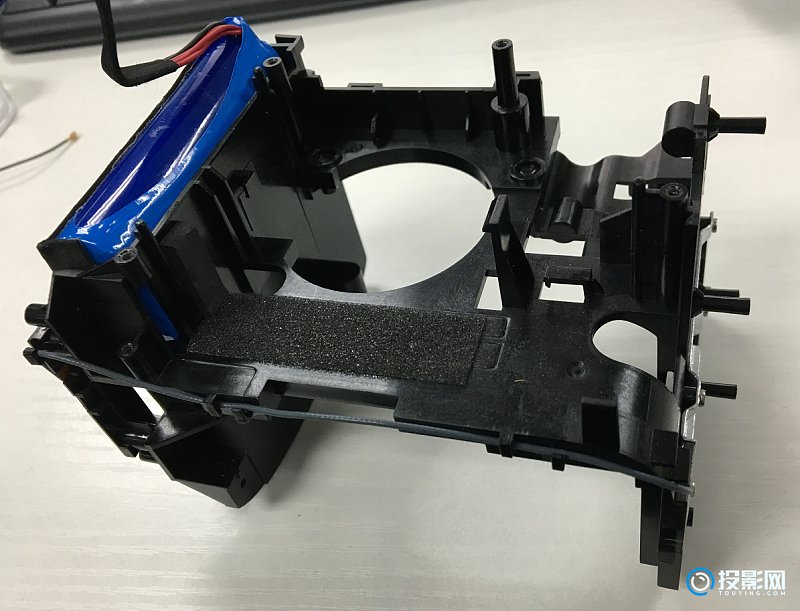

电池采用4节18650电池,采用背胶方式粘贴固定在内部支架上面,拆到最后的图片如下图:

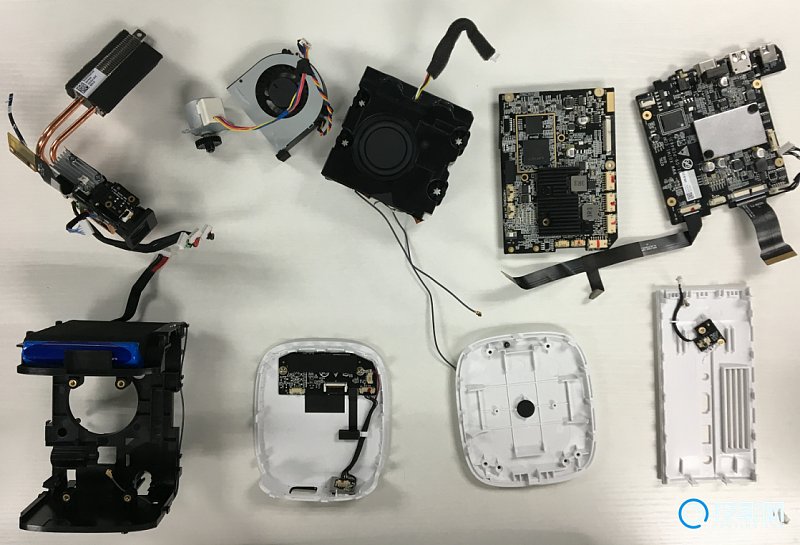

以上就是极米Play投影仪拆机的全过程。

附赠极米Play投影仪详细参数图表一张

型号
极米Play投影仪
类型
家用型
亮度(流明)
250 ANSI 流明
标准分辨率
1280x720dpi
对比度
3001-5000:1
投影光源
LED
显示技术
DLP
处理器
MSD6A358 Cortex-A35 四核64位
系统内存
1GB
显示芯片
0.23”DMD RGB-LED
存储容量
8GB
投影镜头
高透光镀膜镜头
照度均匀度
98%
变焦
定焦
对焦
自动
屏幕宽高比例
16:09
投射比例
1.2:1
投影方式
正投
梯形矫正
垂直±40度、水平±40度(2D)
USB接口
1×USB 2.0
HDMI接口
HDMI*1(HDMI支持ARC)
无线投影功能
支持
是否支持蓝牙
支持
是否支持U盘直播
支持
电源
AC100-240V, 50/60Hz
整机功耗(W)
<55W
噪音(dB)
<30dB
扬声器
哈曼卡顿
净重(KG)
0.9
毛重(KG)
1.4
尺寸(mm)
146*105.5*94.5
含包装尺寸(mm)
244*166*166

通过对极米Play
投影仪拆卸,总结出以下结论:

此处内容被隐藏,回复本帖后可见

注:以上均属于个人观点
